FR

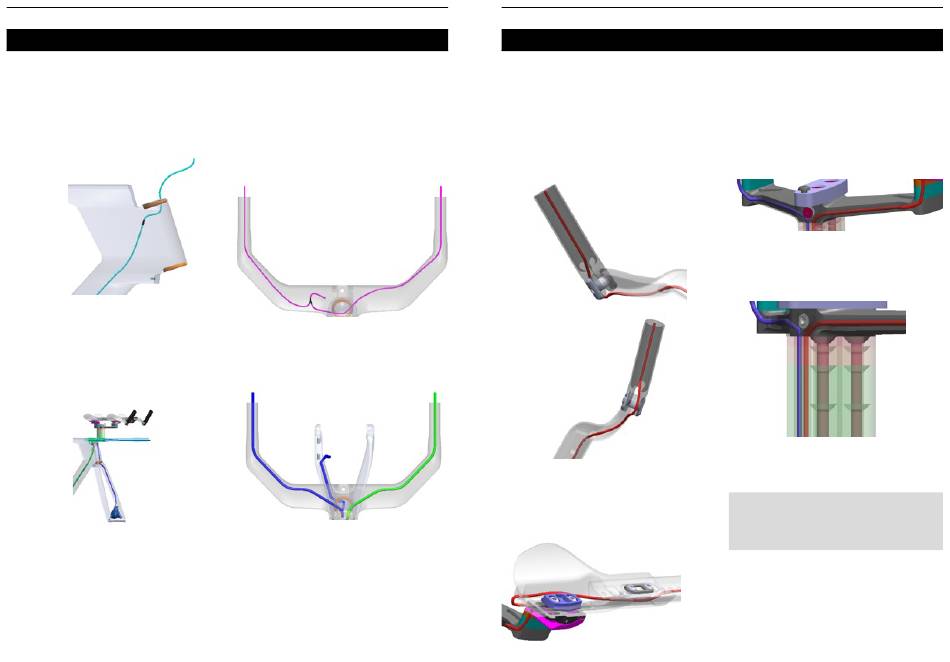

7 - Placer le convertisseur 11v/12v sur le e-tube
venant de la batterie et rajouter un e-tube de
500mm. (En cas de doute sur les longueurs, se
référer au schéma de câblage).
8 - Insérer les roulements cotés chanfreinés face au
cadre, et positionner la bague de compression (Cf :
Jeu de direction).
9 - Insérer la durite de frein avant par la branche
gauche de la fourche et ressortez-la par la partie
supérieure de la douille de direction. (Durite bleu
foncé).
10 - Insérer sur la durite de frein arrière le tube en
mousse, préparé au préalable, mesurant 510mm.
11 - Faites traverser la durite de frein arrière dans le
pivot de fourche.
Laisser le convertisseur 11/12v dans le tube
diagonal.
Faites contourner le e-tube autour du pivot de
fourche pour le faire remonter dans la bague de
compression.
12 - Insérer dans le cintre le faisceau double Y avec
la longueur la plus longue du côté poignée droite
et la plus courte coté poignée gauche. Laisser
ressortir le connecteur par la cavité située sous le
cintre. (En cas de doute sur le montage, se référer
au schéma de câblage).
13 - Continuer le routage en passant les durites
dans le cintre puis insérer le cintre sur le pivot de
fourche.
14 - Installer l'accastillage de rehausse et le
prolongateur. (Cf : montage prolongateur)
15.1 - Placer le convertisseur 11v/12v sur le
e-tube venant de la batterie et rajouter un e-tube
de 500mm. (En cas de doute sur les longueurs, se
référer au schéma de câblage).
15.2 - Faites ressortir le e-tube dans le creux du
repose-bras et passez-le dans le trou circulaire
situé sur l'arrière du prolongateur.
15.3 - Positionner le e-tube dans le V (n°6) qui
supporte les prolongateurs et ajouter le cache
uniquement lorsque vous avez routé les 2
prolongateurs.
15.4 - Introduire le e-tube dans les rehausse du
support de prolongateur et faites-le sortir par la
cavité sous le cintre.
15.5 - Faire la même chose pour le 2ème
prolongateur.
NOTE : Utiliser 2 e-tube de 1000mm. (Cf :
schéma câblage)
