FR

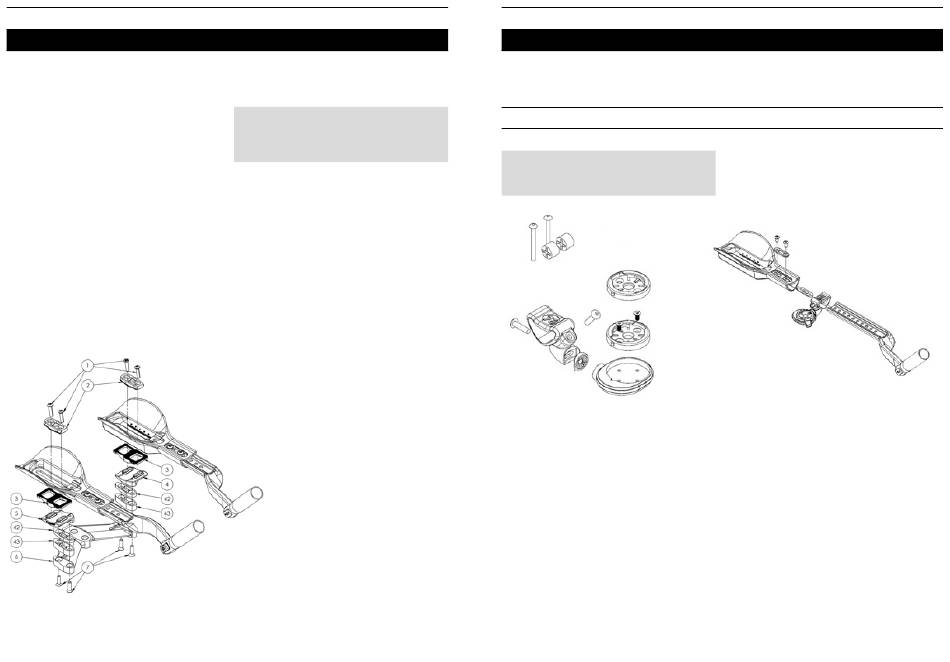

Montages des Aergo sur le vélo :
1 - Positionner les Spacers de rehausse souhaités
(n°42/43) sur le « Bridge » (n°6) puis installer les
supports du berceau d'accoudoir (n°5 à droite et
n°4 à gauche).
2 - Serrer les vis (n°7) au couple de 6 Nm.
3 - Positionner les berceaux d'accoudoirs (n°3) sur
leurs supports et régler l'inclinaison souhaitée.
4 - Monter vos prolongateurs suivant les instructions
du fabricant puis positionner les respectivement sur
les berceaux (n°3).
5 - Positionner les platines supérieurs (n°2) dans
les prolongateurs puis serrer les vis (n°1) au couple
de 6Nm.
IMPORTANT : En cas de démontage /
remontage, remettre une goutte de frein filet
moyen (type LOCTITE 243™) sur chaque vis.
MONTAGE DU SUPPORT COMPTEUR
NOTE : Le support compteur est compatible
avec les marques Garmin, Wahoo.
1 - Préassembler votre support compteur en
choisissant la platine correspondant au fabricant de
votre compteur.
2 - Dans le kit fourni avec le vélo, vous trouverez
2 vis, une pour régler angulairement l'inclinaison
de votre compteur et l'autre pour maintenir en
position le support sur le prolongateur. Monter ainsi
l'ensemble du support compteur comme sur le
schéma.
3 - Si vous souhaitez décaler votre support
compteur, vous avez à disposition des entretoises et
des vis prévues à cet effet. Positionner l'entretoise
entre le corps du support compteur et la rondelle
crantée. Sélectionner la vis de maintien selon la
longueur nécessaire.
4 - Insérer le support compteur sur le prolongateur
de votre choix et verrouiller sa position grâce à la
vis supérieur.
5 - Remonter le prolongateur.
