KABELFÜHRUNG
WICHTIG : Ihr 796 Monoblade-Rahmen wurde
für die Verwendung mit einer elektronischen
Schaltgruppe entwickelt und ist mit den meisten
auf dem Markt erhältlichen Modellen mit 12
Gängen und mehr kompatibel. Um mehr über
die Kompatibilität zu erfahren, wenden Sie sich
bitte an einen LOOK-Händler in Ihrer Nähe.

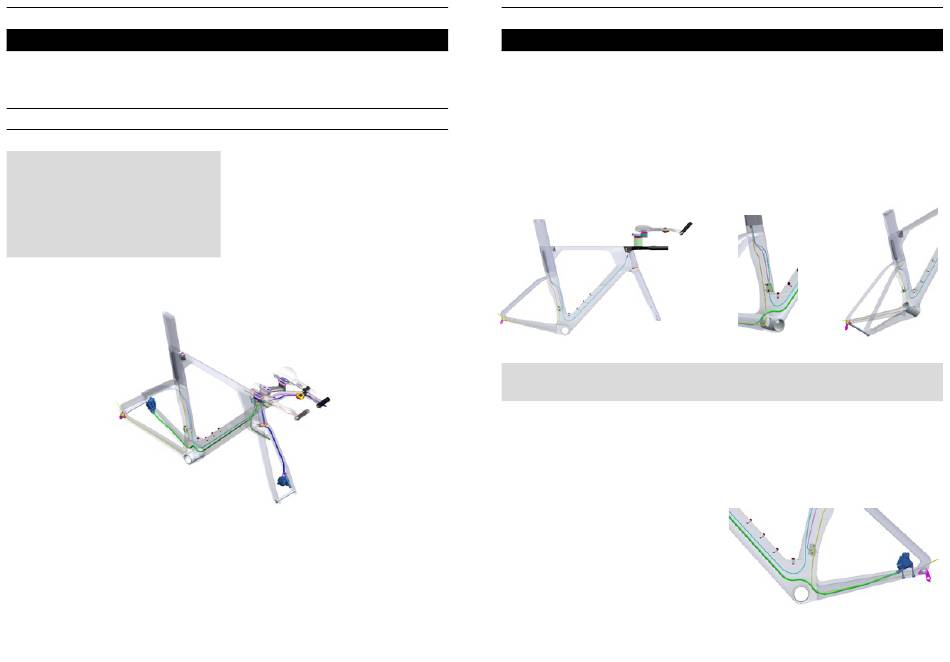

Di2 KABELFÜHRUNG
1 - Legen Sie Ihren Rahmen flach auf eine saubere
Unterlage, um ihn nicht zu beschädigen.
2 - Führen Sie das Kabel des Umwerfers durch das Loch in der rechten Seite des Sitzrohrs nach oben und
schieben Sie es bis oben durch (rosa Kabelführung).
Führen Sie das Kabel des Schaltwerks durch das Loch in der rechten Kettenstrebe (neben dem Schaltwerk)
und das Sitzrohr hinauf, bis es oben austritt (gelbe Kabelführung).
Führen Sie das letzte Kabel vom oberen Ende des Sitzrohrs zum Steuerrohr und über das Tretlager.
TIPP : Verwenden Sie einen Magneten, um das Kabel zu verlegen.
3 - Schließen Sie die Kabel an und setzen Sie den
Akku gemäß den Empfehlungen des Herstellers mit
dem mitgelieferten Adapter in die Sattelstütze ein.
4 - Montieren Sie die Sattelstütze gemäß den
Anweisungen (siehe Montage der Sattelstütze).
Wenn Sie die Sattelstütze nicht einsetzen können,
sind die Kabel möglicherweise im Weg. Entfernen
Sie die Sattelstütze und stellen Sie die Kabel ein,
bevor Sie es erneut versuchen.
5 - Um mit dem Zusammenbau des Fahrrads
fortzufahren, benötigen Sie einen Montageständer.
Es ist wichtig, den Rahmen an der Sattelstütze
zu befestigen und mit einem Drehmoment von 7
Nm festzuziehen. Der Rahmen muss abmontiert
werden, um den Zugang zu Steuersatz und Tretlager
zu erleichtern.
6 - Führen Sie die hintere Bremsleitung durch
die linke Kettenstrebe, dann über das Tretlager in
das Unterrohr. Die Leitung sollte dann oben am
Steuerrohr austreten (grüne Leitung).
