IT
16 - Collegare i 4 tubi elettronici al box di giunzione
a 4 vie da 11 V (vedere lo schema di cablaggio),
quindi spingere il box e i cavi supplementari nel
basebar.
Montare il coperchio (14) e serrare a 3Nm.

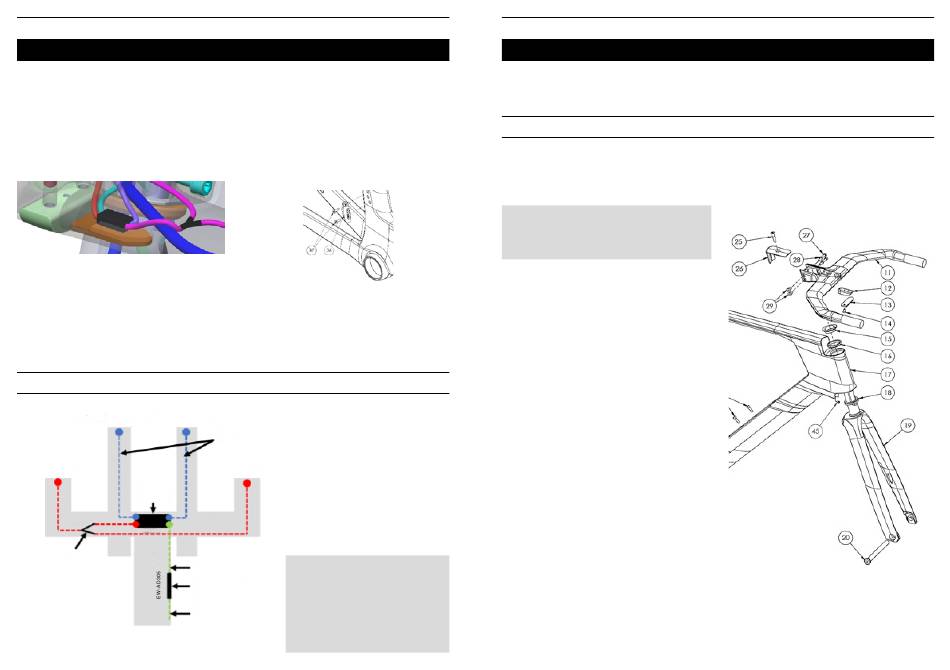

DIAGRAMMA DI CABLAGGIO

Prolunga sinistra Prolunga destra
Comando sinistro
Junction box a 4
vie 11s
EW-JC130
SM-JC41
Telaio
Cavo a Y doppio 11s
Tubo elettronico da
Junction 11s/12s
Tubo elettronico 12s
17 - Montare il gancio del deragliatore (36), serrare
i bulloni (37) alla coppia di 3Nm. Se si smonta
e si rimonta il gancio, applicare una goccia di
frenafiletti medio (ad esempio LOCTITE 243™) su
ciascun bullone. Verificate anche che il gancio del
deragliatore posteriore sia correttamente serrato a
3Nm.
18 - Collegare i cambi e montare il gruppo secondo
le istruzioni Shimano.
19 - Completare il montaggio della serie sterzo
(vedere Montaggio della serie sterzo).
Tubo elettronico 1000 mm
11s
Comando destro
Basebar
500 mm 11s
NOTA : il cablaggio della 796
Monoblade richiede un cablaggio
12s e un cablaggio 11s nella barra di
base. È quindi essenziale utilizzare
i box di giunzione per garantire il
corretto funzionamento del gruppo.
KIT MANUBRIO
Montaggio del kit manubrio con posizione di
guida nota:
NOTA : Per l'assemblaggio completo dei manubri
LOOK, si consiglia vivamente di rivolgersi al
proprio rivenditore autorizzato.
1 - Ingrassare la sede del cuscinetto superiore del
telaio e inserire un cuscinetto (16).
2 - Ingrassare la sede del cuscinetto inferiore del
telaio e della forcella e inserire un cuscinetto (18),
facendo attenzione a posizionare lo smusso esterno
verso l'interno del tubo di sterzo, quindi infilare la
forcella nel telaio.
3 - Ingrassare e far scorrere la coppa di
compressione (15) sul tubo della forcella fino (19) a
raggiungere il cuscinetto superiore (16).
4 - Sgrassare l'attacco manubrio (11) e installarlo
esercitando una pressione decisa per superare
la rigidità dei tubi e piegarli per seguire la curva
dell'attacco.
5 - Poiché il tappo dell'expander è già incollato nel
tubo della forcella, non è necessario serrarlo.
6 - Montare il coperchio (26) e serrare la vite (25) a
non più di 2 Nm.
7 - Verificare che le parti della serie sterzo (11) siano
perfettamente allineate e serrare i bulloni (27) alla
coppia di 6 Nm.
8 - Completare il montaggio della cuffia eliminando il
gioco nello sterzo. A tal fine, serrare la vite (25) fino
a quando non vi è più gioco, senza superare una
coppia di 4Nm.
