look 796 Monoblade RS Bedienungsanleitung Seite 47

DE

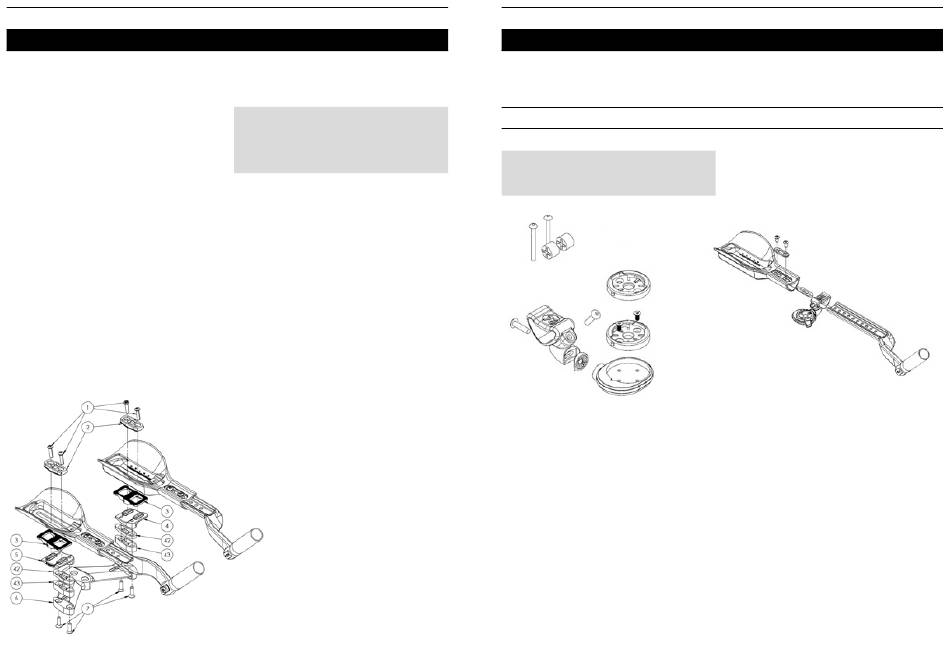

Montage der Aergo Extensions am Rad :
1 - Bringen Sie die erforderlichen Spacer (42/43)
auf der Brücke (6) an und montieren Sie dann die
Armschalen (5 auf der rechten und 4 auf der linken
Seite).
2 - Ziehen Sie die Schrauben (7) mit einem
Drehmoment von 6 Nm an.
3 - Setzen Sie die Armschalen (3) auf ihre
Halterungen und stellen Sie den gewünschten
Winkel ein.
4 - Bringen Sie die Extensions gemäß den
Anweisungen des Herstellers an und befestigen Sie
sie an der jeweiligen Halterung (3).
5 - Setzen Sie die oberen Platten (2) in die
Verlängerungsstangen und ziehen Sie
Schrauben (1) mit einem Drehmoment von 6 Nm an.
WICHTIG : Tragen Sie bei der Demontage/
Wiedermontage auf jede Schraube
Tropfen mittelfesten Schraubensicherungslack
(z. B. LOCTITE 243™) auf.
die
einen
HINWEIS : Die Computerhalterung ist mit
Geräten von Garmin und Wahoo kompatibel.
1 - Montieren Sie Ihre Computerhalterung vor,
indem Sie die passende Halterung für Ihren
Computerhersteller auswählen.
2 - In dem mit dem Fahrrad gelieferten Kit finden
Sie zwei Schrauben: eine, um den Winkel Ihres
Computers einzustellen, und die andere, um
die Halterung an den Extensions zu befestigen.
Montieren Sie die Computerhalterung wie in der
Abbildung gezeigt.
3 - Für den Fall, dass Sie Ihre Computerhalterung
versetzen möchten, sind Spacer und Schrauben
erhältlich. Platzieren Sie den Spacer zwischen
der Aufnahme der
der Zahnscheibe. Wählen Sie die passende
Schraubenlänge für die Befestigung.
MONTAGE COMPUTERHALTER
4 - Setzen Sie die Computerhalterung auf die
Extension Ihrer Wahl und befestigen Sie sie mit der
oberen Schraube.
5 - Montieren Sie die Verlängerungsschiene wieder.
Computerhalterung und
DE
