FR
16 - Brancher les 4 e-tubes au boitier 4 voies 11v
(Cf : schéma câblage), puis insérer le boitier et les
longueurs de câble supplémentaire dans le cintre.
Positionner le cache (n°14) et serrer le au couple
de 3 Nm.

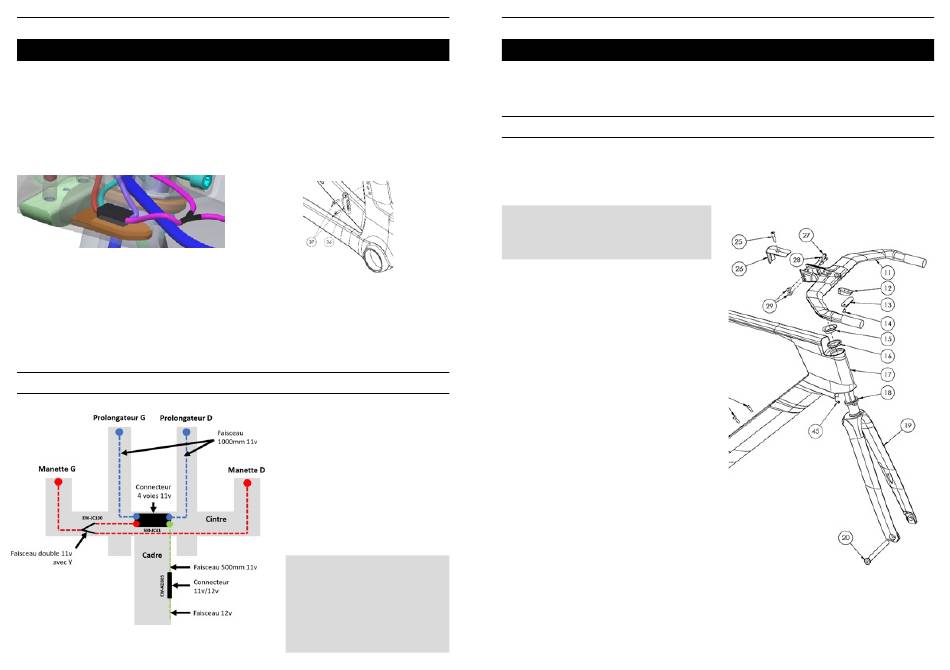

SCHEMA DE CABLAGE

17 - Monter la patte de dérailleur (n°36) avant,
serrer les vis (n°37) au couple de 3Nm. En cas de
démontage / remontage, remettre une goutte de
frein filet moyen (type LOCTITE 243™) sur chaque
vis. Vérifier également le bon serrage de la patte de
dérailleur arrière à 3 Nm.
18 - Brancher vos manettes et router le groupe
suivant les préconisations Shimano.
19 - Finaliser le montage de la direction. (Cf : Jeu
de direction)
NOTE : Le câblage du
Monoblade, nécessite un faisceau
12v ainsi qu'un faisceau 11v dans
le cintre. L'utilisation de connecteurs
est donc indispensable pour le bon
fonctionnement de votre groupe.
Montage du Jeu de direction avec position
connue :
NOTE : Pour le montage complet du jeu de
direction LOOK, il est fortement recommandé de
vous adresser à votre détaillant agréé LOOK
1 - Graisser la portée supérieure de votre cadre et
placer le roulement (n°16) sur cette portée.
2 - Graisser la portée inférieure de votre cadre et
de votre fourche, placez le roulement (n°18) dans
le cadre en prenant soin de placer le chanfrein
extérieur vers l'intérieur de la douille de direction
puis enfiler votre fourche dans votre cadre.
3 - Graisser et insérer la coupelle de compression
(n°15) sur la fourche (n°19) jusqu'au roulement
supérieur (n°16).
4 - Dégraisser l'intérieur du cintre côté potence
(n°11) et procéder au montage de celui-ci en
pressant fortement afin de contrer la raideur des
gaines.
5 - L'expandeur étant déjà collé dans le tube de
fourche, il n'y a pas de serrage d'expandeur.
6 - Mettre en place le capot (n°26) puis effectuer un
premier serrage de la vis (n°25) sans dépasser le
couple de 2 Nm
796
7 - Vérifier l'alignement des pièces du jeu de
direction et serrer les vis (n°27) de la potence
(n°11) au couple de 6Nm. En cas de démontage /
remontage, remettre une goutte de frein filet moyen
(type LOCTITE 243™) sur chaque vis (n°27).

JEU DE DIRECTION

8 - Finaliser le montage du jeu de direction en
rattrapant le jeu dans la direction, pour cela, serrer
la vis (n°25) jusqu'à élimination du jeu et sans
dépasser le couple de 4Nm.
FR
