FR

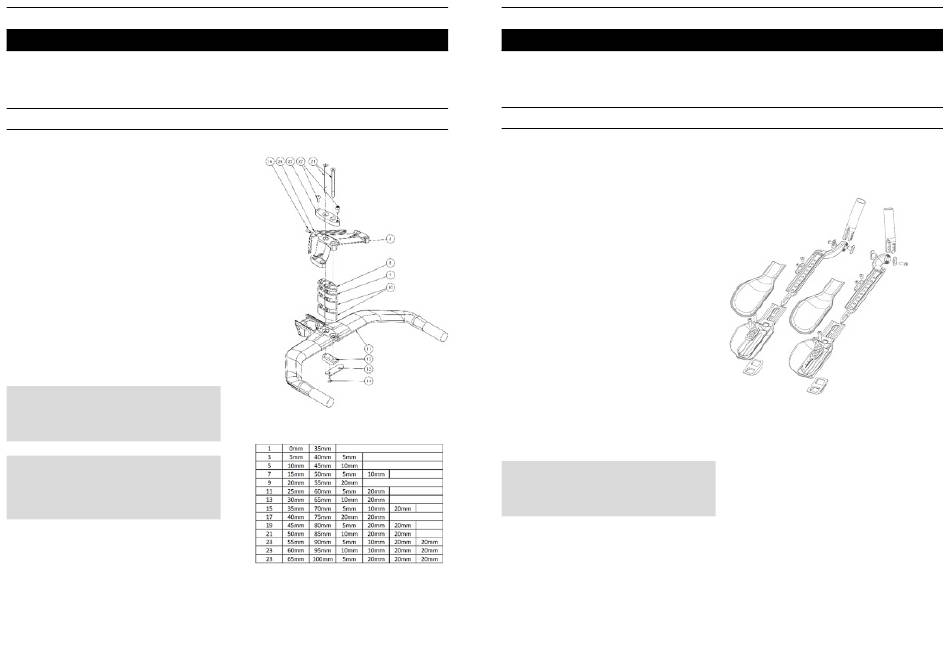

MONTAGE DE L'ACCASTILLIAGE DES PROLONGATEURS
1 - Présenter le cintre (n°11).
2 - Placer le nombre de Spacer de rehausse
souhaité (n°8/9/10).
3 - Mettre en place le support de prolongateurs (n°6).
Si vous souhaitez installer un bidon : positionner le
support du porte bidon (n°23) et installer votre porte
bidon avec les vis (n°22) serrées au couple de 3Nm.
4 - Insérer le support de fixation (n°12) puis serrer
les vis (n°21) au couple de 8 Nm.
5 - Router les câbles et installer le cache câble en
V (n°24) et le capot de routage du cintre (n°13) puis
serrer les vis (n°14) au couple de 3Nm.
IMPORTANT : En cas de démontage /
remontage, remettre une goutte de frein filet
moyen (type LOCTITE 243™) sur chaque vis.
NOTE : Se référer au tableau pour connaître
la longueur de vis (n°21) à utiliser. Attention, le
tableau ne prend pas en compte la hauteur du
support porte bidon (n°23).
# Hauteur Longueur Spacers
BRIDGE Vis
MONTAGE DES PROLONGATEURS
Assemblage des Aergos
(valable pour les 2 cotés) :
1 - Positionner la poignée sur l'extrémité de
prolongateur.
2 - Mettre en place l'écrou, la plaque d'appuis puis
sérer les vis à 8Nm.
3 - Mettre en place le support compteur si vous le
souhaitez puis insérer l'assemblage dans le repose-
bras.
4 - Mettre en position la platine inférieure à partir du
logement triangulaire du repose-bras.
5 - Placer la platine supérieure suivant le réglage
souhaité et serrer les vis au couple de 8Nm.
6 - Suivre la suite des instructions pour positionner
les Aergos sur le vélo.
IMPORTANT : Pour plus d'information de
montage et de réglage des Aergos, consulter la
notice Aergo sur notre sitte www.lookcycle.com
FR
