Bedienung

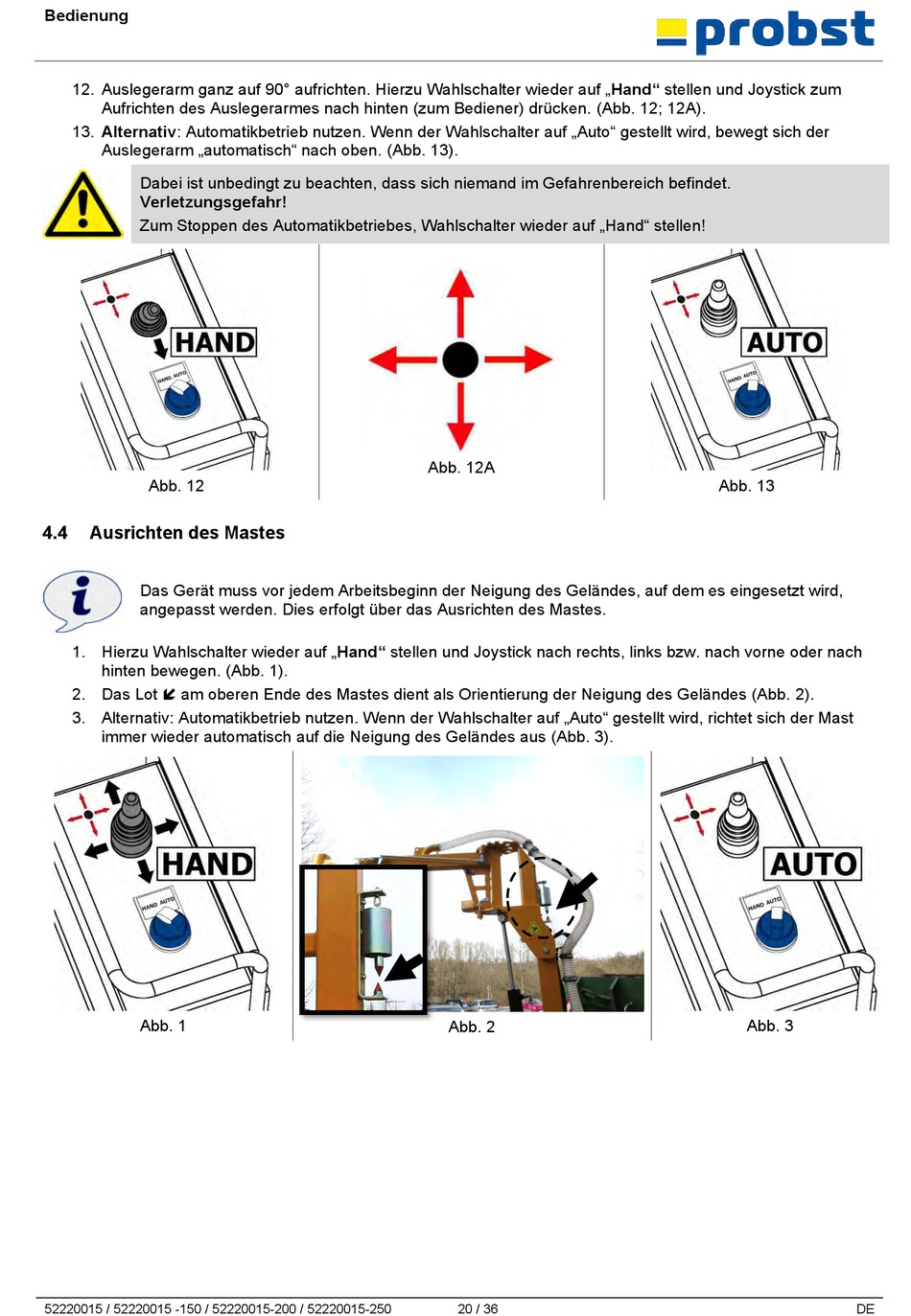

12. Auslegerarm ganz auf 90° aufrichten. Hierzu Wahlschalter wieder auf „Hand" stellen und Joystick zum
Aufrichten des Auslegerarmes nach hinten (zum Bediener) drücken. (Abb. 12; 12A).
13. Alternativ: Automatikbetrieb nutzen. Wenn der Wahlschalter auf „Auto" gestellt wird, bewegt sich der
Auslegerarm „automatisch" nach oben. (Abb. 13).
Dabei ist unbedingt zu beachten, dass sich niemand im Gefahrenbereich befindet.
Verletzungsgefahr!
Zum Stoppen des Automatikbetriebes, Wahlschalter wieder auf „Hand" stellen!
Abb. 12
4.4

Ausrichten des Mastes

Das Gerät muss vor jedem Arbeitsbeginn der Neigung des Geländes, auf dem es eingesetzt wird,
angepasst werden. Dies erfolgt über das Ausrichten des Mastes.
1. Hierzu Wahlschalter wieder auf „Hand" stellen und Joystick nach rechts, links bzw. nach vorne oder nach
hinten bewegen. (Abb. 1).
2. Das Lot  am oberen Ende des Mastes dient als Orientierung der Neigung des Geländes (Abb. 2).
3. Alternativ: Automatikbetrieb nutzen. Wenn der Wahlschalter auf „Auto" gestellt wird, richtet sich der Mast
immer wieder automatisch auf die Neigung des Geländes aus (Abb. 3).
Abb. 1
52220015 / 52220015 -150 / 52220015-200 / 52220015-250
Abb. 12A
Abb. 2
20 / 36
Abb. 13
Abb. 3
