Wartung

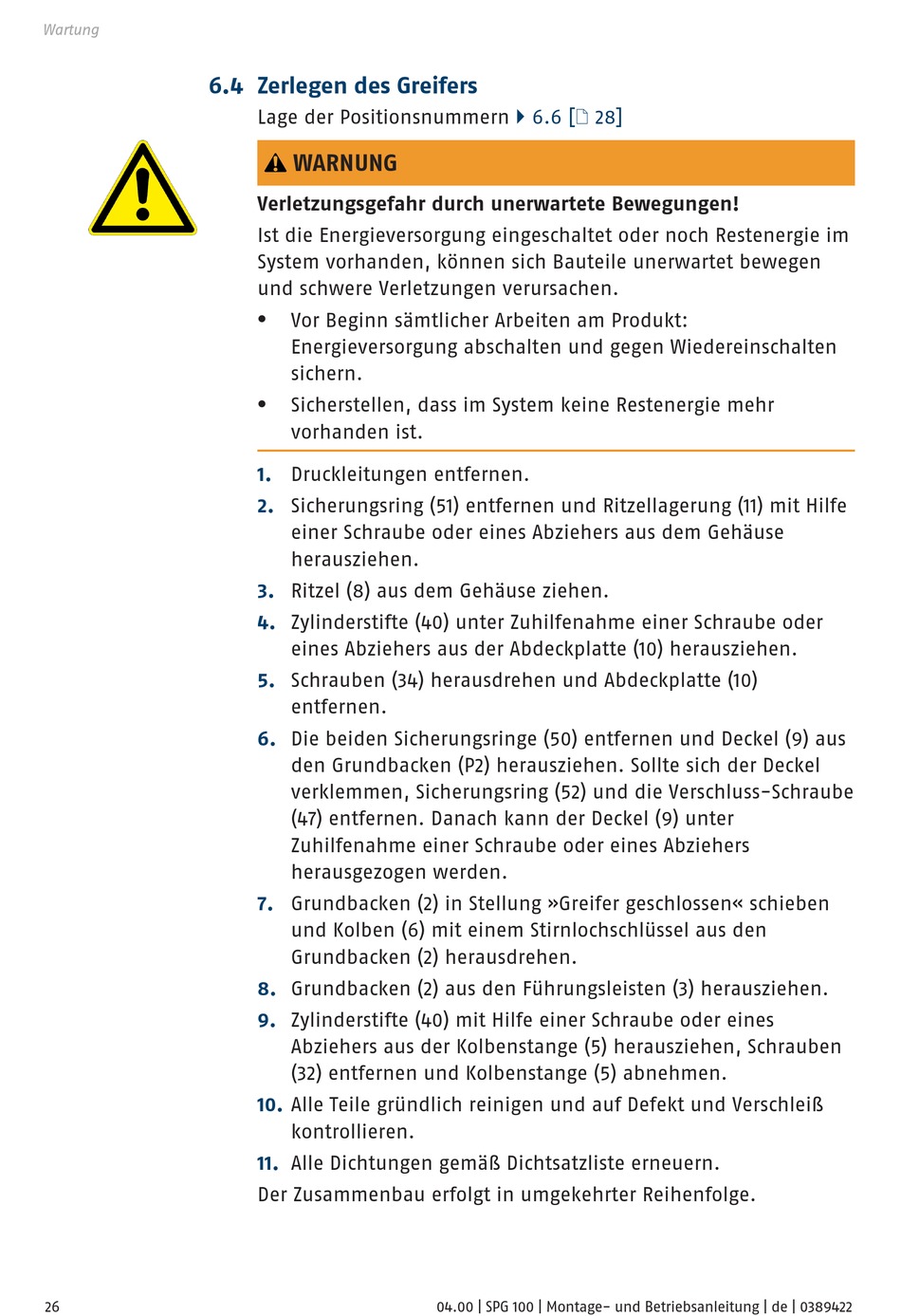

6.4 Zerlegen des Greifers
26
Lage der Positionsnummern
WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen!
Ist die Energieversorgung eingeschaltet oder noch Restenergie im
System vorhanden, können sich Bauteile unerwartet bewegen
und schwere Verletzungen verursachen.
Vor Beginn sämtlicher Arbeiten am Produkt:
l
Energieversorgung abschalten und gegen Wiedereinschalten
sichern.
Sicherstellen, dass im System keine Restenergie mehr
l
vorhanden ist.
1.
Druckleitungen entfernen.
2.
Sicherungsring (51) entfernen und Ritzellagerung (11) mit Hilfe
einer Schraube oder eines Abziehers aus dem Gehäuse
herausziehen.
3.
Ritzel (8) aus dem Gehäuse ziehen.
4.
Zylinderstifte (40) unter Zuhilfenahme einer Schraube oder
eines Abziehers aus der Abdeckplatte (10) herausziehen.
5.
Schrauben (34) herausdrehen und Abdeckplatte (10)
entfernen.
6.
Die beiden Sicherungsringe (50) entfernen und Deckel (9) aus
den Grundbacken (P2) herausziehen. Sollte sich der Deckel
verklemmen, Sicherungsring (52) und die Verschluss-Schraube
(47) entfernen. Danach kann der Deckel (9) unter
Zuhilfenahme einer Schraube oder eines Abziehers
herausgezogen werden.
7.
Grundbacken (2) in Stellung »Greifer geschlossen« schieben
und Kolben (6) mit einem Stirnlochschlüssel aus den
Grundbacken (2) herausdrehen.
8.
Grundbacken (2) aus den Führungsleisten (3) herausziehen.
9.
Zylinderstifte (40) mit Hilfe einer Schraube oder eines
Abziehers aus der Kolbenstange (5) herausziehen, Schrauben
(32) entfernen und Kolbenstange (5) abnehmen.
10.
Alle Teile gründlich reinigen und auf Defekt und Verschleiß
kontrollieren.
11.
Alle Dichtungen gemäß Dichtsatzliste erneuern.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
} 6.6 [/ 28]
04.00 | SPG 100 | Montage- und Betriebsanleitung | de | 0389422
