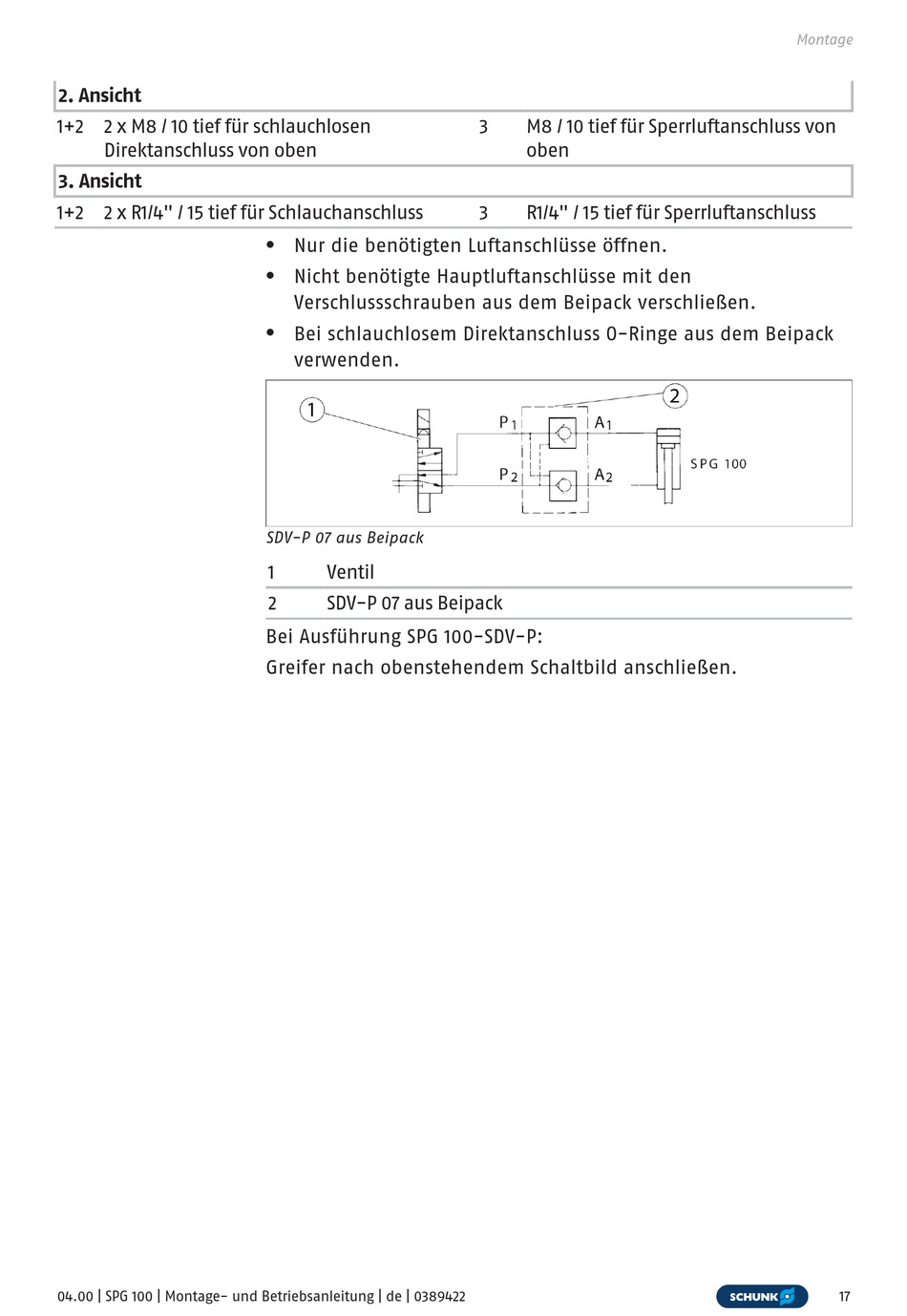

SCHUNK SPG 100 Montage- Und Betriebsanleitung Seite 17

2. Ansicht
1+2 2 x M8 / 10 tief für schlauchlosen
Direktanschluss von oben
3. Ansicht
1+2 2 x R1/4" / 15 tief für Schlauchanschluss
04.00 | SPG 100 | Montage- und Betriebsanleitung | de | 0389422
Nur die benötigten Luftanschlüsse öffnen.
l
Nicht benötigte Hauptluftanschlüsse mit den
l
Verschlussschrauben aus dem Beipack verschließen.
Bei schlauchlosem Direktanschluss O-Ringe aus dem Beipack
l
verwenden.
SDV-P 07 aus Beipack
1 Ventil
2 SDV-P 07 aus Beipack
Bei Ausführung SPG 100-SDV-P:
Greifer nach obenstehendem Schaltbild anschließen.
3 M8 / 10 tief für Sperrluftanschluss von
oben
3 R1/4" / 15 tief für Sperrluftanschluss
Montage
17
