SCHUNK SPG 100 Montage- Und Betriebsanleitung Seite 21

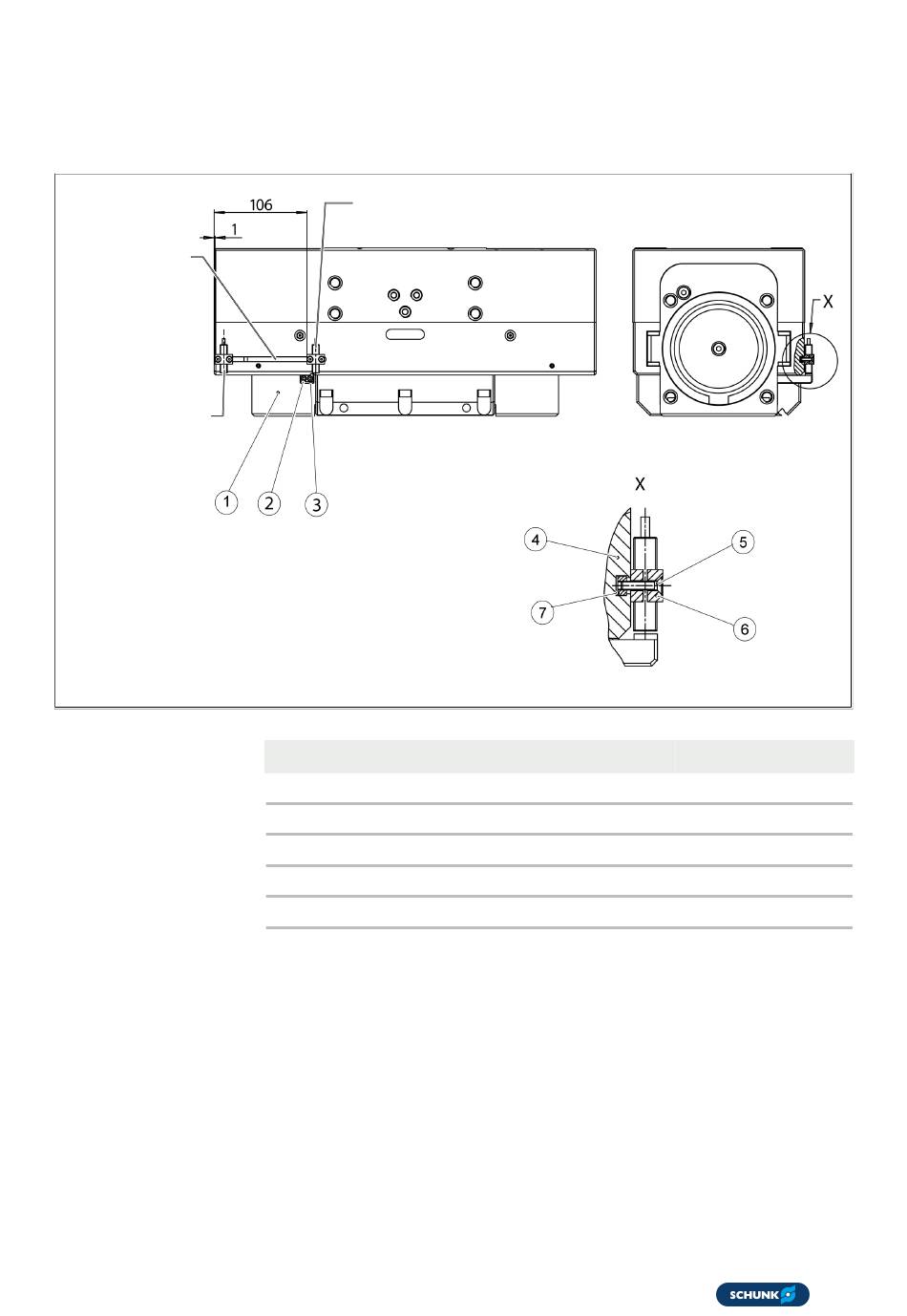

Montage des
Anbausatzes
Freifräsung zum
Einlegen der
Nutensteine
Näherungsschalter 2
04.00 | SPG 100 | Montage- und Betriebsanleitung | de | 0389422
Näherungsschalter
Bezeichnung
Schaltnocke
Nutenstein
Klemmhalter
Schraube
Senkschraube
Tab.: Anbausatz SPG 100: Ident.-Nr. 0300765
1. Schaltnocke (3) mit den Schrauben (2) an der Grundbacke (1)
befestigen.
2. Die beiden Nutensteine (7) in die T-Nut der Führungsleiste (4)
schieben.
3. Die beiden Klemmhalter (6) mit den Senkschrauben (5) an
den beiden Nutensteinen (7) befestigen, so dass die
Klemmhalter (6) noch in der T-Nut verschoben werden
können.
1
Montage
Menge
1
2
2
2
4
21
