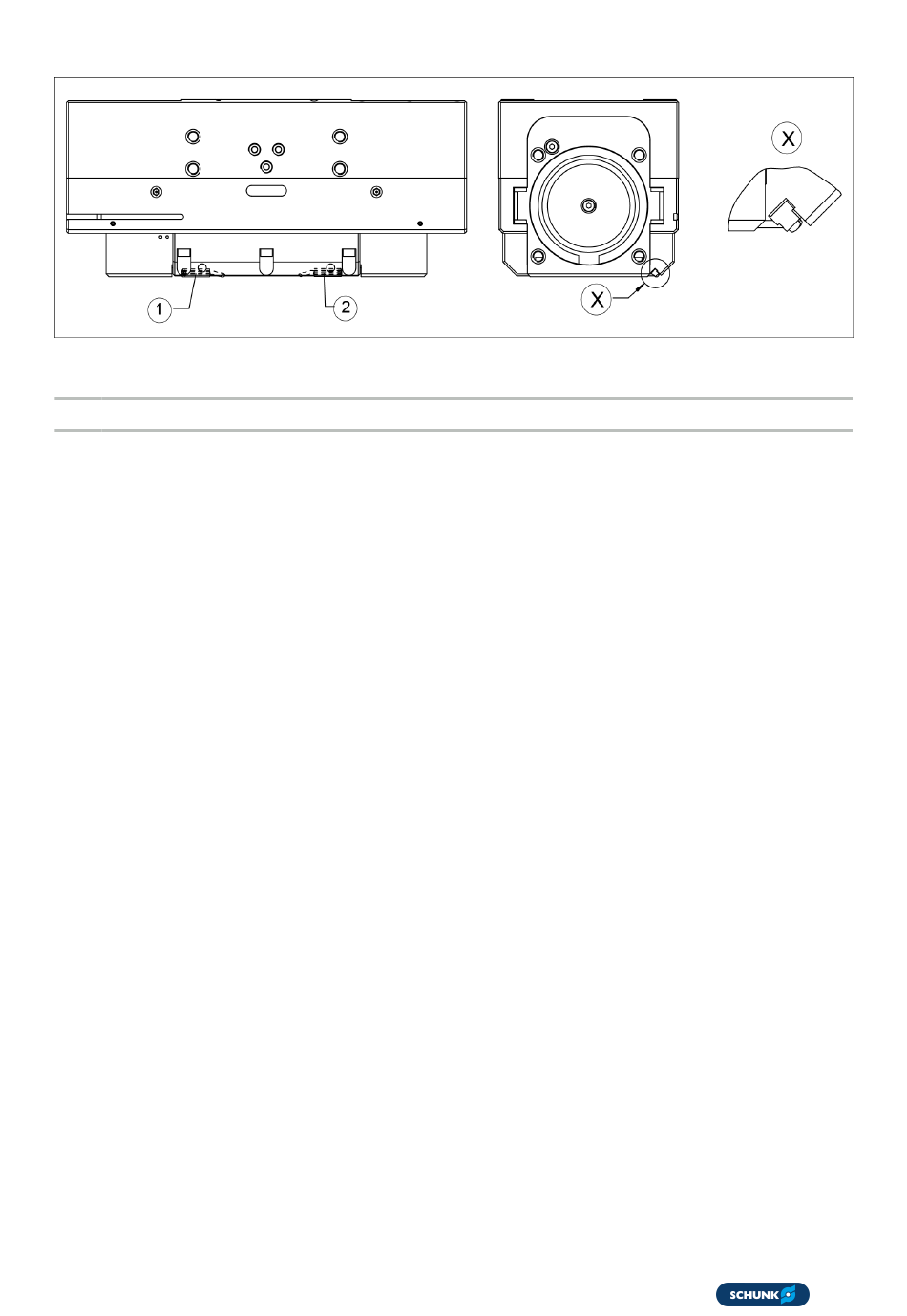

1 Magnetschalter 1
2 Magnetschalter 2
04.00 | SPG 100 | Montage- und Betriebsanleitung | de | 0389422
Greifer geöffnet:
1. Greifer in Stellung »Auf« stellen.
2. Magnetschalter 1 rückwärts durch die T-Nut in Richtung
Greifermitte schieben, bis dieser schaltet.
3. Durch Anziehen des Gewindestiftes, den Magnetschalter in
dieser Stellung in der T-Nut verklemmen.
4. Funktion testen durch Schließen und wieder Öffnen des
Greifers.
Greifer geschlossen:
1. Greifer in Stellung »Zu« stellen.
2. Magnetschalter 2 rückwärts durch die T-Nut in Richtung
Greifermitte schieben, bis dieser schaltet.
3. Durch Anziehen des Gewindestiftes, den Magnetschalter in
dieser Stellung in der T-Nut verklemmen.
4. Funktion testen durch Öffnen und wieder Schließen des
Greifers.
Teil gegriffen (Außengreifen):
1. Das zu greifende Teil spannen.
2. Weiter, wie unter »Greifer geschlossen« von Punkt 2 – 4
beschrieben, vorgehen.
Teil gegriffen (Innengreifen):
1. Das zu greifende Teil spannen.
2. Weiter, wie unter »Greifer geöffnet« von Punkt 2 – 4
beschrieben, vorgehen.
