Montage

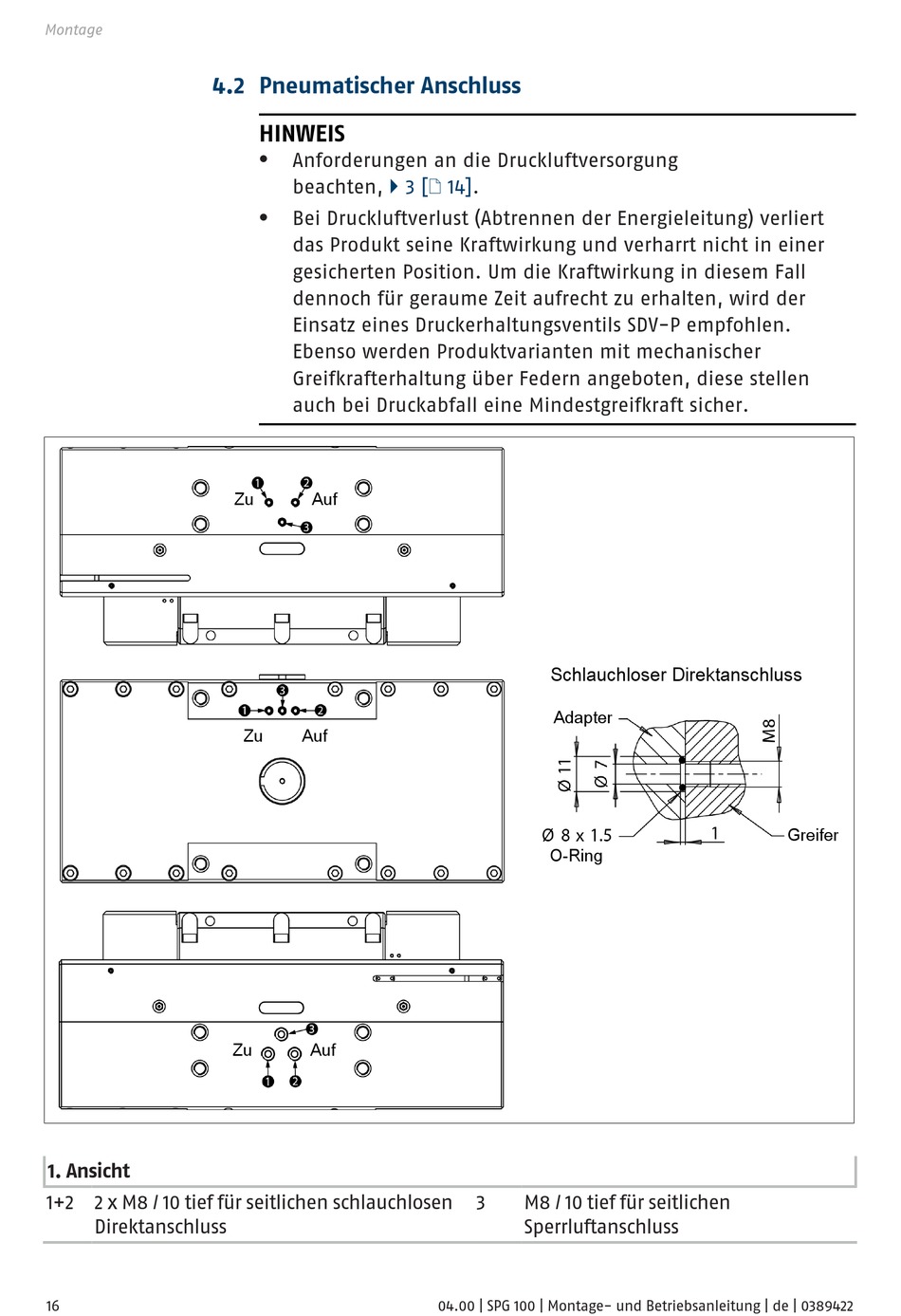

4.2 Pneumatischer Anschluss

1. Ansicht
1+2 2 x M8 / 10 tief für seitlichen schlauchlosen
Direktanschluss
16
HINWEIS
Anforderungen an die Druckluftversorgung
l
beachten,
} 3
Bei Druckluftverlust (Abtrennen der Energieleitung) verliert
l
das Produkt seine Kraftwirkung und verharrt nicht in einer
gesicherten Position. Um die Kraftwirkung in diesem Fall
dennoch für geraume Zeit aufrecht zu erhalten, wird der
Einsatz eines Druckerhaltungsventils SDV-P empfohlen.
Ebenso werden Produktvarianten mit mechanischer
Greifkrafterhaltung über Federn angeboten, diese stellen
auch bei Druckabfall eine Mindestgreifkraft sicher.
Zu Auf
Zu Auf
Zu Auf
[/ 14].
Schlauchloser Direktanschluss
Adapter
O-Ring
3 M8 / 10 tief für seitlichen
Sperrluftanschluss
04.00 | SPG 100 | Montage- und Betriebsanleitung | de | 0389422
