Sensoren Montieren; Programmierbarer Magnetschalter Mms 30 - SCHUNK SPG 100 Montage- Und Betriebsanleitung

Montage

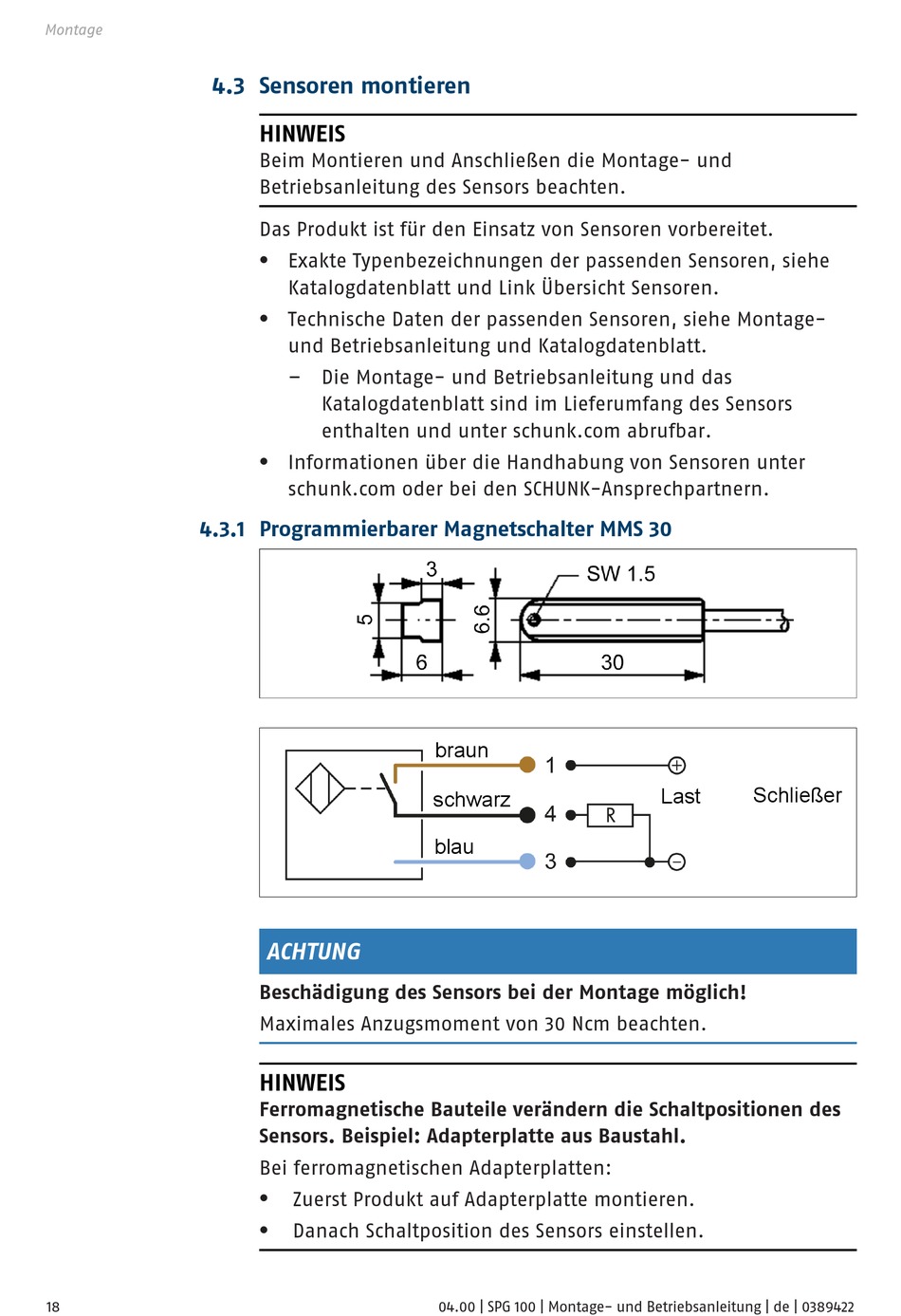

4.3 Sensoren montieren

4.3.1 Programmierbarer Magnetschalter MMS 30

18
HINWEIS
Beim Montieren und Anschließen die Montage- und
Betriebsanleitung des Sensors beachten.
Das Produkt ist für den Einsatz von Sensoren vorbereitet.
Exakte Typenbezeichnungen der passenden Sensoren, siehe
l
Katalogdatenblatt und Link Übersicht Sensoren.
Technische Daten der passenden Sensoren, siehe Montage-
l
und Betriebsanleitung und Katalogdatenblatt.
– Die Montage- und Betriebsanleitung und das
Katalogdatenblatt sind im Lieferumfang des Sensors
enthalten und unter schunk.com abrufbar.
Informationen über die Handhabung von Sensoren unter
l
schunk.com oder bei den SCHUNK-Ansprechpartnern.
ACHTUNG
Beschädigung des Sensors bei der Montage möglich!
Maximales Anzugsmoment von 30 Ncm beachten.
HINWEIS
Ferromagnetische Bauteile verändern die Schaltpositionen des
Sensors. Beispiel: Adapterplatte aus Baustahl.
Bei ferromagnetischen Adapterplatten:
Zuerst Produkt auf Adapterplatte montieren.
l
Danach Schaltposition des Sensors einstellen.
l
braun
schwarz
blau
04.00 | SPG 100 | Montage- und Betriebsanleitung | de | 0389422
Schließer
Last
