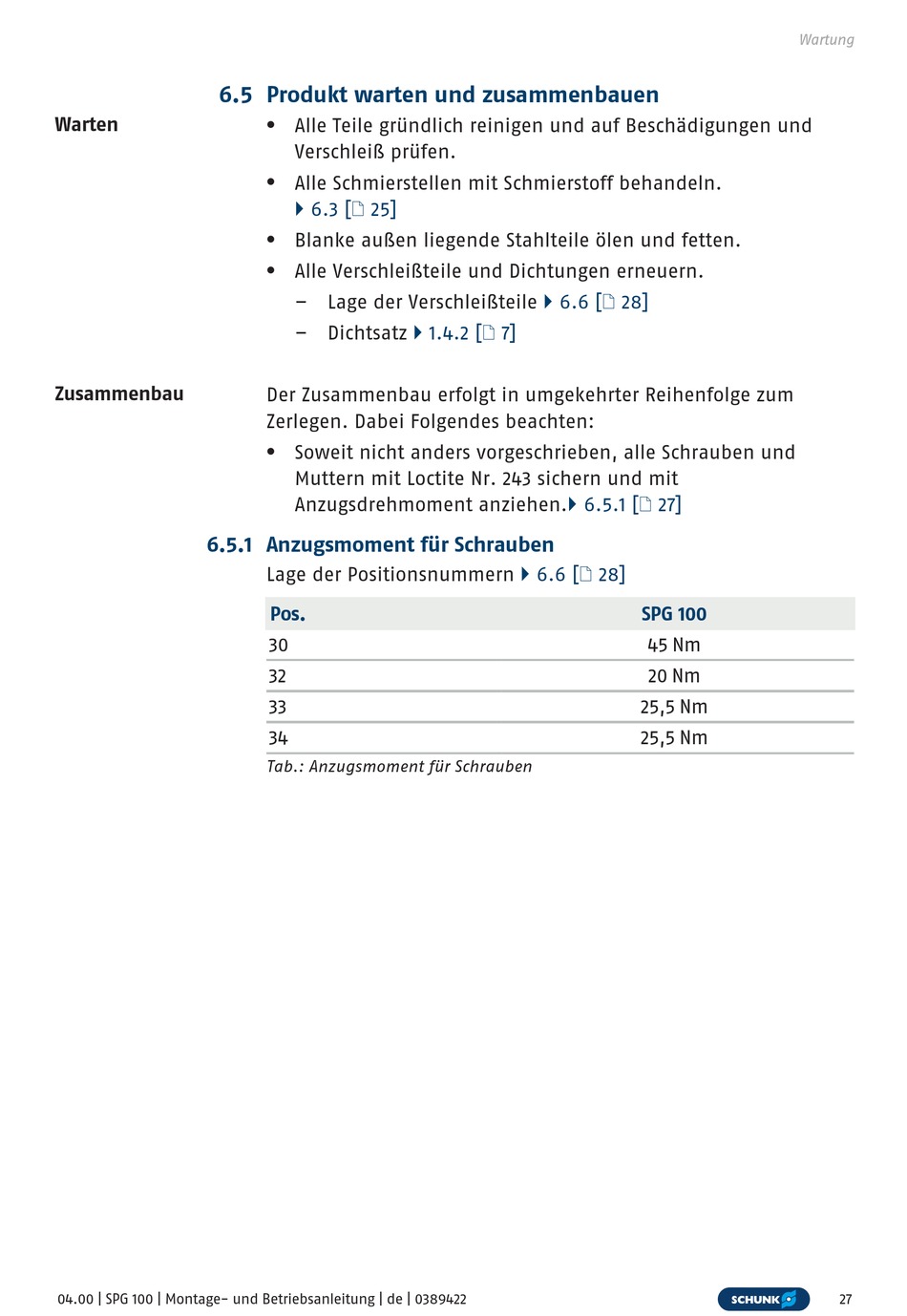

6.5 Produkt warten und zusammenbauen

Warten
Zusammenbau
6.5.1 Anzugsmoment für Schrauben
04.00 | SPG 100 | Montage- und Betriebsanleitung | de | 0389422
Alle Teile gründlich reinigen und auf Beschädigungen und
l
Verschleiß prüfen.
Alle Schmierstellen mit Schmierstoff behandeln.
l
} 6.3 [/ 25]
Blanke außen liegende Stahlteile ölen und fetten.
l
Alle Verschleißteile und Dichtungen erneuern.
l
– Lage der Verschleißteile
– Dichtsatz } 1.4.2 [/ 7]
Der Zusammenbau erfolgt in umgekehrter Reihenfolge zum
Zerlegen. Dabei Folgendes beachten:
Soweit nicht anders vorgeschrieben, alle Schrauben und
l
Muttern mit Loctite Nr. 243 sichern und mit
Anzugsdrehmoment
Lage der Positionsnummern
Pos.
30
32
33
34
Tab.: Anzugsmoment für Schrauben
} 6.6 [/ 28]
anziehen.} 6.5.1 [/ 27]
} 6.6 [/ 28]
SPG 100
45 Nm
20 Nm
25,5 Nm
25,5 Nm
Wartung
