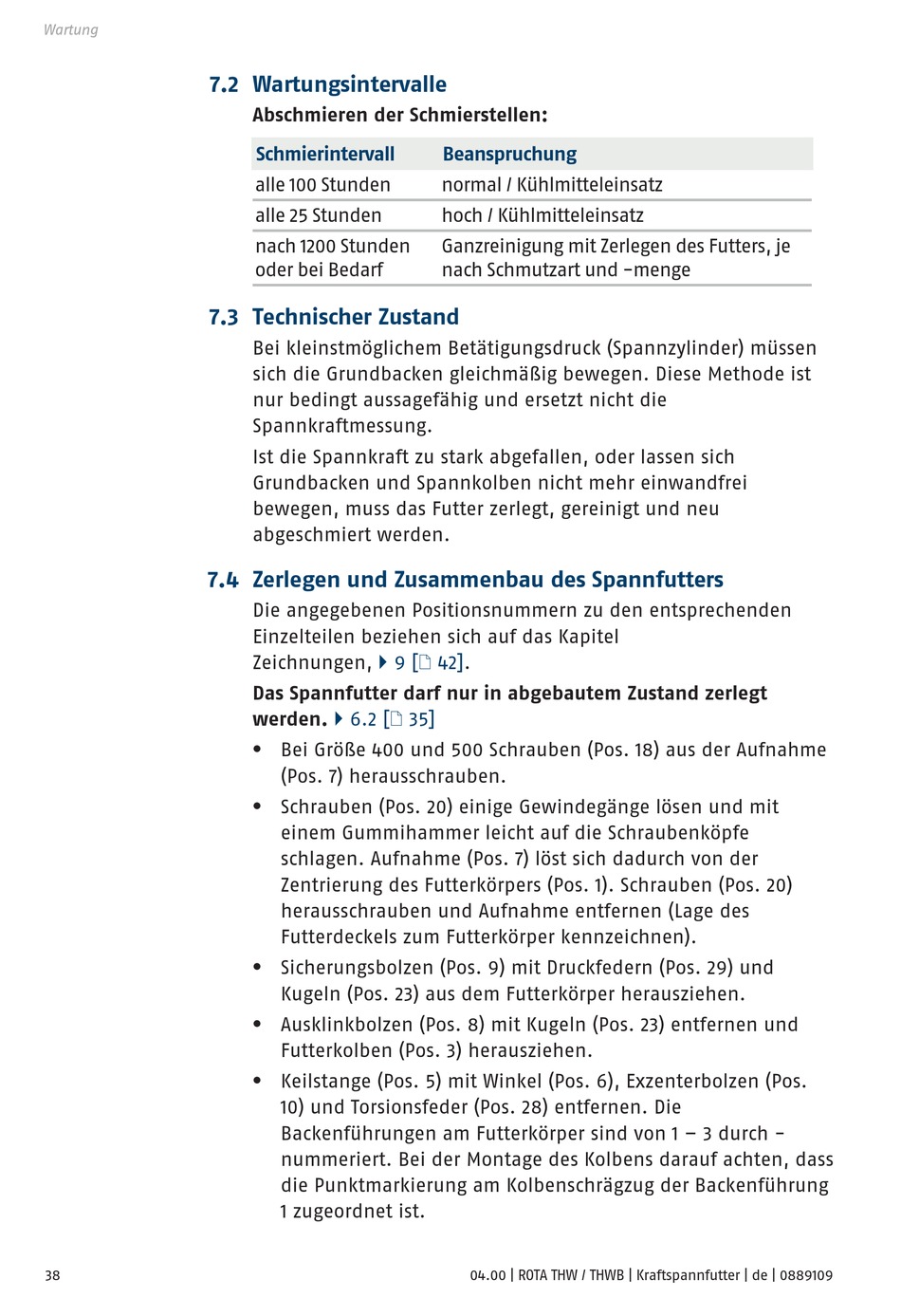

Wartung
7.4 Zerlegen und Zusammenbau des Spannfutters
38
7.2 Wartungsintervalle
Abschmieren der Schmierstellen:
Schmierintervall
alle 100 Stunden
alle 25 Stunden
nach 1200 Stunden
oder bei Bedarf
7.3 Technischer Zustand
Bei kleinstmöglichem Betätigungsdruck (Spannzylinder) müssen
sich die Grundbacken gleichmäßig bewegen. Diese Methode ist
nur bedingt aussagefähig und ersetzt nicht die
Spannkraftmessung.
Ist die Spannkraft zu stark abgefallen, oder lassen sich
Grundbacken und Spannkolben nicht mehr einwandfrei
bewegen, muss das Futter zerlegt, gereinigt und neu
abgeschmiert werden.
Die angegebenen Positionsnummern zu den entsprechenden
Einzelteilen beziehen sich auf das Kapitel
Zeichnungen,
Das Spannfutter darf nur in abgebautem Zustand zerlegt
werden.
} 6.2 [/ 35]
Bei Größe 400 und 500 Schrauben (Pos. 18) aus der Aufnahme
l
(Pos. 7) herausschrauben.
Schrauben (Pos. 20) einige Gewindegänge lösen und mit
l
einem Gummihammer leicht auf die Schraubenköpfe
schlagen. Aufnahme (Pos. 7) löst sich dadurch von der
Zentrierung des Futterkörpers (Pos. 1). Schrauben (Pos. 20)
herausschrauben und Aufnahme entfernen (Lage des
Futterdeckels zum Futterkörper kennzeichnen).
Sicherungsbolzen (Pos. 9) mit Druckfedern (Pos. 29) und
l
Kugeln (Pos. 23) aus dem Futterkörper herausziehen.
Ausklinkbolzen (Pos. 8) mit Kugeln (Pos. 23) entfernen und
l
Futterkolben (Pos. 3) herausziehen.
Keilstange (Pos. 5) mit Winkel (Pos. 6), Exzenterbolzen (Pos.
l
10) und Torsionsfeder (Pos. 28) entfernen. Die
Backenführungen am Futterkörper sind von 1 – 3 durch -
nummeriert. Bei der Montage des Kolbens darauf achten, dass
die Punktmarkierung am Kolbenschrägzug der Backenführung
1 zugeordnet ist.
Beanspruchung
normal / Kühlmitteleinsatz
hoch / Kühlmitteleinsatz
Ganzreinigung mit Zerlegen des Futters, je
nach Schmutzart und -menge
[/ 42].
} 9
04.00 | ROTA THW / THWB | Kraftspannfutter | de | 0889109
