9 Abgasanlagen
9.13 Abgasführung horizontal
9.13.1 Luft-/Abgasführung C
• Die unterschiedlichen Vorschriften der Bundesländer
zur max. zulässigen Wärmeleistung (z. B. LBO,
FeuVO) beachten.
• Die Mindestabstandsmaße zu Fenstern, Türen, Mauer-
vorständen und untereinander angebrachten Abgas-
mündungen beachten.
• Die Mündung des konzentrischen Rohrs darf nach
LBO nicht in einem Schacht unter Erdgleiche montiert
werden.
9.13.2 Luft-/Abgasführung C
• Es genügt ein Abstand von 0,4 m zwischen Mündung
des Abgaszubehörs und Dachfläche, da die Nenn-
wärmeleistung der genannten Buderus Gas-Brenn-
wertkessel unter 50 kW liegt.
• Die Mündung des Abgaszubehörs muss Dach-
aufbauten, Öffnungen zu Räumen und ungeschützte
Bauteile aus brennbaren Baustoffen, ausgenommen
Bedachungen, um mindestens 1 m überragen oder
von ihnen mindestens 1,5 m entfernt sein.
9.14 Getrenntrohranschluss mit Grund-
zubehör GAL-K
Der Getrenntrohranschluss bei den genannten
Gas-Brennwertkesseln ist mit Abgaszubehör „GAL-K"
möglich.
Die Verbrennungsluftleitung wird mit Einzelrohr
Ø 125 mm ausgeführt.
Ein Montagebeispiel zeigt Bild 126, Seite 117.
9.15

Verbrennungsluft-/Abgasleitung an der

Fassade mit Grundzubehör GAF-K
Das Abgaszubehör „GAF-K" kann zwischen der Ver-
brennungsluftansaugung und der Doppelmuffe oder
dem „Mündungsabschluss" an jeder Stelle mit dem Ab-
gaszubehör „konzentrisches Rohr", „konzentrischer Bo-
gen" (15 ° ... 87 °) erweitert werden, wenn deren
Verbrennungsluftrohr umgesteckt wird. Es kann auch
das Abgaszubehör „Prüf- und Reinigungsöffnung" ein-
gesetzt werden.
Ein Montagebeispiel zeigt Bild 127, Seite 118.
9.16

Abgasleitung im Schacht

9.16.1 Anforderungen an die Abgasführung
• Für die Verlegung von Abgasleitungen in bestehenden
Schächten sind länderspezifische Anforderungen zu
beachten.
• Schächte aus nicht brennbaren, formbeständigen
Baustoffen mit Feuerwiderstandsdauer von
mindestens 90 min sind in der Regel für den Einbau
von Abgasleitungen geeignet.
100
über Außenwand
13x
über Dach
33x
9.16.2 Prüfen der Schachtmaße
Vor der Installation der Abgasleitung
▶ Prüfen, ob der Schacht die zulässigen Maße für den
vorgesehenen Einsatzfall einhält. Wenn die Maße a
( Tabelle 54) oder D
unterschritten werden, ist die Installation nicht
zulässig. Die maximalen Schachtmaße dürfen nicht
überschritten werden, da sonst das Abgaszubehör im
Schacht nicht mehr fixiert werden kann.

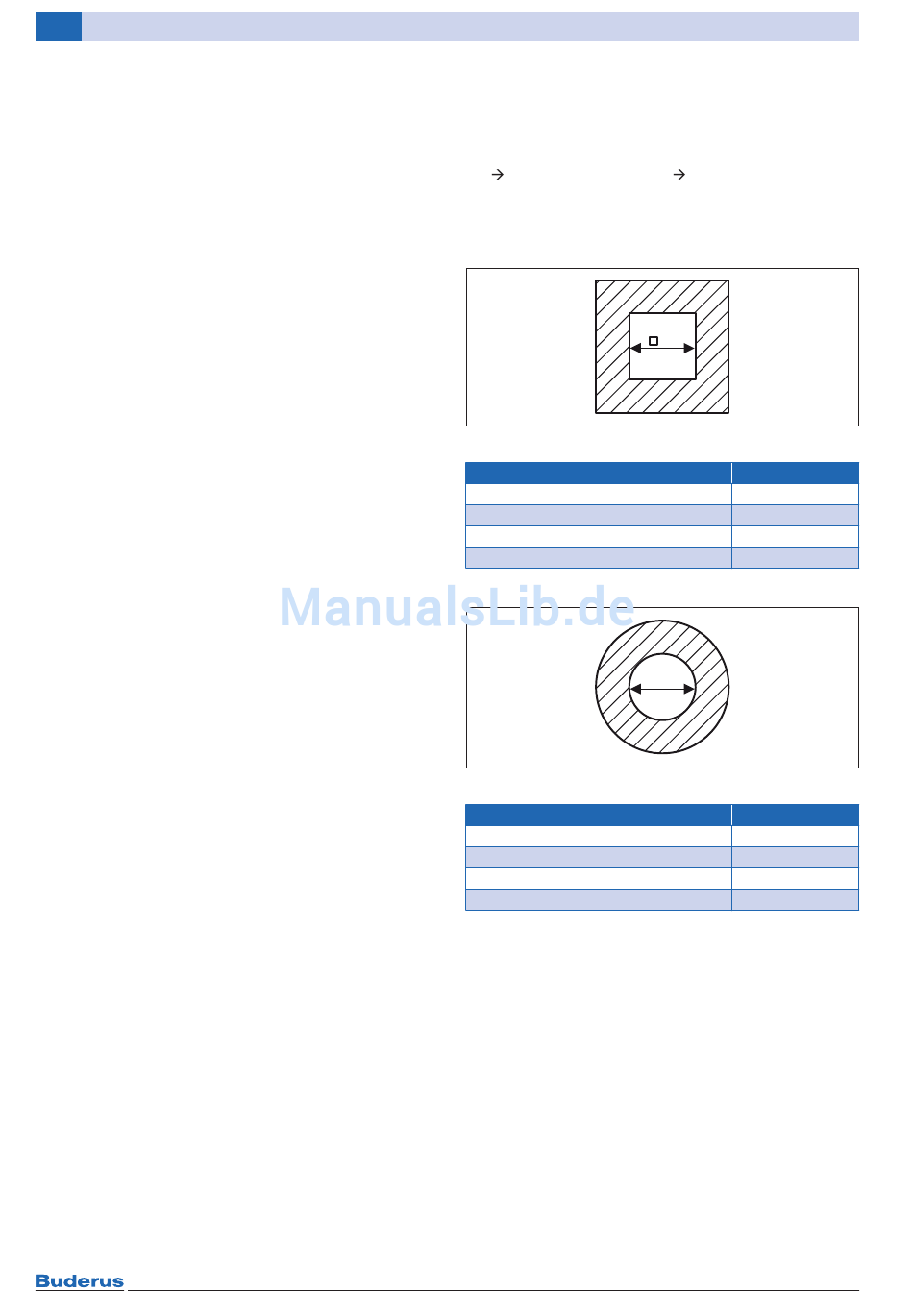

Bild 105 Rechteckiger Querschnitt
Abgasführung
Ø 80 mm
Ø 80/125 mm
Ø 110 mm
Ø 110/160 mm
Tab. 54 Zulässige Schachtmaße
Bild 106 Runder Querschnitt
Abgasführung
Ø 80 mm
Ø 80/125 mm
Ø 110 mm
Ø 110/160 mm
Tab. 55 Zulässige Schachtmaße
Logano plus KB192i/GB212 – 6 720 820 401 (2017/01
( Tabelle 55)
min
a
6 720 603 557-02.3O
a a
min max
120 mm 350 mm
160 mm 400 mm
150 mm 400 mm
200 mm 400 mm
Ø D
6 720 603 557-03.3O
D D
min max
140 mm 400 mm
160 mm 450 mm
170 mm 400 mm
200 mm 450 mm
min
)
