3.1.3
Tragschienenmontage - Buskoppler
Aufrasten auf die Tragschiene
Der Buskoppler kann einfach auf die Tragschiene aufgerastet werden. Dazu wird der Block frontal auf die
Tragschiene aufgesetzt und leicht angedrückt bis die rechte Seite eingerastet ist. Dies wird durch ein
vernehmliches Klicken angezeigt. Mit einem Schraubendreher wird dann die Arretierung auf der linken Seite
nach oben gedrückt wodurch sich die Arretierung dreht und ebenfall hörbar einrastet.

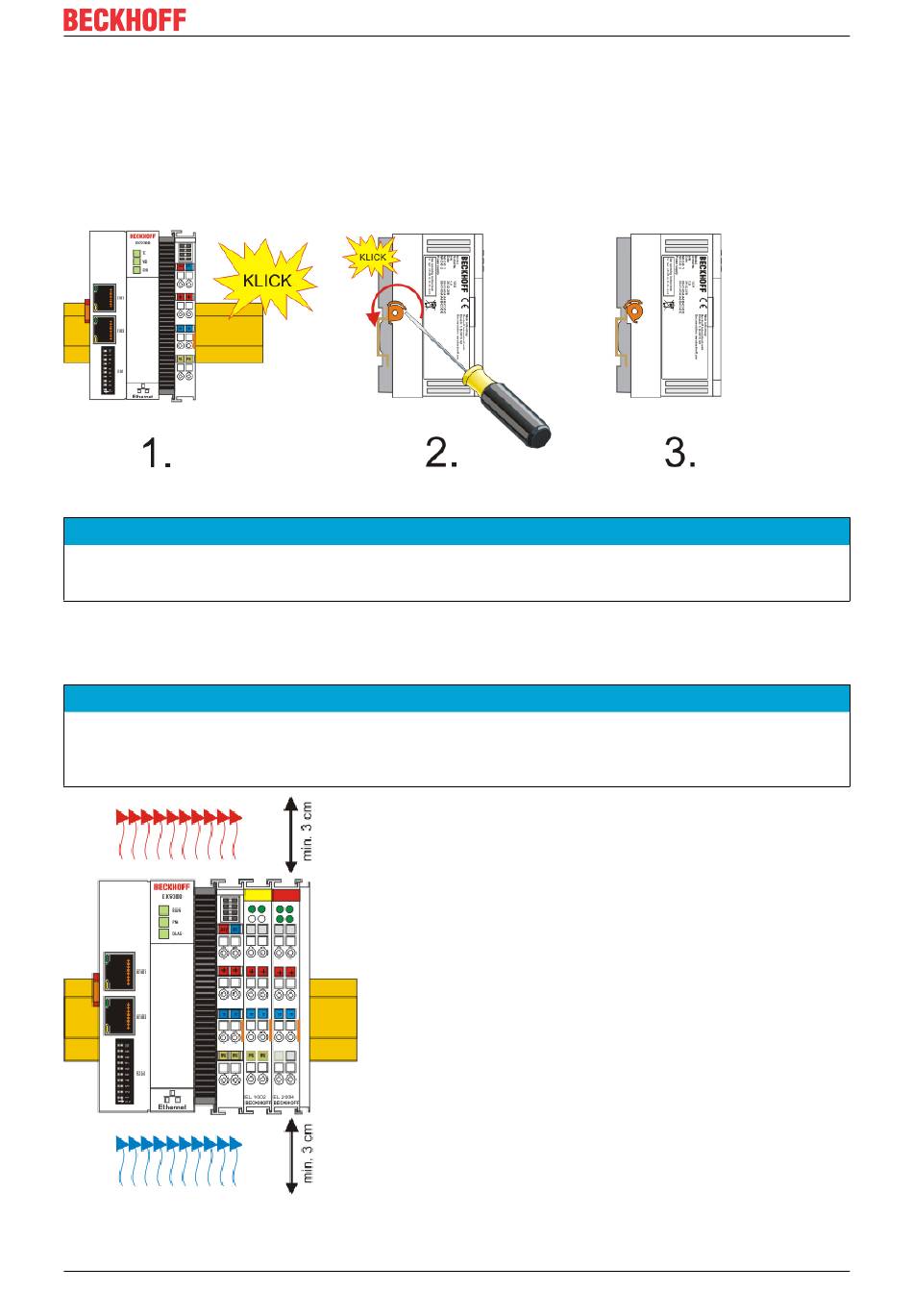

Abb. 8: Aufrasten auf die Tragschiene
Beschädigungen vermeiden!
Keine Gewalt oder zu großen Druck auf die Baugruppe ausüben!
Einbaulagen
Die Einbaulage des Buskopplers ist beliebig.
Einbaulagen von EtherCAT-Klemmen
Beachten Sie die Einbaulage der eingesetzten EtherCAT Klemmen, nicht alle haben eine beliebige
Einbaulage. Achten Sie auf die jeweiligen EtherCAT-Infrastrukturkomponenten und Installationshinweise.
Abb. 9: Empfohlene Abstände bei Standard Einbaulage
EK9320
HINWEIS
HINWEIS
Version: 1.0.0
Montage und Verdrahtung
21
