Konfiguration
5.3.1

EK9320 Settings

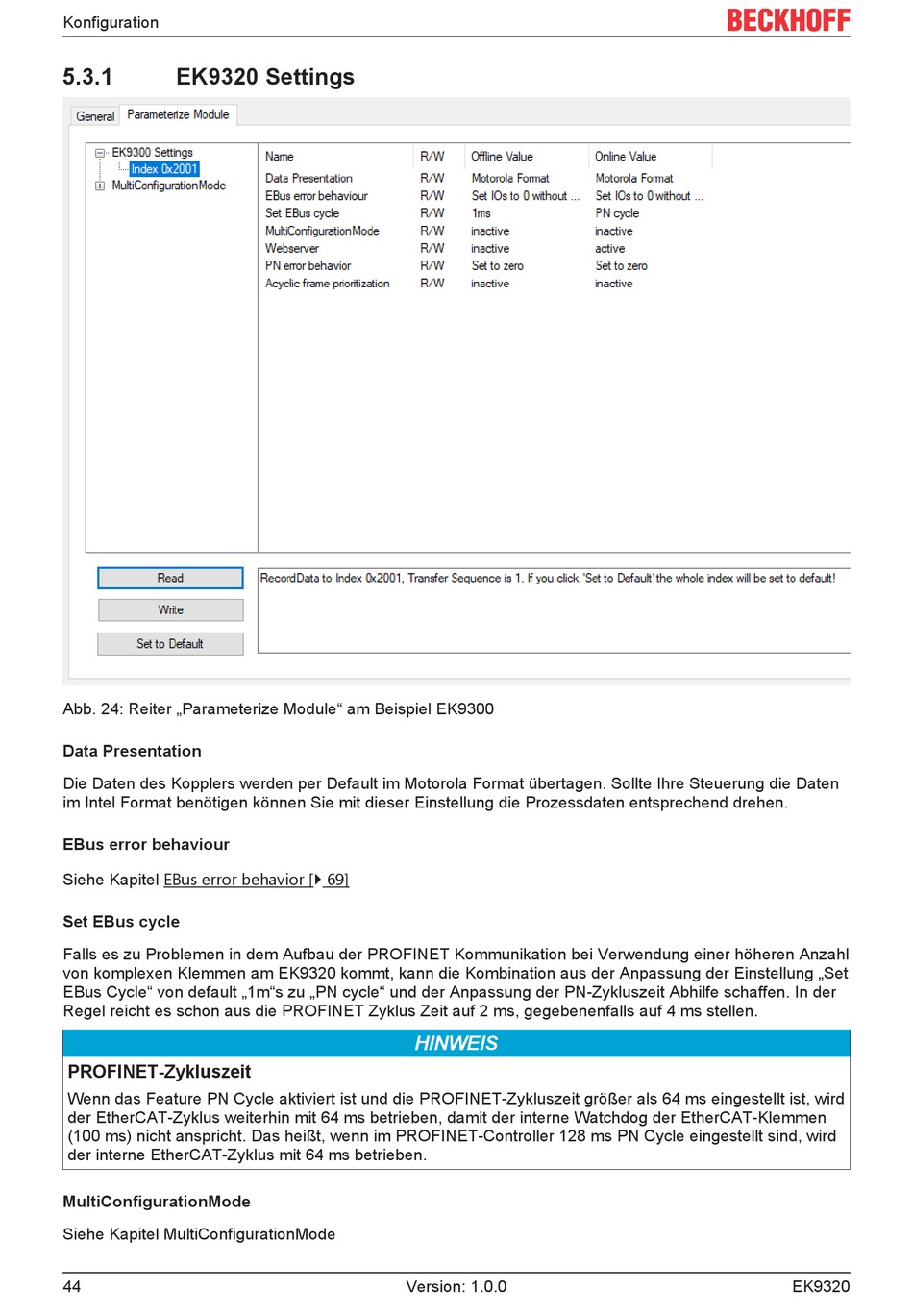

Abb. 24: Reiter „Parameterize Module" am Beispiel EK9300
Data Presentation
Die Daten des Kopplers werden per Default im Motorola Format übertagen. Sollte Ihre Steuerung die Daten
im Intel Format benötigen können Sie mit dieser Einstellung die Prozessdaten entsprechend drehen.
EBus error behaviour
Siehe Kapitel EBus error behavior [} 69]
Set EBus cycle
Falls es zu Problemen in dem Aufbau der PROFINET Kommunikation bei Verwendung einer höheren Anzahl
von komplexen Klemmen am EK9320 kommt, kann die Kombination aus der Anpassung der Einstellung „Set
EBus Cycle" von default „1m"s zu „PN cycle" und der Anpassung der PN-Zykluszeit Abhilfe schaffen. In der
Regel reicht es schon aus die PROFINET Zyklus Zeit auf 2 ms, gegebenenfalls auf 4 ms stellen.
PROFINET-Zykluszeit
Wenn das Feature PN Cycle aktiviert ist und die PROFINET-Zykluszeit größer als 64 ms eingestellt ist, wird
der EtherCAT-Zyklus weiterhin mit 64 ms betrieben, damit der interne Watchdog der EtherCAT-Klemmen
(100 ms) nicht anspricht. Das heißt, wenn im PROFINET-Controller 128 ms PN Cycle eingestellt sind, wird
der interne EtherCAT-Zyklus mit 64 ms betrieben.
MultiConfigurationMode
Siehe Kapitel MultiConfigurationMode
