Parametrierung und Inbetriebnahme
4
Parametrierung und Inbetriebnahme
4.1
Bedeutung des DIP-Schalters
10 poliger DIP-Schalter S001
Der DIP-Schalter hat folgende Bedeutung für die Ethernet Schnittstellen X001 und X002 die geswitcht sind:

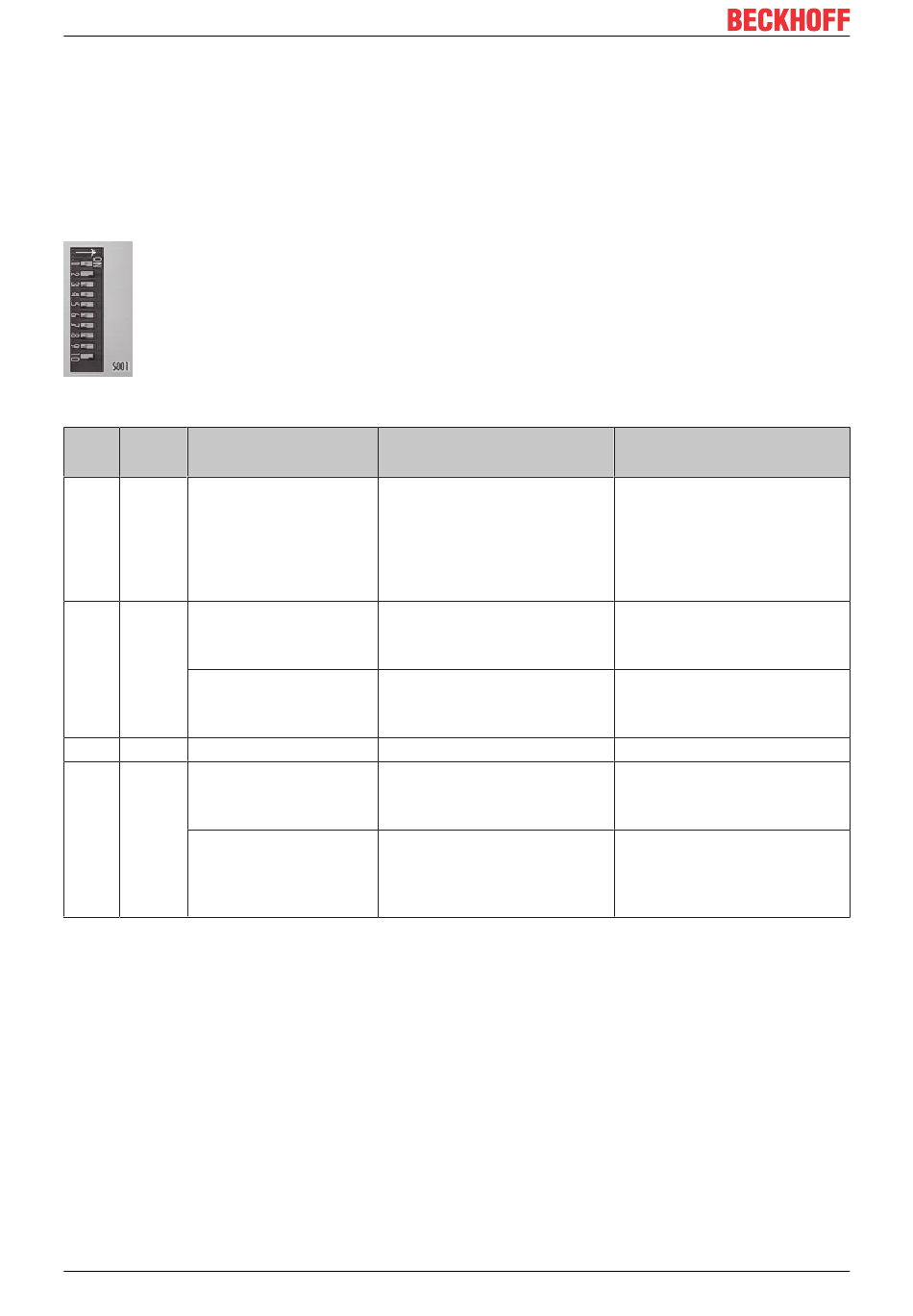

Abb. 14: DIP-Schalter EK9320 S001: Links off "0", rechts on "1"
DIP 9 DIP 10
Beschreibung
DIP 1..8
0
0
Letztes Byte der IP-
Adresse über die DIP-
Schalter 1 bis 8
0
1
DHCP
DIP-Schalter 1 bis 8 auf
OFF
DHCP
DIP-Schalter 1 bis 8 auf
ON
1
0
Reserviert
1
1
PROFINET-konform
DIP-Schalter 1 bis 8 auf
OFF
PROFINET mit festem
Namen
DIP-Schalter 1 bis 8 auf
ON
30
Verhalten bei Neustart
• PN-Name aus dem Speicher
• IP-Adresse über DIP-Schal-
ter
172.16.17.xxx (xxx DIP-
Schalter)
SNM 255.255.0.0
• PN-Name aus dem Speicher
• IP-Adresse und SNM über
DHCP
• PN-Name aus dem Speicher
• IP-Adresse aus dem Spei-
cher
• PN-Name aus dem Speicher
• IP-Adresse aus dem Spei-
cher
• PN-Name über
DIP-Schalter 1 bis 8
• IP-Adresse aus dem Spei-
cher
Version: 1.0.0
Verhalten bei Herstellerein-
stellung
• PN-Name wird Leerstring
• IP-Adresse über DIP-Schal-
ter
172.16.17.xxx (xxx DIP-
Schalter)
SNM 255.255.0.0
• PN-Name wird Leerstring
• IP-Adresse und SNM über
DHCP
• PN-Name wird Leerstring
• IP-Adresse 0.0.0.0
• PN-Name wird Leerstring
• IP-Adresse 0.0.0.0
• PN-Name über
DIP-Schalter 1 bis 8
• IP-Adresse 0.0.0.0
EK9320
