EK9320 Topologiebeispiel
Der Aufbau der EK9320 kann in einer Linie erfolgen, hierbei sollten folgende Punkte eingehalten werden:
- Maximal 20 Koppler hintereinander
- Es sollten keine Switches in der Linie verwendet werden

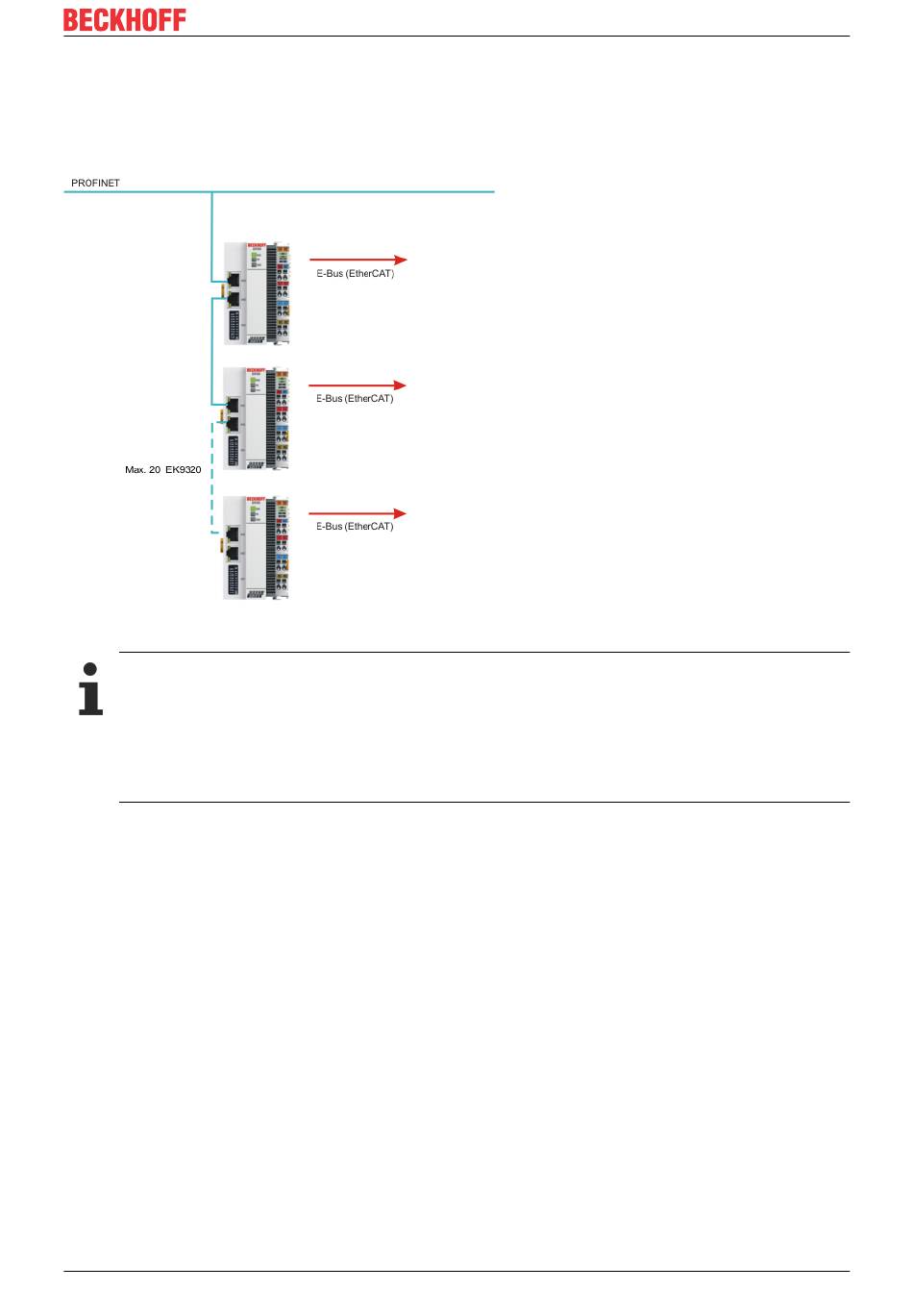

Abb. 13: EK9320 - Topologiebeispiel
Einsatz von Switch ohne LLDP
PROFINET verwendet zur Topologie Erkennung das LLDP Protokoll. Sollte der Switch den Sie
einsetzen dies nicht unterstützen, funktioniert die Topologie-Erkennung und die damit verbundenen
PROFINET-Dienste nicht ordnungsgemäß. Außerdem kommt es zu einem erhöhten
Netzwerkverkehr der sich mit jedem Switchport und angeschlossenem PROFINET-Teilnehmer
vervielfältigt. Als Auswirkungen können Störungen der Kommunikation bis hin zum
Kommunikationsabbruch einzelner PROFINET Teilnehmer zustanden kommen.
