Inštalácia

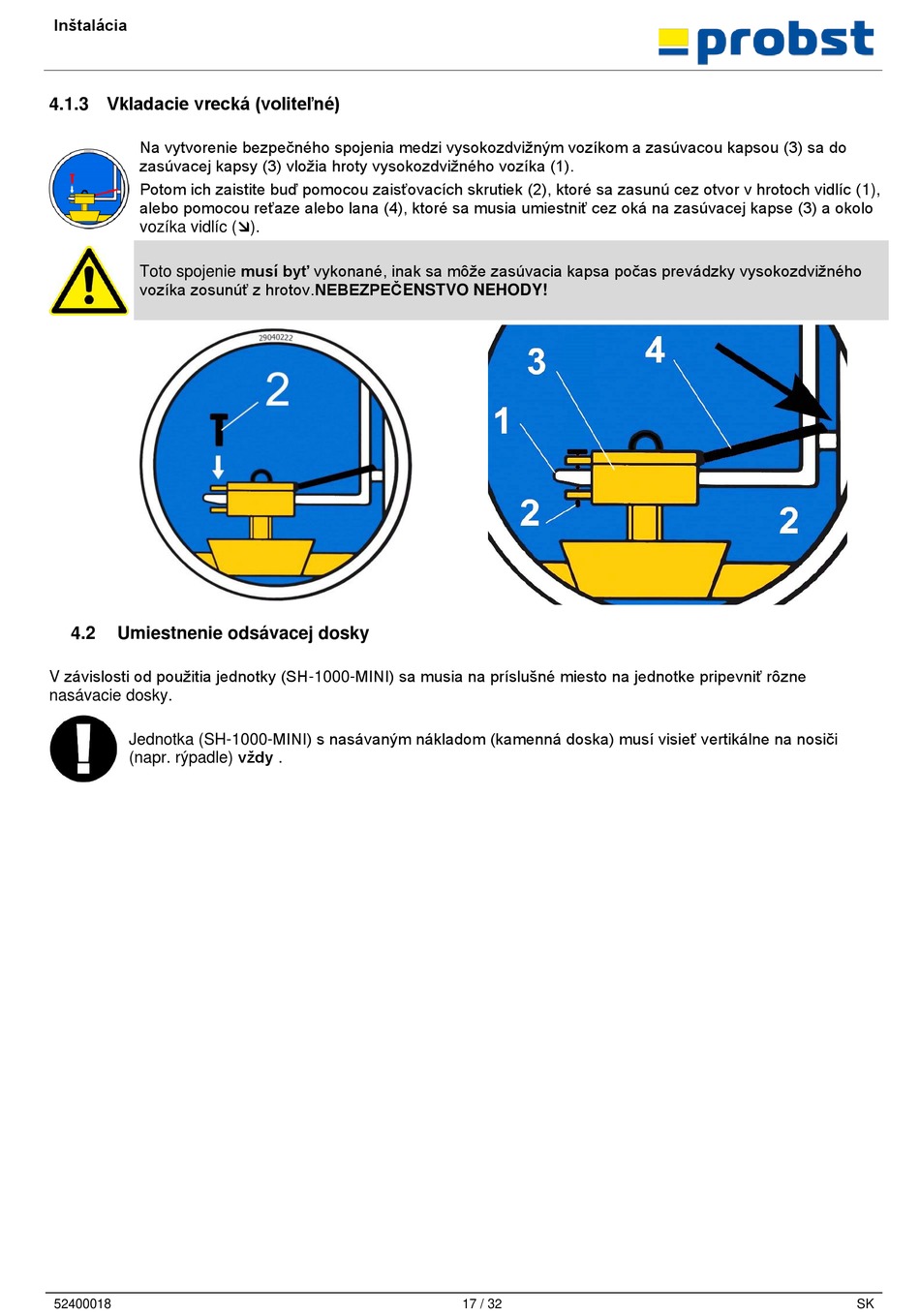

4.1.3 Vkladacie vrecká (voliteľné)
Na vytvorenie bezpečného spojenia medzi vysokozdvižným vozíkom a zasúvacou kapsou (3) sa do
zasúvacej kapsy (3) vložia hroty vysokozdvižného vozíka (1).
Potom ich zaistite buď pomocou zaisťovacích skrutiek (2), ktoré sa zasunú cez otvor v hrotoch vidlíc (1),
alebo pomocou reťaze alebo lana (4), ktoré sa musia umiestniť cez oká na zasúvacej kapse (3) a okolo
vozíka vidlíc ().
Toto spojenie musí byť vykonané, inak sa môže zasúvacia kapsa počas prevádzky vysokozdvižného
vozíka zosunúť z hrotov.NEBEZPEČENSTVO NEHODY!
4.2 Umiestnenie odsávacej dosky
V závislosti od použitia jednotky (SH-1000-MINI) sa musia na príslušné miesto na jednotke pripevniť rôzne
nasávacie dosky.
Jednotka (SH-1000-MINI) s nasávaným nákladom (kamenná doska) musí visieť vertikálne na nosiči
(napr. rýpadle) vždy .
52400018 17 / 32 SK
