Betriebsanleitung
Operating Instructions

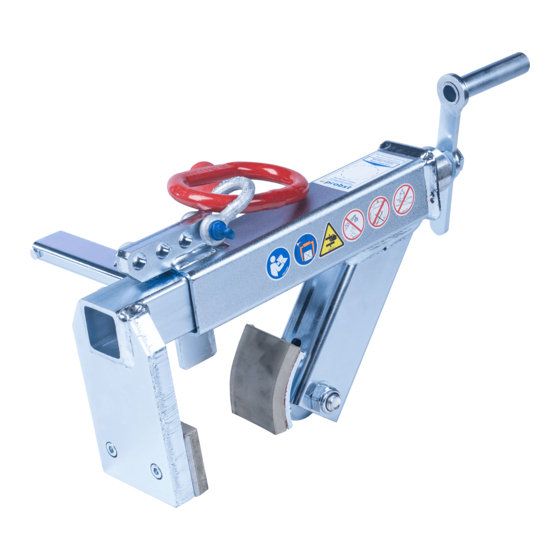

Stelensetzer SLS-8/20-G-VA
Stone Pillar Grab SLS-8/20-G-VA
SLS-8/20-G-VA
5310.0409
V1
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für probst SLS-8/20-G-VA

Inhaltszusammenfassung für probst SLS-8/20-G-VA

  • Seite 1 Betriebsanleitung Operating Instructions Stelensetzer SLS-8/20-G-VA Stone Pillar Grab SLS-8/20-G-VA SLS-8/20-G-VA 5310.0409...
  • Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
  • Seite 5 Betriebsanleitung Original Betriebsanleitung Stelensetzer SLS-8/20-G-VA SLS-8/20-G-VA 5310.0409...

  • Seite 6: Inhaltsverzeichnis

    Drehköpfe (optional) ..........................12 Bedienung................................13 Funktionsweise .............................. 13 Wartung und Pflege .............................. 15 Wartung ................................. 15 6.1.1 Mechanik ..............................15 Störungsbeseitigung ............................ 16 Reparaturen ..............................17 Prüfungspflicht .............................. 17 Hinweis zum Typenschild ..........................18 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 18 5310.0409...

  • Seite 7: Eg-Konformitätserklärung

    Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 24.01.2018................(M. Probst, Geschäftsführer) 5310.0409...

  • Seite 8: Sicherheit

    Sicherheit 4 / 18 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot.

  • Seite 9: Sicherheitskennzeichnung

    Sicherheit 5 / 18 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0213 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 50 mm 2904.0211 80 mm 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm 2904.0216 30 mm Greifgüter niemals außermittig aufnehmen (stets im...

  • Seite 10: Persönliche Sicherheitsmaßnahmen

    Sicherheit 6 / 18 Persönliche Sicherheitsmaßnahmen ● Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. ● Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. ●...

  • Seite 11: Sicherheit Im Betrieb

    Sicherheit 7 / 18 Sicherheit im Betrieb 2.9.1 Allgemeines  Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt.  Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr!  Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt.

  • Seite 12: Allgemeines

    Allgemeines 8 / 18 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät „Stelensetzer“ ist ausschließlich geeignet zur Verlegung von rechteckigen Stelen (aus Beton, Granit, gestockt oder mit glatter Oberfläche) mit einem geeigneten Hebezeug (z.B. Minibagger). ● Das Gerät darf nur für den in der Bedienungsanleitung beschriebenen bestimmungsgemäßen Einsatz unter Einhaltung der gültigen Sicherheitsvorschriften und unter Einhaltung der dementsprechenden gesetzlichen Bestimmungen u.
  • Seite 13 Allgemeines 9 / 18 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: ●...

  • Seite 14: Übersicht Und Aufbau

    Allgemeines 10 / 18 Übersicht und Aufbau Handkurbel für Greifbereichseinstellung Einhängeöse (mit Schwerpunktausgleich) für Trägergerät Handgriff Einstellbare Spannbacke Anschlag (einstellbar) Runde Spannbacke Abb.1 Technische Daten Greifbereich W Tragfähigkeit (WLL) Eigengewicht SLS-8/20-G-VA 80-200 mm 300 kg 11 kg 5310.0409...

  • Seite 15: Installation

    11 / 18 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Mechanische Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei...

  • Seite 16: Einstecktaschen (Optional)

    Installation 12 / 18 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss.

  • Seite 17: Bedienung

    Bedienung 13 / 18 Bedienung Funktionsweise  Zuerst den Greifbereich (des Stelensetzer SLS 8/20-G-VA) durch Drehen an der Handkurbel (1) einstellen. Das Gerät (SLS 8/20-G-VA) wird am liegenden Greifgut (Stele) angesetzt (siehe Bild ).  Um das Greifgut (Stele) in der Mitte zu greifen, muss der verstellbare Anschlag (5) einmalig positioniert werden.
  • Seite 18 Bedienung 14 / 18     5310.0409...

  • Seite 19: Wartung Und Pflege

    Wartung und Pflege 15 / 18 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann.

  • Seite 20: Störungsbeseitigung

    Wartung und Pflege 16 / 18 Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren (Greifbereichs-Einstellung) Greifbereich entsprechend der zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt...

  • Seite 21: Reparaturen

    Wartung und Pflege 17 / 18 Reparaturen ● Reparaturen am Gerät dürfen nur von Personen durchgeführt werden, die die dafür notwendigen Kenntnisse und Fähigkeiten besitzen. ● Vor der Wiederinbetriebnahme muss eine außerordentliche Prüfung durch einen Sachverständigen durchgeführt werden. Prüfungspflicht ● Der Unternehmer hat dafür zu sorgen, dass das Gerät mindestens jährlich durch einen Sachkundigen geprüft und festgestellte Mängel sofort beseitigt werden (...

  • Seite 22: Hinweis Zum Typenschild

    Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)!

  • Seite 23: Wartungsnachweis

    Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
  • Seite 25 Operating Instructions Translation of original operating instructions Stone Pillar Grab SLS-8/20-G-VA SLS-8/20-G-VA 5310.0409...
  • Seite 26 Maintenance and care ............................15 Maintenance ..............................15 6.1.1 Mechanical ..............................15 Trouble shooting ............................16 Repairs ................................17 Safety procedures ............................17 Hints to the type plate ..........................18 Hints to the renting/leasing of PROBST devices ..................18 5310.0409...

  • Seite 27: Ec-Declaration Of Conformity

    Address: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Authorized person for UK-documentation: Name: Nigel Hughes Address: Probst Ltd ; Unit 2 Fletcher House; Stafford Park 17; Telford Shropshire TF3 3DG, United Kingdom Signature, information to the subscriber: Erdmannhausen, 02.08.2021................(Eric Wilhelm, Managing director)

  • Seite 28: Safety

    Safety 4 / 18 Safety Safety symbols Danger to life! Identifies imminent hazard. If you do not avoid the hazard, death or severe injury will result. Hazardous situation! Identifies a potentially hazardous situation. If you do not avoid the situation, injury or damage to property can result.

  • Seite 29: Safety Marking

    Safety 5 / 18 Safety Marking PROHIBITION SIGN Symbol Meaning Order-No.: Size: 2904.0213 30 mm The transportation of non rectangular goods is not allowed! 2904.0212 50 mm 2904.0211 80 mm 2904.0210 30 mm It is not allowed to be under hanging loads. Danger to life! 2904.0209 50 mm 2904.0204...

  • Seite 30: Personal Safety Requirements

    Safety 6 / 18 Personal safety requirements ● Each operator must have read and understood the operating instructions (and all safety instructions). ● Only qualified, authorized personal is allowed to operate the device and all devices which are connected (lifting device/carrier). ...

  • Seite 31: Safety Procedures

    Safety 7 / 18 Safety procedures 2.9.1 General ● The use of the device is only permitted in proximity to the ground. Do not swing it over people heads. ● The stay under lifted load is forbidden. Danger to Life! ●...

  • Seite 32: General

    General 8 / 18 General Authorized use The device Stone Pillar Grab" is only suitable for laying rectangular stone pillars and palisades (madde of concrete, granite, bush-hammered or with a smooth surface) with a suitable lifting device(e.g. mini excavator). ● The device is only designed for the use specified in this documentation.
  • Seite 33 General 9 / 18 NOT ALLOWED ACTIVITIES: Unauthorized alterations of the device and the use of any self-made additional equipment could cause danger and are therefore forbidden! Never exceed the carrying capacity/working load limit (WLL) and the nominal width/gripping range of the device.

  • Seite 34: Survey And Construction

    Handle Adjustable clamping jaw Limit stop (adjustable) Round clamping jaw Fig.1 Technical data Type Gripping range W Carrying capacity (WLL) Dead weight SLS-8/20-G-VA 80-200 mm (3” – 7 ¾ ”) 300 kg (660 lbs) 11 kg (25 lbs) 5310.0409...

  • Seite 35: Installation

    Installation 11 / 18 Installation Mechanical connection Use only original accessories, in case of doubt consult the manufacturer. Take care that the carrying capacity / working load limit (WLL) of the lifting device/carrier is not exceeded, through the load of the device, the attaching devices (turning device, fork sleeves etc.) and the additional load of the gripping goods! Mechanical gripping devices always have to be gimballed, so they can swing freely in any position.

  • Seite 36: Fork Sleeves (Optional)

    Installation 12 / 18 4.1.3 Fork sleeves (optional) To establish a mechanical connection between the fork lift truck and the fork sleeves you have to put the forks into the fork sleeves and fix it with the locking bolt or with a chain/rope, connected to the eyelet on the fork sleeves and the lift frame.

  • Seite 37: Operation

    Operation 13 / 18 Operation Functional Principle ● First, adjust the gripping range (of the stone pillar SLS 8/20-G-VA) by turning the crank handle (1). ● The device (SLS 8/20-G-VA) is attached to the horizontal gripping good (stone pillar) (see figure ). ●...
  • Seite 38 Operation 14 / 18     5310.0409...

  • Seite 39: Maintenance And Care

    Maintenance and care 15 / 18 Maintenance and care Maintenance To ensure the correct function, safety and service life of the device the following points must be executed in the maintenance interval. Used only original spare parts, otherwise the warranty expires. All operations may only be made in closed state of the device! For all operations you have to make sure, that the device will not close unintended.

  • Seite 40: Trouble Shooting

    Maintenance and care 16 / 18 Trouble shooting ERROR CAUSE REPAIR The clamping-power is not big enough, the load is slipping out (optional)   The grippers are worn Replace the grippers (optional)   The maximum load is exceed Reduce the weight of.

  • Seite 41: Repairs

    Maintenance and care 17 / 18 Repairs ● Only persons with the appropriate knowledge and ability are allowed to repair the device. ● Before the device is used again, it has to be checked by an expert. Safety procedures  It is the contractor’s responsibility to ensure that the device is checked by an expert in periods of max.

  • Seite 42: Hints To The Type Plate

    Example: Hints to the renting/leasing of PROBST devices With every renting/leasing of PROBST devices the original operating instructions must be included unconditionally (in deviation of the users country's language, the respective translations of the original operating instructions must be delivered additionally)!
  • Seite 43 After each completed performance of a maintenance interval the included form must be fill out, stamped, signed and send back to us immediately 1) via e-mail to service@probst-handling.de / via fax or post Operator: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _...
  • Seite 44 ~ 626 ~ 65 ÖW min. 54 (68) GW min. 80 ÖW max. 215 Bkl. 100 GW max. 200 ~ 483 Tragfähigkeit / Working Load Limit WLL: kg / 661,4 Eigengewicht / Dead Weight: ~ 11 kg / ~ 24,25 Product Name: Stone Pillar Grab SLS-(/20-G ©...
  • Seite 45 20100026 43100891 33250082 21010006 20400005 43101041 21030008 21720002 20100014 20000127 21600005 33502249 20420002 20080002 43100740 20100018 20040003 20100015 © all rights reserved conform to ISO 16016 20000081 21790010 Datum Name Benennung Stelensetzer SLS 8/20-G-VA Erst. 8.2.2017 R.Seidel mit variabler Aufhängung Gepr.
  • Seite 46 A53100409 SLS-8/20-G-VA 29040629 29040056 29040028 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 03.02.2017 / Krasnikov, Igor 03.02.2017 / Krasnikov, Igor Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
