TECHNICKÉ INFORMÁCIE

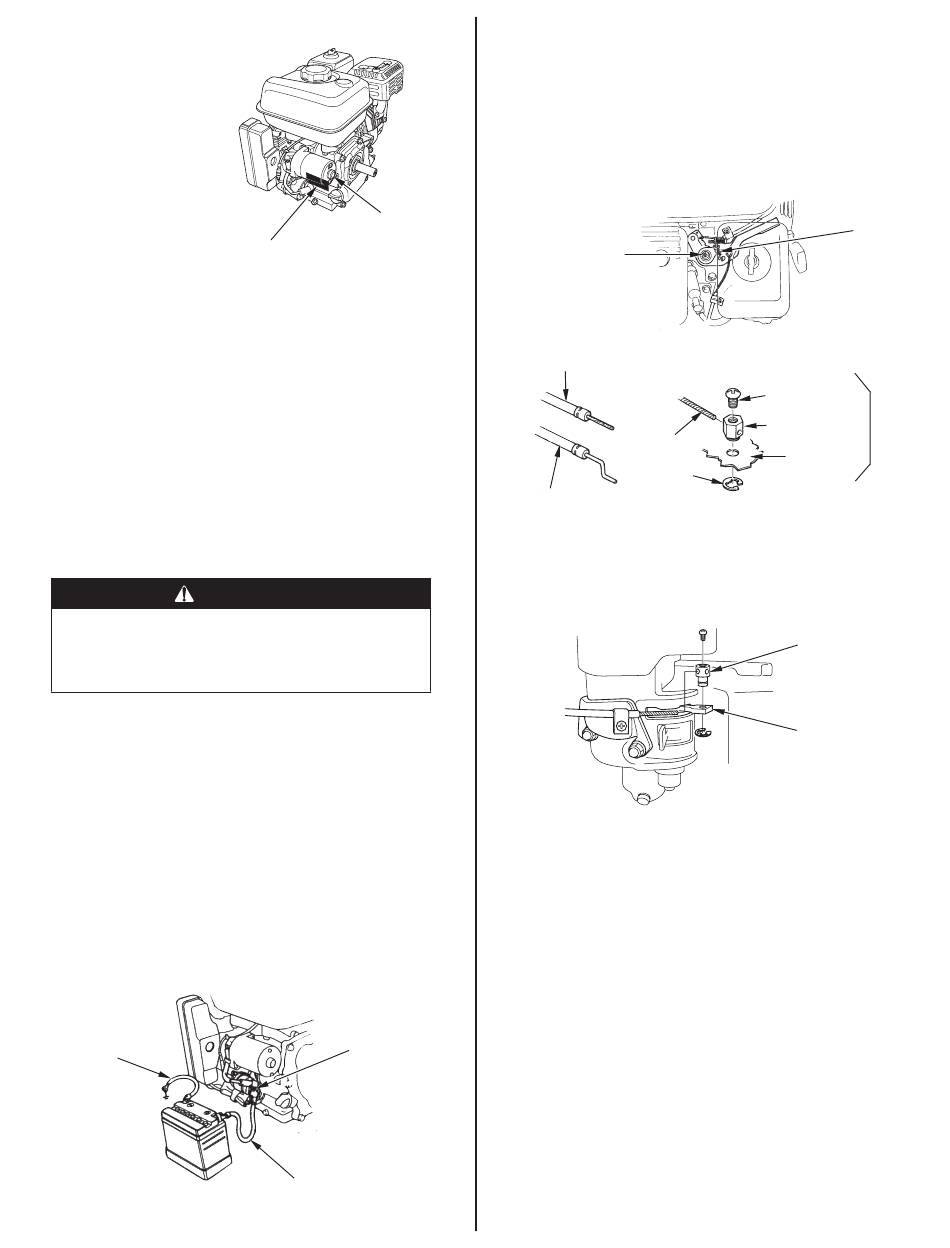

Umiestnenie sériového čísla
Do políčok nižšie si poznačte
si sériové číslo motora a jeho
typ a dátum nákupu. Tieto
informácie bude nutné uviesť pri
objednávaní dielov a v prípade
technických otázok alebo otázok
týkajúcich sa záruky.
UMIESTNENIE SÉRIOVÉHO
ČÍSLA A TYPU MOTORA
Sériové číslo motora: __ __ __ __ - __ __ __ __ __ __ __
Typ motora: ___ ___ ___ ___
Dátum nákupu: ______ / ______ / ______
Prípojné body akumulátora pre elektrický štartér (ak je vo výbave)
Použite 12 V akumulátor s kapacitou najmenej 18 Ah.
Dávajte pozor, aby ste akumulátor nepripojili opačnou polaritou. Nastal
by skrat nabíjacieho systému akumulátora. Vždy najprv pripojte kladný
(+) kábel k akumulátoru ešte pred pripojením záporného (-) kábla k
akumulátoru, aby ste nástrojmi nemohli spôsobiť skrat pri dotyku s
uzemnenou časťou pri uťahovaní skrutky kladného konca (+) kábla
akumulátora.
Ak nebudete dodržiavať správny postup, akumulátor by
mohol explodovať a vážne zraniť niekoho v okolí.
So zdrojmi iskier, otvoreným ohňom a dymiacimi
materiálmi sa nepribližujte k akumulátoru.
VÝSTRAHA: Články, póly a príslušenstvo akumulátora obsahujú olovo
a jeho zlúčeniny. Po manipulácii si umyte ruky.
1. Podľa obrázka pripojte kladný (+) kábel akumulátora ku kontaktu
solenoidu štartéra.
2. Záporný (-) kábel akumulátora pripojte k upevňovacej skrutke
motora, skrutke rámu alebo k inému vhodnému uzemňovaciemu
bodu motora.
3. Podľa obrázka pripojte kladný (+) kábel akumulátora ku kladnému
(+) kontaktu akumulátora.
4. Podľa obrázka pripojte záporný (-) kábel akumulátora k zápornému
(-) kontaktu akumulátora.
5. Kontakty a konce káblov namažte vazelínou.
ZÁPORNÝ (-) KÁBEL
AKUMULÁTORA
16
ELEKTRICKÝ ŠTARTÉR
(ak je vo výbave)
VÝSTRAHA
SOLENOID ŠTARTÉRA
KLADNÝ (+) KÁBEL AKUMULÁTORA
Spojenie diaľkového ovládania
Plynová páčka a páčka sýtiča majú otvory na pripevnenie voliteľného
kábla. Na nasledujúcich obrázkoch sú uvedené príklady montáže pevné
kábla a ohybného pleteného kábla. Ak používate ohybný pletený kábel,
podľa obrázka umiestnite aj vratnú pružinu.
Pri používaní plynu s diaľkovo umiestneným ovládačom je potrebné
uvoľniť treciu maticu plynovej páčky.
SPOJENIE DIAĽKOVÉHO OVLÁDANIA PLYNU
TRECIA MATICA
PLYNOVEJ PÁČKY
Pripevnenie jadra
ohybného kábla
Pripevnenie jadra
pevného kábla
SPOJENIE DIAĽKOVÉHO OVLÁDANIA SÝTIČA
SLOVENSKY
4 mm SKRUTKA
DRŽIAK KÁBLA
KÁBEL
PLYNOVÁ
5 mm
PÁČKA
ROZPORNÝ
POISTNÝ
KRÚŽOK
DRŽIAK KÁBLA
PÁČKA SÝTIČA
VRATNÁ PRUŽINA
VOLITEĽNE
