Technické údaje pre nastavenie GX120/160/200
POLOŽKA TECHNICKÉ ÚDAJE
Medzera medzi 0,7 – 0,8 mm
elektródami
zapaľovacej sviečky
Voľnobežné otáčky
1,400
150 ot./min.
Vôľa GX120 Nasávací: 0,15 ± 0,02 mm
ventilov (v GX200 Výfukový: 0,20 ± 0,02 mm
studenom
GX160 Nasávací: 0,08 ± 0,02 mm
stave)
Výfukový: 0,10 ± 0,02 mm
Iné technické údaje
Stručné informácie
Palivo Bezolovnatý benzín (pozri stranu 8)
USA
Mimo
USA
Motorový olej SAE 10W-30, API SJ alebo novšia, na všeobecné
použitie. Pozri stranu 8.
Olej v skrini Rovnaký ako motorový olej, pozri vyššie (ak je vo výbave).
redukcie
Zapaľovacia BPR6ES (NGK)
sviečka W20EPR-U (DENSO)
Údržba Pred každým použitím:
• Skontrolujte hladinu motorového oleja. Pozri stranu 9.
• Skontrolujte olej v skrini redukcie (ak je vo výbave).
Pozri stranu 9 – 10.
• Skontrolujte vzduchový filter. Pozri stranu 10.
Prvých 20 hodín:
• Vymeňte motorový olej. Pozri stranu 9.
• Vymeňte olej v skrini redukcie (ak je vo výbave).
Pozri stranu 10.
Následne:
Dodržiavajte plán údržby podľa strany 7.
ÚDRŽBA
Pozri stranu: 12
Pozri stranu: 13
Navštívte
autorizovaného
predajcu Honda
Nie sú potrebné žiadne iné nastavenia.
Oktánové číslo 86 alebo vyššie
Oktánové číslo (RON) 91 alebo vyššie USA
Oktánové číslo 86 alebo vyššie

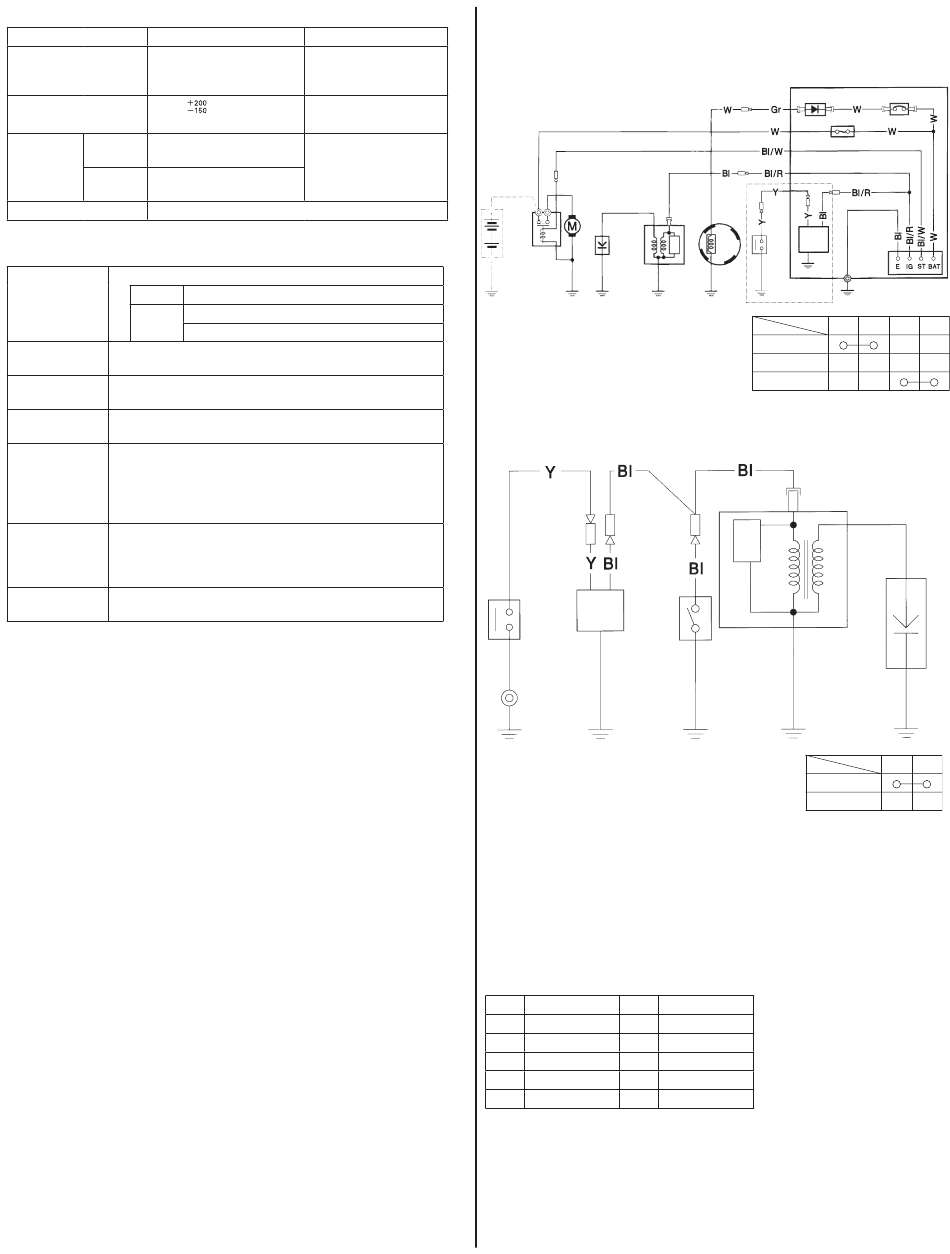

Schémy zapojenia
So systémom Oil Alert a elektrickým štartérom
(12)
(13)
(11)
(14)
So systémom Oil Alert a bez elektrického štartéra
(6)
(8)
(1) RIADIACA SKRINKA
(2) USMERŇOVAČ
(3) POISTKA
(4) PRERUŠOVAČ OBVODU
(5) SPÍNAČ MOTORA
(6) JEDNOTKA SYSTÉMU
OIL ALERT
(7) Model s jednotkou Oil Alert (14) AKUMULÁTOR (12 V)
Bl Čierny
Y Žltý
Bu Modrý
G Zelený
R Červený
W Biely
SLOVENSKY
(2)
(8)
(10)
(9)
(7)
OFF
ON
START
(10)
(5)
(8) SPÍNAČ HLADINY OLEJA
(9) NABÍJACIA CIEVKA
(10) ZAPAĽOVACIA CIEVKA
(11) ZAPAĽOVACIA SVIEČKA
(12) ŠTARTÉR
(13) SOLENOID ŠTARTÉRA
Br Hnedý
O Oranžový
Lb Bledomodrý
Lg Bledozelený
P Ružový
Gr Šedý
(1)
(4)
(3)
(5)
(6)
IG E BAT ST
(11)
IG E
OFF
ON
