Čistenie
Typy s dvojitými filtračnými
vložkami
1. Odmontujte krídlovú maticu
z krytu vzduchového filtra a
zložte kryt.
2. Odmontujte krídlovú
maticu zo vzduchového
filtra a vyberte filter.
3. Z papierovej filtračnej
vložky vyberte penovú
filtračnú vložku.
4. Obe vložky vzduchového
filtra skontrolujte. V
prípade poškodenia ich
vymeňte. Papierovú
vložku vzduchového filtra
vymieňajte vždy podľa
intervalu údržby
(pozri str. 7).

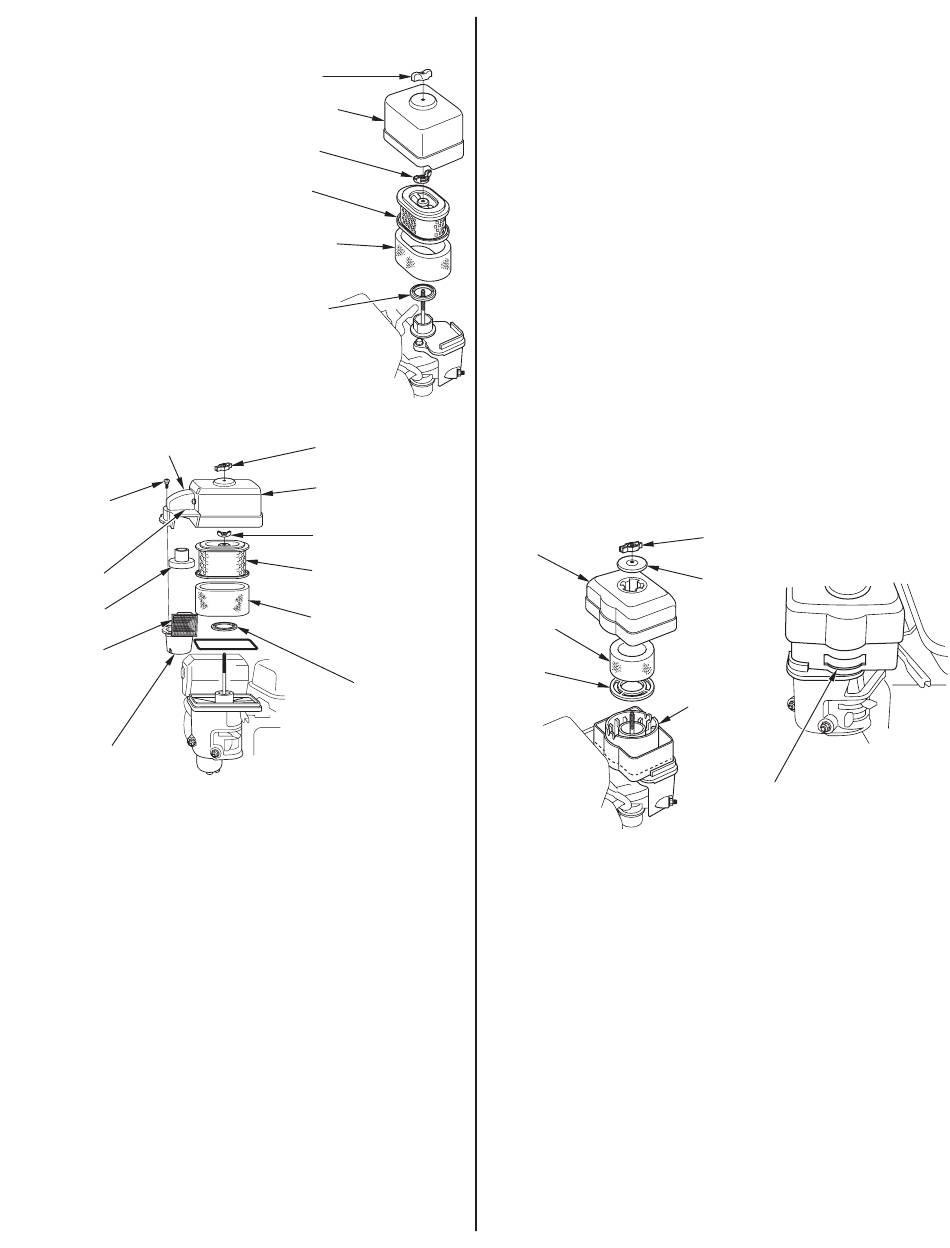

CYKLÓNOVÝ TYP S DVOJITOU FILTRAČNOU VLOŽKOU
KRYT PREDČISTIČA
SKRUTKA S
PLOCHOU
HLAVOU (3)
DRÁŽKA
VODIACI
ELEMENT
VZDUCHU
ZÁPADKA
CYKLÓNOVÝ KRYT
5. Ak chcete vložky vzduchového filtra znova použiť, vyčistite ich.
Papierová vložka filtra: Nečistoty odstráňte niekoľkonásobným
vyklepaním vložky filtra na tvrdom povrchu, príp. prefúknutím
stlačeným vzduchom (neprekračujte tlak 207 kPa², 2.1 kgf/cm
vložku filtra zvnútra. Nečistoty nikdy neodstraňujte kefou. Kefovaním
by ste nečistoty vtlačili do vlákien.
Penová vložka filtra: Vyčistite ju v teplej mydlovej vode, opláchnite
ju a nechajte dôkladne vyschnúť. Príp. ju vyčistite v nehorľavom
rozpúšťadle a nechajte vyschnúť. Vložku filtra ponorte do čistého
motorového oleja a následne vytlačte všetok nadbytočný olej. Ak v
pene ponecháte príliš veľa oleja, motor bude po naštartovaní dymiť.
6. IBA PRE CYKLÓNOVÝ TYP: Z krytu predčističa odmontujte tri
skrutky s plochou hlavou. Následne odmontujte cyklónový kryt a
vodiaci element vzduchu. Diely umyte vodou, dôkladne ich osušte a
znova ich namontujte.
Skontrolujte, či ste vodiaci element vzduchu namontovali podľa obrázka.
Cyklónový kryt namontujte tak, aby západky prívodu vzduchu zapadli
do drážok v kryte predčističa.
ŠTANDARDNÝ TYP S DVOJITOU
FILTRAČNOU VLOŽKOU
KRÍDLOVÁ
MATICA
KRYT
VZDUCHOVÉHO
FILTRA
KRÍDLOVÁ
MATICA
PAPIEROVÁ
VLOŽKA FILTRA
PENOVÁ VLOŽKA
FILTRA
TESNENIE
KRÍDLOVÁ MATICA
KRYT VZDUCHOVÉHO FILTRA
KRÍDLOVÁ MATICA
PAPIEROVÁ VLOŽKA FILTRA
PENOVÁ VLOŽKA FILTRA
TESNENIE
) cez
2
7. Pomocou vlhkej handričky utrite nečistoty z vnútornej časti krytu
a zo skrine filtra vzduchu. Dávajte pozor, aby nečistoty nevnikli do
vzduchového kanála, ktorý vedie do karburátora.
8. Penovú filtračnú vložku vložte do papierovej vložky a znovu
zmontujte zostavený vzduchový filter. Skontrolujte, či je pod
vzduchovým filtrom umiestnené tesnenie na správnom mieste.
Pevne dotiahnite krídlovú maticu vzduchového filtra.
9. Namontujte kryt vzduchového filtra a pevne dotiahnite krídlovú maticu.
Typ na báze olejového kúpeľa
1. Odmontujte krídlovú maticu a odmontujte uzáver a kryt
vzduchového filtra.
2. Z krytu vyberte vložku vzduchového filtra. Kryt a vložku filtra vyčistite
v teplej mydlovej vode, opláchnite ich a nechajte dôkladne vyschnúť.
Príp. ich vyčistite v nehorľavom rozpúšťadle a nechajte vyschnúť.
3. Vložku filtra ponorte do čistého motorového oleja a následne vytlačte
všetok nadbytočný olej. Ak v pene ponecháte príliš veľa oleja, motor
bude dymiť.
4. Použitý olej vyprázdnite z krytu filtra vzduchu, pomocou nehorľavého
rozpúšťadla vypláchnite všetky nahromadené nečistoty a kryt vysušte.
5. Kryt vzduchového filtra naplňte olejom po značku OIL LEVEL
(hladina oleja). Použite rovnaký olej, ktorý je odporúčaný pre motor
(pozri str. 8).
Objem oleja: 60 cm
6. Znova zložte vzduchový filter a pevne dotiahnite krídlovú maticu.
KRYT VZDUCHOVÉHO
FILTRA
VLOŽKA
VZDUCHOVÉHO
FILTRA
MRIEŽKA
SLOVENSKY
3
KRÍDLOVÁ MATICA
VIEČKO
TELESO
VZDUCHOVÉHO
FILTRA
HLADINA OLEJA
