Installation

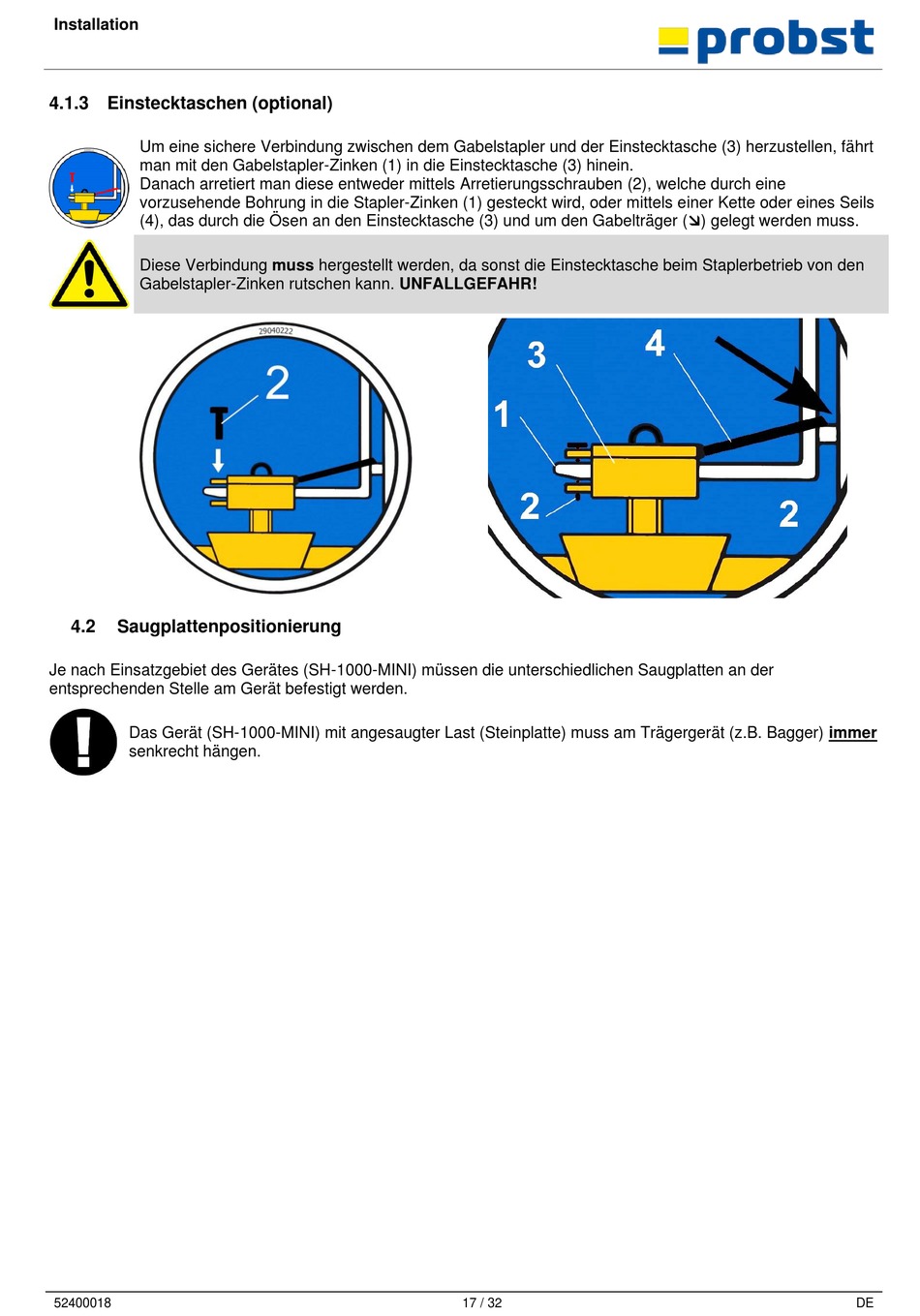

4.1.3 Einstecktaschen (optional)

Um eine sichere Verbindung zwischen dem Gabelstapler und der Einstecktasche (3) herzustellen, fährt
man mit den Gabelstapler-Zinken (1) in die Einstecktasche (3) hinein.
Danach arretiert man diese entweder mittels Arretierungsschrauben (2), welche durch eine
vorzusehende Bohrung in die Stapler-Zinken (1) gesteckt wird, oder mittels einer Kette oder eines Seils
(4), das durch die Ösen an den Einstecktasche (3) und um den Gabelträger () gelegt werden muss.
Diese Verbindung muss hergestellt werden, da sonst die Einstecktasche beim Staplerbetrieb von den
Gabelstapler-Zinken rutschen kann. UNFALLGEFAHR!
4.2

Saugplattenpositionierung

Je nach Einsatzgebiet des Gerätes (SH-1000-MINI) müssen die unterschiedlichen Saugplatten an der
entsprechenden Stelle am Gerät befestigt werden.
Das Gerät (SH-1000-MINI) mit angesaugter Last (Steinplatte) muss am Trägergerät (z.B. Bagger) immer
senkrecht hängen.
