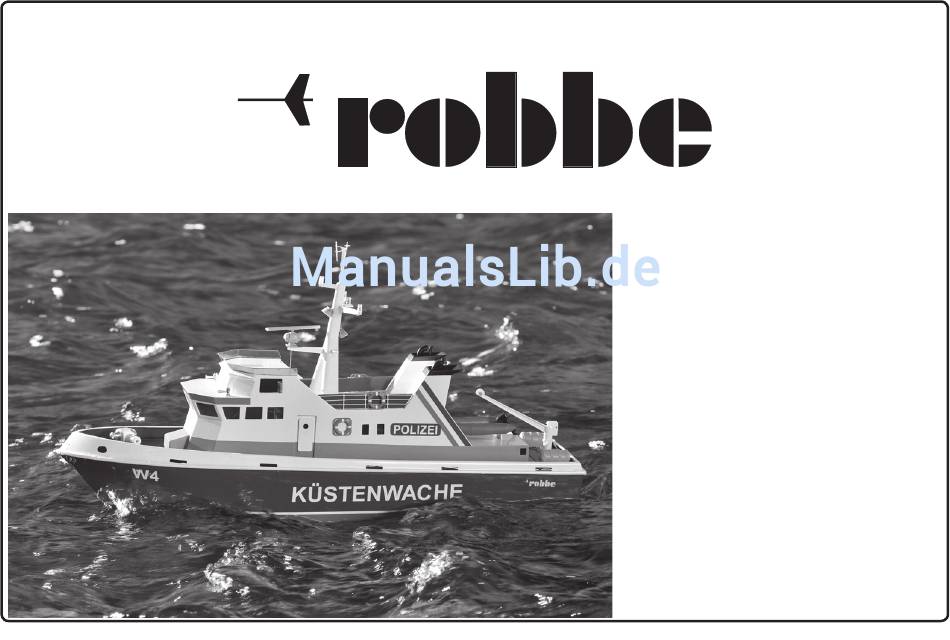

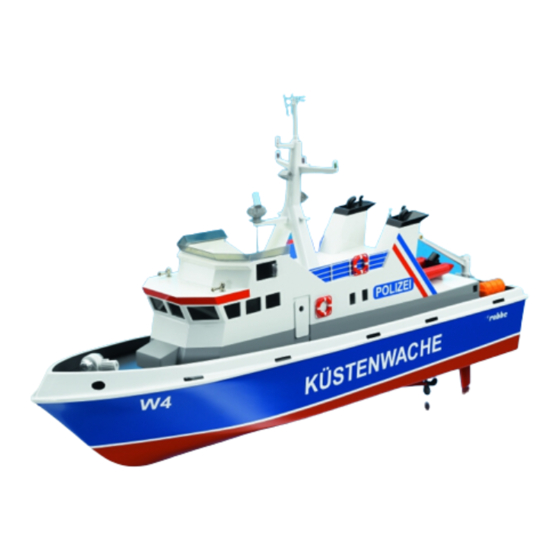

  • Seite 1 Bau- und Betriebs­anleitung Polizeiboot No. 1050...
  • Seite 2 Die Bohrungen in den Tiefziehteilen nach Markierungen und Sickerwasser in Berührung kommen können. Maßangaben in den Abbildungen anbringen. Zwischen den Kunststoff - Einzelteilen entstandene Fugen können mit einem Kunststoffspachtel, z.B. robbe-rostuff- Hinweis zu den Sonderfunktionen Frästeile micro zugespachtelt und anschließend sauber verschliffen Das Modell ist für vielfältige Sonderfunktionen geeignet Es...
  • Seite 3 Bau- und Betriebs­anleitung 1050 Polizeiboot W4 Baustufe 1, die Antriebsanlage Bezeichnung, Maße in mm Stück Rumpf, Tzt „B“ Bootsständer, Tzt „DP“ Doppelklebeband 2, n.e. - Die 4 mm Löcher für Stevenrohr und Ruderlager bohren. - Den Bootsständer „B“ mit Doppelklebebandstreifen „DP“...
  • Seite 4 Bau- und Betriebs­anleitung Polizeiboot W4 1050 Bezeichnung, Maße in mm Stück Ø 2 x Ø 4 x 5 Elektromotor Entstörkondensator, 100 nF Entstörkondensator, 47 nF Isolierschlauch Ø 1 / 1,5 Motor-Anschlußkabel, rot + schwarz je 1 AMP-Stecker 1.18 Isolierkörper Inbusschraube M 2,5 x 6 1.10...
  • Seite 5 Bau- und Betriebs­anleitung 1050 Polizeiboot W4 Bezeichnung, Maße in mm Stück 1.20 1.19 Bodenplatte, Fr 1.20 Stützspant, Fr 1.19 - Antriebseinheit und Bodenplatte 1.19 in den Rumpf setzen, wobei der Motorspant in die Platte einrasten muss. Der Spant muss leichtgängig in der Nut der Platte 1.19 sitzen.
  • Seite 6 Bau- und Betriebs­anleitung 1050 Polizeiboot W4 Baustufe 2, die Ruderanlage Bezeichnung, Maße in mm Stück Grundplatte, Fr Seitenteil, Fr Servorahmen, Fr Blechschraube Ø 2,2 x 6,5 Ruderblatt Ruderwelle, Ø 3 x 72 Unterlegscheibe Ø 3,2 x Ø 7 O-Ring, Ø 2,7 x 1,5 Ruderkoker Ø...
  • Seite 7: Rudergestänge Aus Dem Ms-Draht (Mit Gewinde)

    Bau- und Betriebs­anleitung Polizeiboot W4 1050 Bezeichnung, Maße in mm Stück 2.10 Ruderhebel 2.17 2.11 2.11 Stellring, Ø 3 x Ø 7 x 5 2.12 2.12 Schraube M 3 x 8 2.13 Servo 1, n.e 2.10 2.14 Servohebel 1, n.e.
  • Seite 8 Bau- und Betriebs­anleitung 1050 Polizeiboot W4 Baustufe 3, Deck und Verschanzung Bezeichnung, Maße in mm Stück Hauptdeck, Tzt Lukenrahmen, Fr Ruderluke, Fr - Das Hauptdeck rundum beschneiden, Rand unter der Lukenöffnung wegschneiden. - Große Decksöffnung aufschneiden, sodass nur noch der Süllrand stehenbleibt - Pfeil.
  • Seite 9 Bau- und Betriebs­anleitung 1050 Polizeiboot W4 Bezeichnung, Maße in mm Stück Schanzkleid, Tzt - Schanzkleid 3.4 beschneiden. Schnittkanten glät- ten. Schnittdars­tellungen T-T beachten. 1: Äußeren Rand beschneiden. 2: Inneren Rand beschneiden. 3: Fertiges Schanzkleid - Schanzkleid 3.4 genau anpassen und mit Klebe- bandstreifen fixieren.
  • Seite 10 Bau- und Betriebs­anleitung 1050 Polizeiboot W4 Baustufe 4, der Aufbau Bezeichnung, Maße in mm Stück Boden, Fr Querwand, vorn, Fr Aufdopplung Seitenwand, Fr Seitenwand links, Fr Rückwand, Fr Schalterplatte, Fr Seitenwand rechts, Fr Boden, Fr Achterwand, Fr 4.10 Boden, Steuerstand, Fr 4.11...
  • Seite 11 Bau- und Betriebs­anleitung Polizeiboot W4 1050 Bezeichnung, Maße in mm Stück 4.12 Aufbau-Vorderteil, Tzt 4.13 Gerätekiste, Tzt Hinweis­: Wahlweise können die Fensteraufkleber als Dekor oder als Fenstermasken verwendet werden. - Zum Ausarbeiten der Scheiben die Fenstermasken aus dem Dekorbogen austrennen und nach Maßan- gaben aufkleben.
  • Seite 12 Bau- und Betriebs­anleitung Polizeiboot W4 1050 Bezeichnung, Maße in mm Stück 4.16 4.19 4.14 Tür, Fr 4.15 4.15 Vorderwand, Schornstein, Fr 4.17 4.16 Deckel, Schornstein, Fr 4.17 Rückwand, Schornstein, Fr 4.18 Seitenwand, innen, Schornstein, Fr 4.19 Abdeckung unten, Fr - Das Aufbau-Vorderteil 4.12 an den Aufbau setzen.
  • Seite 13 Bau- und Betriebs­anleitung 1050 Polizeiboot W4 Baustufe 5, der Mast 5.17 5.17 5.16 Bezeichnung, Maße in mm Stück 5.18 Mast, Ku Sp Lautsprecherträger, Fr 5.15 Radarträger, Ku Sp 5.14 Saling, Ku Sp 5.14 5.16 Lampenträger, Ku Sp Lampe, weiß mit Birnchen 1, BS Lampe, grün mit Birnchen...
  • Seite 14 Bau- und Betriebs­anleitung Polizeiboot W4 1050 Baustufe 6, Aufbau-Komponenten Bezeichnung, Maße in mm Stück Scheibe, Fahrstand, Tzt Rahmen, Fahrstand, Fr Rückwand, Fr Seitenwand, Fr Längswand, Fr Abdeckung, Fr Schlauchboot-Oberteil, Ku 1, BS Schlauchboot-Unterteil, Ku 1, BS Schlauchboot-Boden, Ku 1, BS 6.10...
  • Seite 15 Bau- und Betriebs­anleitung 1050 Polizeiboot W4 Baustufe 7, Fertigstellen des Aufbaus 7.10 Bezeichnung, Maße in mm Stück Frontverglasung Seitenscheiben 7.10 6.2 - 6.6 Seitenscheiben Bullaugenverglasung Maschinenraumverglasung Heckscheibenverglasung Relingszug oben, MS-Draht Ø 1 x 116 Relingszug mitte, MS-Draht Ø 1 x 106 Relingszug unten, MS-Draht Ø...
  • Seite 16 Bau- und Betriebs­anleitung 1050 Polizeiboot W4 Bezeichnung, Maße in mm Stück 7.11 Nebelhorn 2, BS 7.12 Lüfter 2, BS 7.13 6.7 - 6.12 7.12 7.13 Auspuffrohr 2, BS 7.14 Blechschraube Ø 2,2 x 9,5 5.1 - 5.21 - Nebelhörner 7.11 einkleben.
  • Seite 17 Bau- und Betriebs­anleitung Polizeiboot W4 1050 Baustufe 8, Radar Bezeichnung, Maße in mm Stück 8.13 Kleinstgetriebemotor 1, n.e. Entstörsatz 1, n.e. Motor-Anschlußkabel 1, n.e. Motorplatte, Fr 8.11 Boden, Kupplungsgehäuse, Fr Seitenteil, Kupplungsgehäuse, Fr Rückwand, Kupplungsgehäuse, Fr Deckel, Kupplungsgehäuse, Fr Kupplungsschlauch, Ø 1,2 x Ø 5 x 20 1, BS 8.10...
  • Seite 18 Bau- und Betriebs­anleitung 1050 Polizeiboot W4 Baustufe 9, Endarbeiten am Aufbau Bezeichnung, Maße in mm Stück Rettungsring 4, BS Positionslampe rot 1, BS Positionslampe grün 1, BS Flagge 1, BS Flaggenstock 1, BS Fuß, Flaggenstock 1, BS - Rettungsringe 9.1 am Aufbau bzw. an der Reling ver- kleben, 1:1 Plan beachten.
  • Seite 19 Bau- und Betriebs­anleitung 1050 Polizeiboot W4 Baustufe 10, Ankerwinde und Kran, Fertigstellung 10.4 Deck 10.6 Bezeichnung, Maße in mm Stück 10.5 10.1 Welle, Ø 2 x 34 MS-Draht 1, BS 10.2 Windengehäuse, Ku 1, BS 10.3 Spillkopf, Alu 1, BS 10.4...
  • Seite 20: Vorreiber

    Bau- und Betriebs­anleitung Bau- und Betriebs­anleitung 1050 Polizeiboot W4 Bezeichnung, Maße in mm Stück 10.16 Rettungsinsel, zweiteilig 2, BS 10.17 Vorreiber 10.18 Blechschraube, Ø 2,2 x 6,5 Senkkopf - Die zwei Schalen der Rettungsinsel 10.16 zusam- menkleben. Rettungsinsel auf das Deck kleben.
  • Seite 21 Bau- und Betriebs­anleitung Polizeiboot W4 1050 Baustufe 11, RC-Einbau, Grundfunktionen 11.3 Bezeichnung, Maße in mm Stück 11.1 Empfänger 1, n.e. 11.2 Regler 1, n.e. 11.1 11.3 Fahrakku 2, n.e. 11.4 Schiffsschraube 11.5 Antennensteckverbindung 1, n.e. - Nachstehend ist der Betrieb des Modells mit einer 2- Kanal-Anlage gezeigt.
  • Seite 22 Alle eingebauten Sonderfunktionen kontrollieren. 11.4 Das fahrfertige Modell in eine Badewanne setzen. Bei Verwendung der empfohlenen robbe Komponen- ten ergibt sich das Eintauchen bis zur Konstruktions- wasserlinie (CWL) automatisch. Zum Trimmen können die Akkus in Längsrichtung und die RC Komponenten seitlich verschoben werden.
  • Seite 23 Bau- und Betriebs­anleitung 1050 Polizeiboot W4 8139 11.2 8253 2.13 UNICHAR GE R 6 No .8500 150 mA 180 mA 600 mA 60 mA 60 mA 150 mA NC / NC / NIMH NIMH / Accu Acc u 11.3 Akku Akku 11.3...
  • Seite 24 Bau- und Betriebs­anleitung Polizeiboot W4 1050 Identifikationszeichnung 1, Fräsplatte, verkleinerte Darstellung 4.16 4.10 4.16 4.18 4.18 4.14 4.14 4.19 4.19 4.17 4.17 4.11 6.12...
  • Seite 25 Bau- und Betriebs­anleitung 1050 Polizeiboot W4 Identifikationszeichnung 2, Fräsplatte, verkleinerte Darstellung 1.20 4.15 5.11 5.13 5.10 5.15 4.15 8.11 5.11 5.13 1.19 1.11...
  • Seite 26 Bau- und Betriebs­anleitung 1050 Polizeiboot W4 Identifikationszeichnung 3, Verglasung Maßstab 1:1...
  • Seite 27 Bau- und Betriebs­anleitung Polizeiboot W4 1050 Hiermit erklärt die robbe Modellsport GmbH & Co. KG, dass sich dieses Gerät in Übereinstimmung mit den grundle- genden Anforderungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original- Konformitätserklärung finden Sie im Internet unter www.rob- be.com, bei der jeweiligen Gerätebeschreibung durch Aufruf...
  • Seite 28 Irrtum und technische Änderungen vorbehalten Copyright robbe-Modellsport 2008 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der robbe-Modellsport GmbH & Co.KG robbe Modells­port GmbH & Co. KG Metzlos­ers­tr. 36 Telefon: 06644 / -0 D-36355 Grebenhain www.robbe.com robbe-Form 40-5332 AHAI...
