5.6.2.

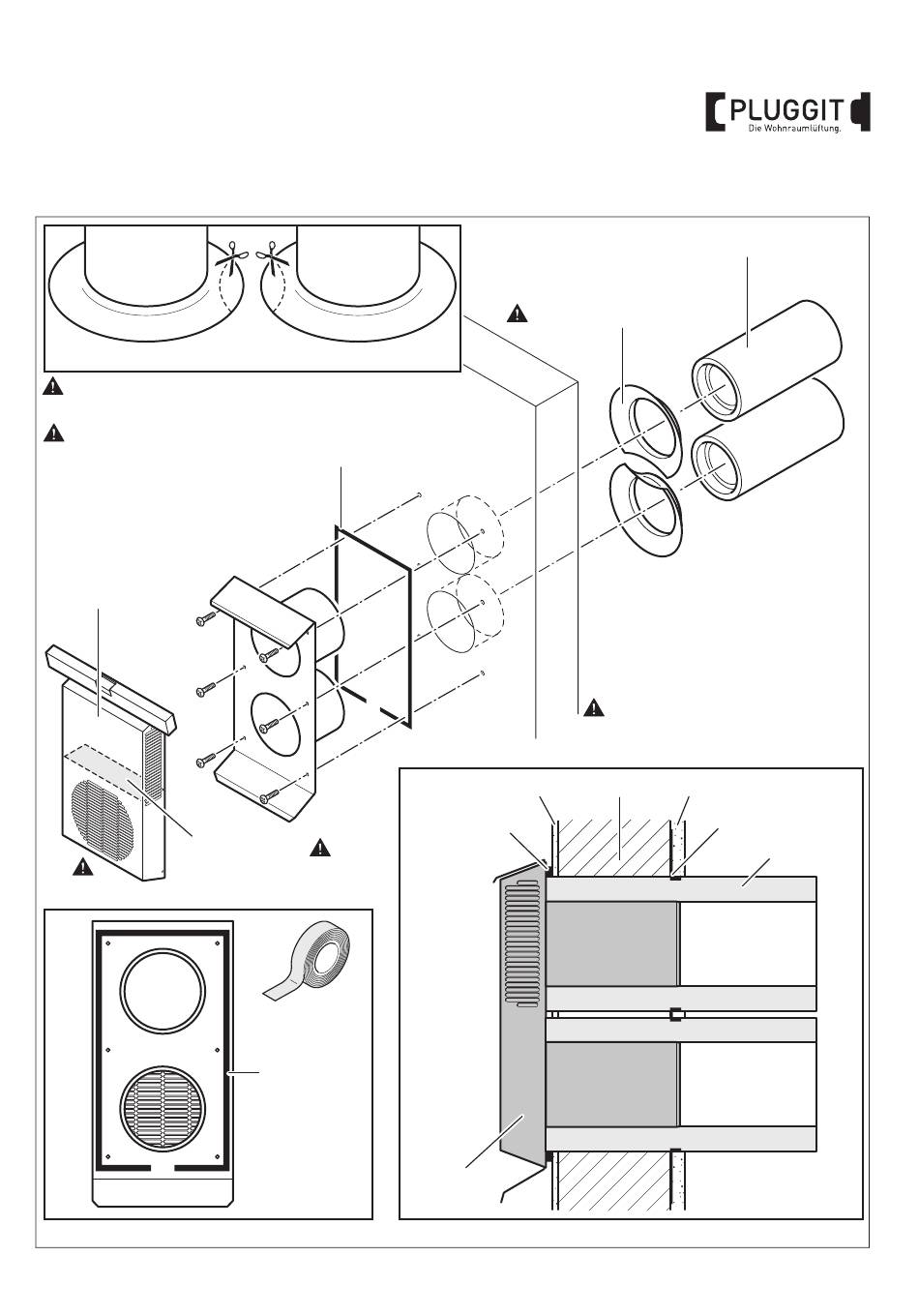

Wetterschutzgitter installieren

Isolierstreifen an der Gittertrennwand Fort-
luft/Außenluft anbringen.
Der Fortluftauslass befindet
sich auf der Frontseite des
WSGxxxDS.
WSGxxxDS
Isolierstreifen
Dichtband
Dichtband
WSGxxxDS
Abdichtmanschette
Außenputz Mauer
Dichtband
IsoPlugg-Rohr
Die Abdichtmanschette auf der
Wandinnenseite (Massivwand
unter dem Innenputz) installieren.
Innenputz
Abdichtmanschette
IsoPlugg-Rohr
