Pluggit PluggEasy ASPV1.0 Betriebs Und Installationsanleitung Seite 43

100-240V
50/60Hz
Netzanschluss
NO
C.
Relais
NC

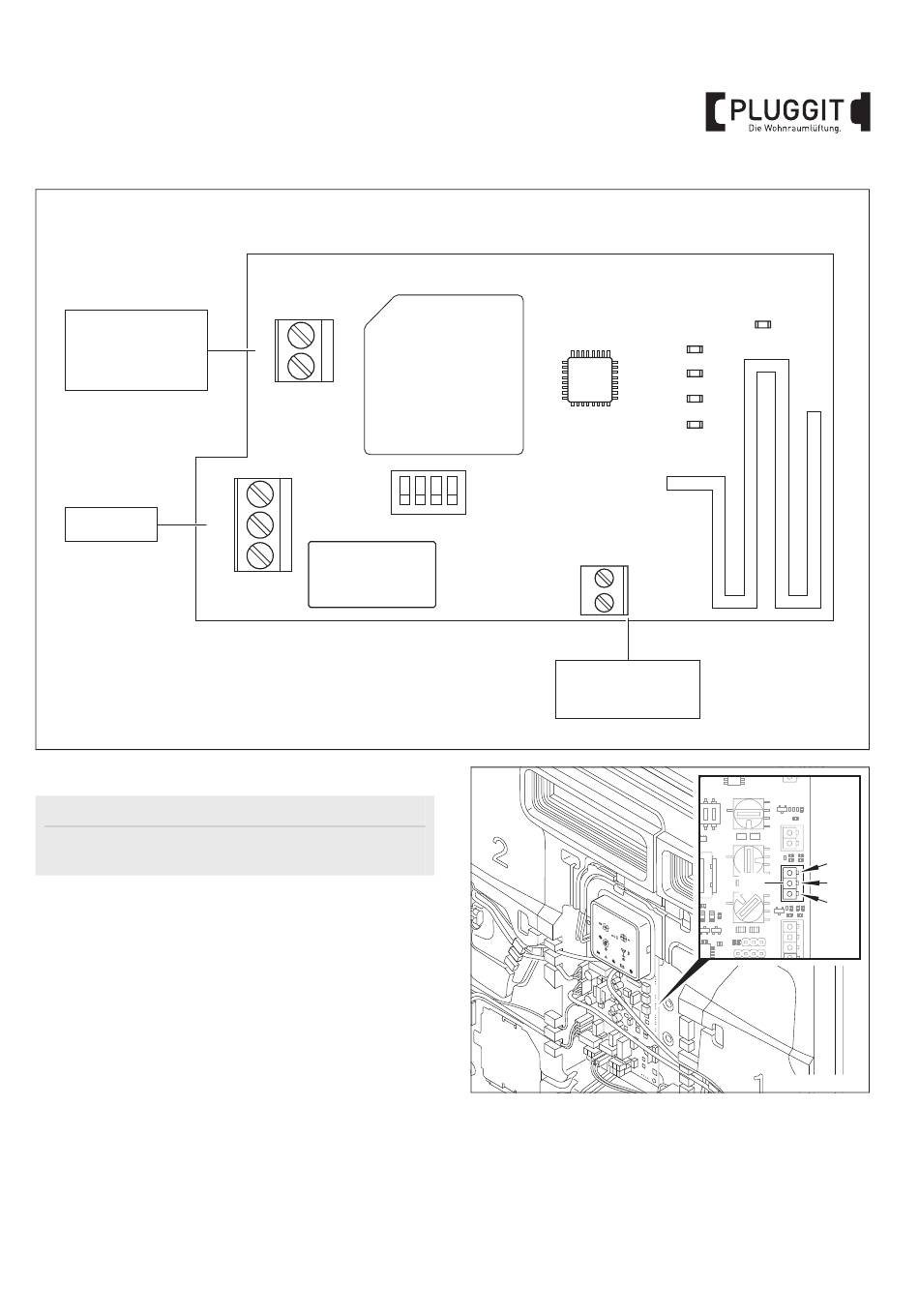

6. Anschlüsse am Receiver REC.Airsens herstellen.
Hinweis:
Verbindung kann auch über Kabel am Anschluss
0-10V DC Ausgang erfolgen.
L
N
ON
1 2
SW
3 4
0-10V DC
Ausgang
7. Receiver REC.Airsens an den beiden unteren Kontakten
am Anschluss (34) anschließen.
• 0 = GND
• IN = Steuersignal der Sensoren
• 24V = nicht belegt
D5
D4
D3
D2
D1
0V
OUT
M+P-26A-2312
34
M+P-26A-2144
BIA ASPV / ASPV-E
24V
IN
0
