WETTERSCHUTZGITTER WSG DOPPELT, WAAGERECHT INSTALLIEREN

5.5.1.

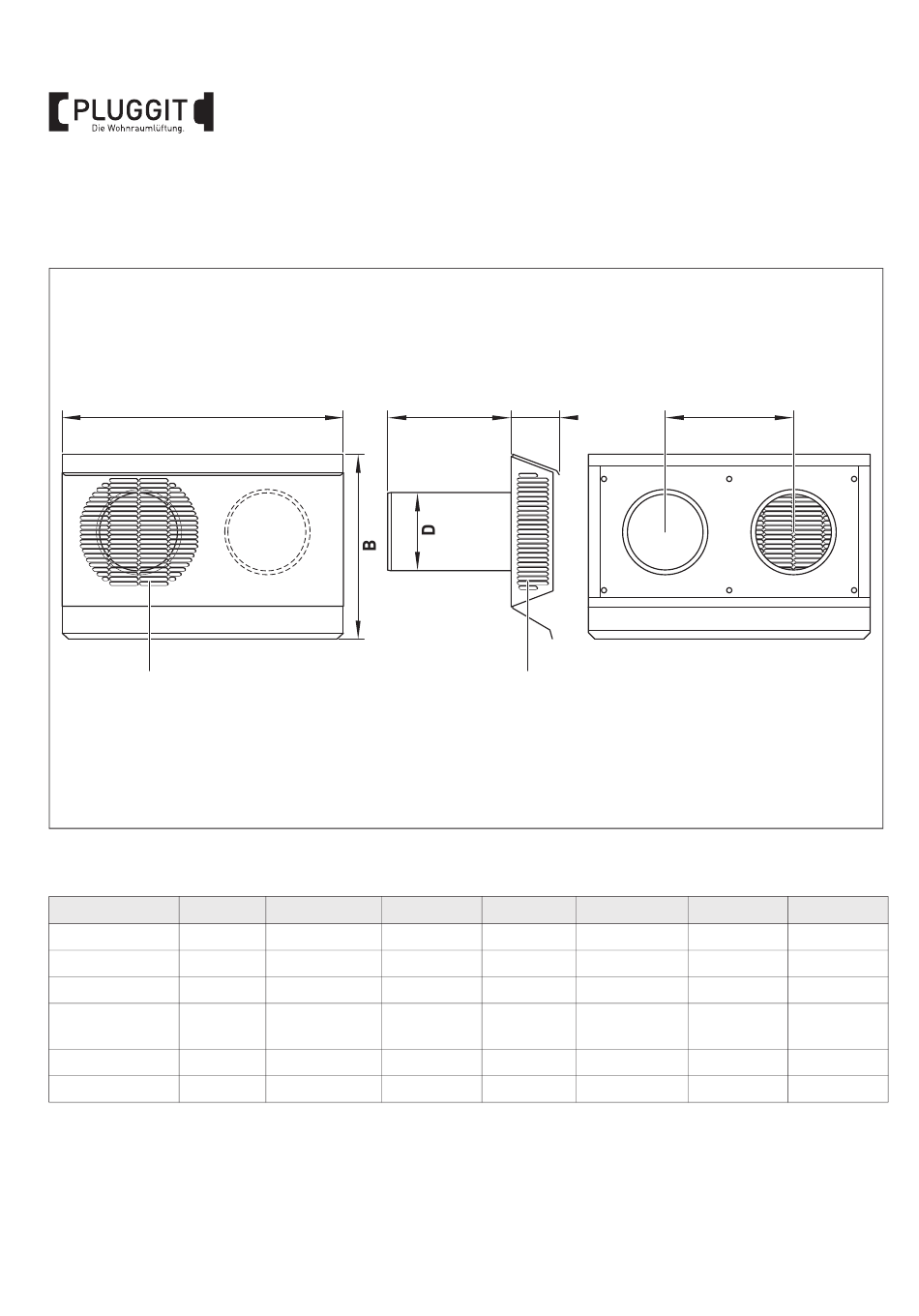

Einbaulage Wetterschutzgitter

A
I
I Fortluftauslass
II Außenlufteinlass
WSG125D WSG125D-VA WSG125D-1
Breite Gitter (A) 452 mm
Höhe Gitter (B) 295 mm
Tiefe Gitter (C) 76 mm
Durchmesser 124 mm
Stutzen (D)
Länge Stutzen (E) 99 mm
Achsabstand (F) 205 mm
20
BIA ASPV / ASPV-E
E
452 mm 492 mm
295 mm 295 mm
76 mm 76 mm
124 mm 124 mm
99 mm 99 mm
205 mm 245 mm
C
II
WSG150D WSG150D-VA WSG150D-1 WSG180D-1
502 mm 502 mm
327 mm 327 mm
95 mm 95 mm
149 mm 149 mm
99 mm 99 mm
230 mm 230 mm
F
M+P-26A-2328
545 mm 552 mm
327 mm 327 mm
95 mm 95 mm
149 mm 179 mm
99 mm 99 mm
275 mm 275 mm
