Wohnraumlüftungsgerät Installieren; Wandschiene Befestigen - Pluggit PluggEasy ASPV1.0 Betriebs Und Installationsanleitung

on
off

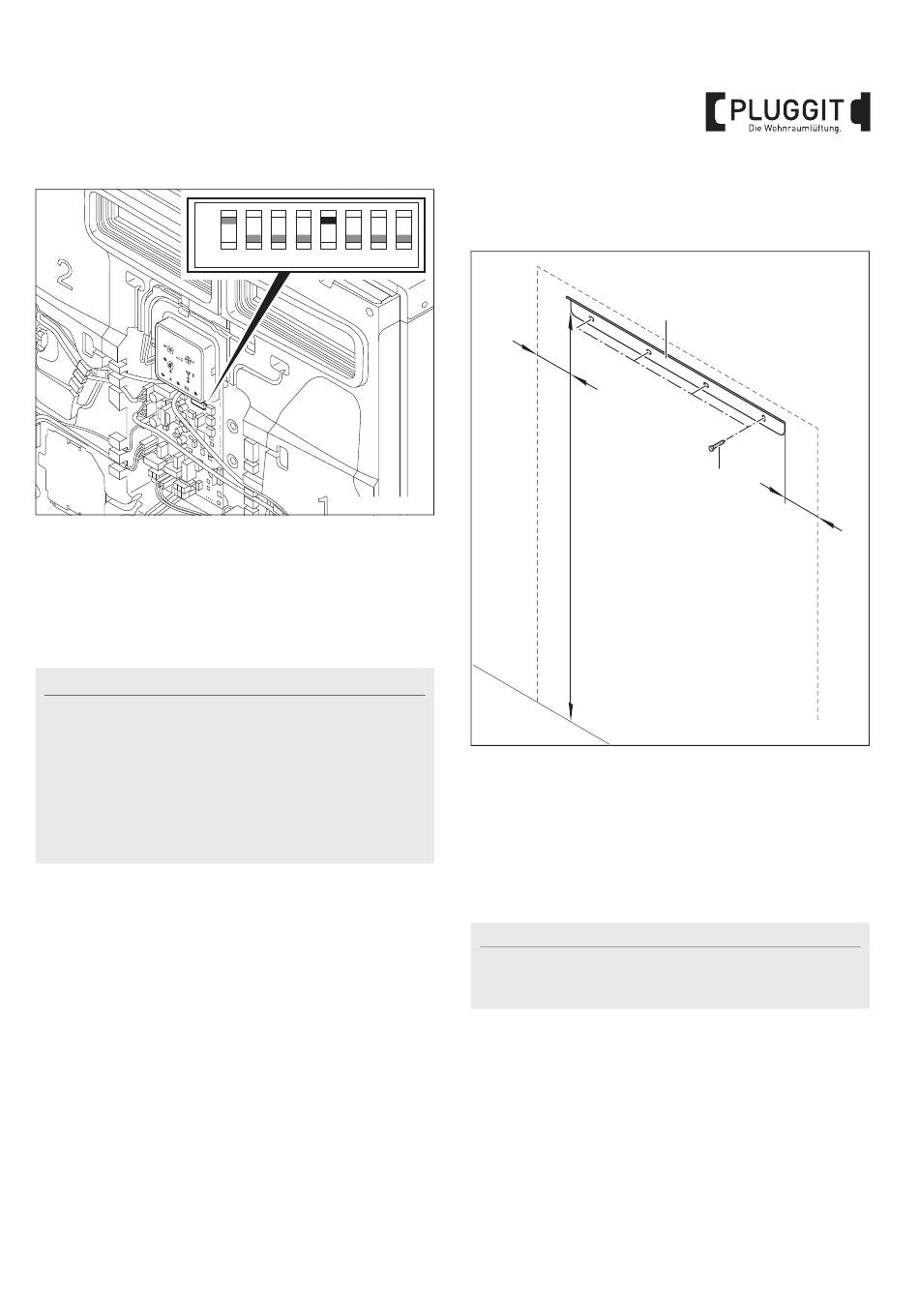

5. Kippcodierschalter 5 auf die gewünschte Position
stellen.
on = Version A (Werkseinstellung)
off = Version B
5.3. WOHNRAUMLÜFTUNGSGERÄT INSTALLIEREN
Hinweis:
Alle nachfolgenden Beschreibungen gelten für die
Geräteserie ASPV und ASPV-E und sind am Wohnraum-
lüftungsgerät ASPV der Version A (Auslieferzustand)
dargestellt. Bei der Installation der Wohnraumlüftungs-
geräte auf umgeschalteter Version B ist sinngemäß vor-
zugehen.
Die Wohnraumlüftungsgeräte müssen für alle
Wartungs- und Reparaturarbeiten frei zugänglich sein.
1 2 3 4 5 6 7
M+P-26A-2132
5.3.1.

Wandschiene befestigen

Wandschiene aus Lieferumfang
8
A
1. Wandschiene (18) waagerecht ausrichten und Bohr-
löcher erstellen.
A min. 200 mm
(links und rechts von der Wand entfernt)
B Abstand Kondensatanschluss plus Höhe Wohnraum-
lüftungsgerät, siehe Seite 9
2. Wandschiene (18) mit Schrauben (24) festschrauben.
Hinweis:
Schrauben (24) sind nicht im Lieferumfang enthalten.
Schrauben (24) mit passenden Dübeln entsprechend
dem Mauerwerk wählen.
18
24
B
BIA ASPV / ASPV-E
A
M+P-26A-2133
15
