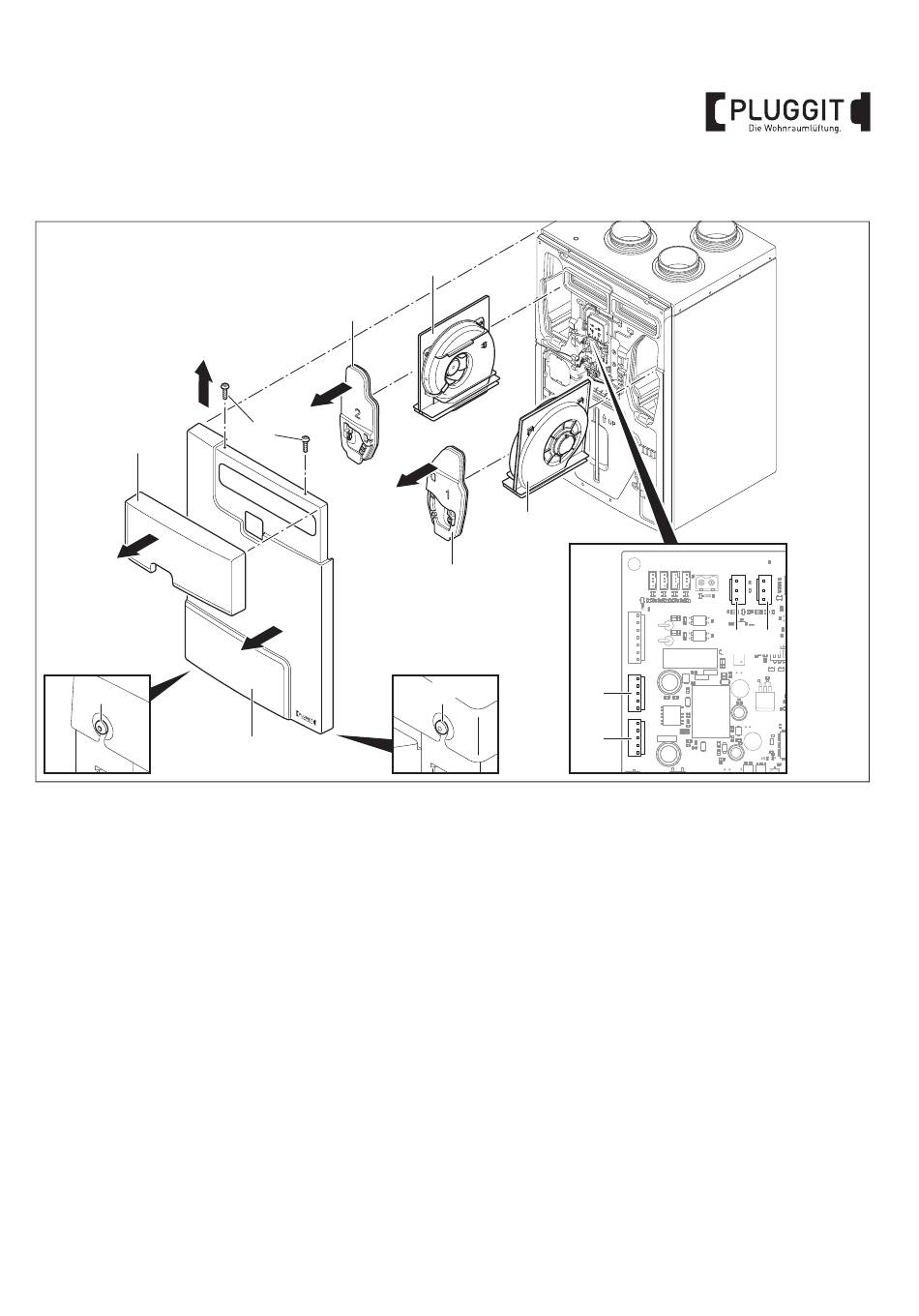

11.5. VENTILATORFLÜGEL REINIGEN/WECHSELN
2
20
1
22
1. Filterabdeckung (20) entfernen (Pfeil 1).
2. Schrauben Torx 30 (22) unten am Gerät lösen.
3. Schrauben Torx 30 (21) oben am Gerät herausschrauben
(Pfeil 2).
4. Frontabdeckung (23) entfernen (Pfeil 3).
5. Anschlusskabel der Ventilatoren an der
Ventilatorabdeckung (56) und (61) abziehen.
6. Spannungsversorgung M1 (48) und M2 (49) sowie
Steuersignal M1 (54) und M2 (53) auf der Hauptplatine
abziehen.
61
5
21
4
3
23
16
8
56
49
22
48
7. Reinigung:
7.1. Ventilatorabdeckung (56) und Ventilator (8)
herausziehen (Pfeil 4).
7.2. Ventilatorabdeckung (61) und Ventilator (16)
herausziehen (Pfeil 5).
7.3. Alle Ventilatorflügel mit einem Pinsel reinigen.
8. Wechsel:
8.1. Ventilatorabdeckung (56) und Ventilator (8)
herausziehen und beides wechseln (Pfeil 4).
8.2. Ventilatorabdeckung (61) und Ventilator (16)
herausziehen und beides wechseln (Pfeil 5).
9. Der Einbau erfolgt in umgekehrter Reihenfolge.
53 54
