Sensoren Airsens anschließen
1. Sensoren Airsens in einer trockenen Umgebung (IP30)
auf einer ebenen Fläche mithilfe der vier Befestigungs-
punkte installieren.
Hinweis:
Die empfohlene Installationshöhe beträgt 1,5-1,8 m.
Darauf achten, dass die Umgebungsbedingungen am
Installationsort die Messung nicht beeinflussen. Bei-
spielsweise sind Einflüsse wie direkte Sonnenein-
strahlung, Nähe zu Luftströmungen von Fenstern, Türen
oder Lüftungsanlagen zu meiden.
100-240V
50/60Hz
Netzanschluss
0-10V DC
Ausgang
Modbus
Ending
Modbus
Network
Relais

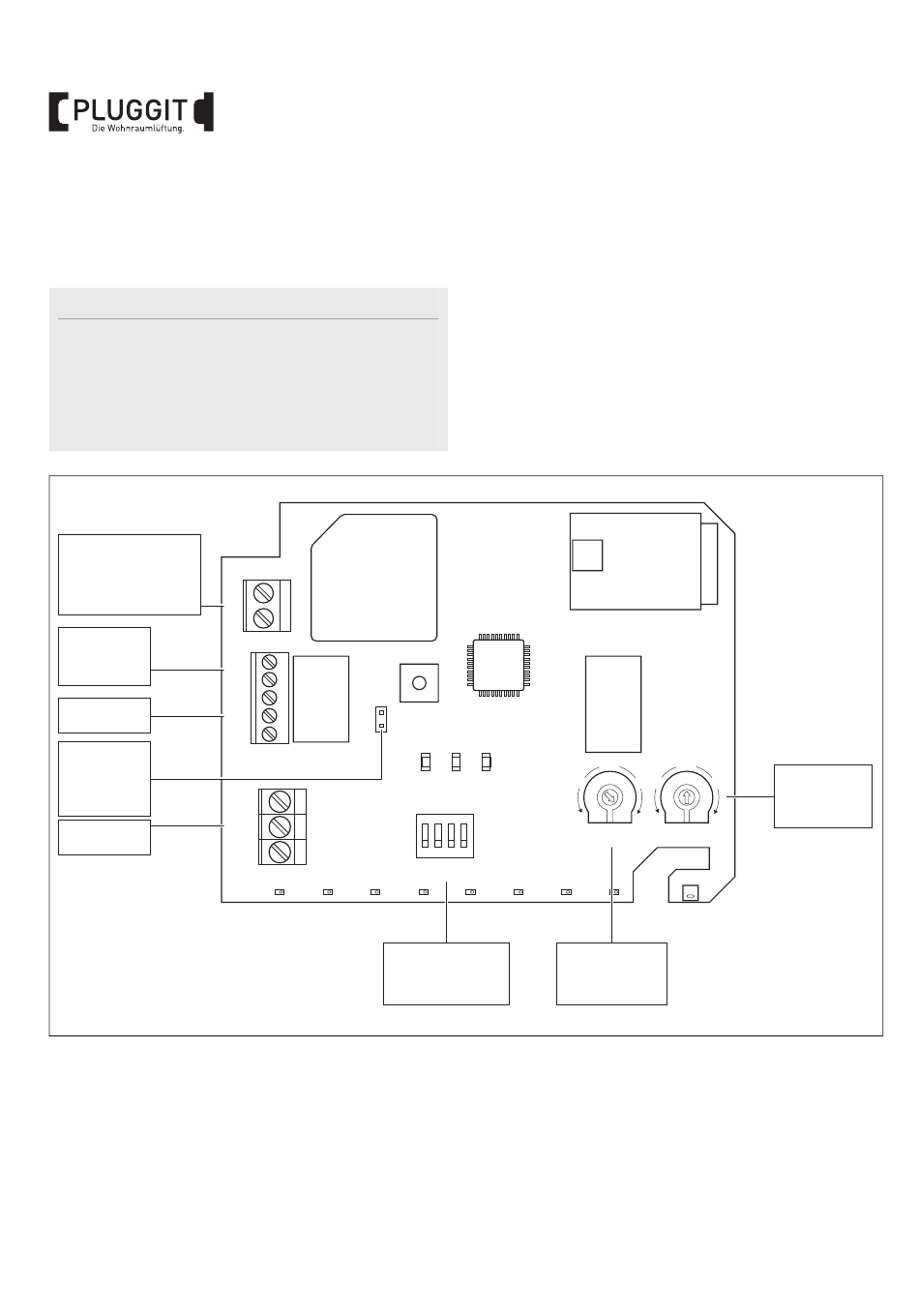

2. Anschlüsse an den Sensoren Airsens herstellen.
42
BIA ASPV / ASPV-E
L
N
Out
Gnd
D0
D1
J9
0V
NO
COM
NC
Betriebsart
D17 D16 D18
25
0
ON
1 2 3 4
SW
Helligkeit
50 50
75 25 75
100% 0 100%
P2 P1
LED
Sollwert
