5. INSTALLATION (FACHPERSONAL)

Warnhinweis:
Die Installation des Wohnraumlüftungsgeräts darf
nur von qualifiziertem Fachpersonal durchgeführt
werden, sonst kann es zu Verletzungen oder
Beschädigungen kommen.
Warnhinweis:
Um die Anlage vor Schmutz und Feuchtigkeit zu
schützen, müssen alle Öffnungen bis zur Inbetrieb-
nahme, z.B. durch einen Bauschutz, verschlossen
bleiben.
5.1.

HINWEISE ZUR INSTALLATION

• Bauseitig muss der Rohbau abgeschlossen und der
komplette Wandaufbau der Innen- und Außenwände be-
endet sein.
• Bauseitig müssen die Kernbohrungen in der Außenwand
für die Außen- und Fortluftleitung erstellt sein.
• Das Wohnraumlüftungsgerät muss in trockenen Räumen
über +12 °C, wie z.B. im Hauswirtschaftsraum, installiert
werden.
Hinweis:
Sinkt die Temperatur im Aufstellraum unter +12 °C, kann
es vereinzelt zu Tauwasserbildung an der Gerätever-
kleidung kommen.
• Das Wohnraumlüftungsgerät so platzieren und die
Version A oder B einstellen, dass die Außen- und Fort-
luftleitungen auf kürzestem Weg aus dem Haus geführt
werden können.
• Das Wohnraumlüftungsgerät muss schallentkoppelt
installiert werden.
• Das Wohnraumlüftungsgerät muss für alle Wartungs-
und Reparaturarbeiten frei zugänglich sein.
• Luftvolumenströme sind anhand des Kalkulationsvor-
schlags „Lösungsvorschlag" vorzunehmen.
• Das Wohnraumlüftungsgerät erst nach Beendigung aller
Installationsarbeiten in Betrieb nehmen.
5.2.

VERSION A ODER B EINSTELLEN

Für einen flexiblen Einbau des Wohnraumlüftungsgeräts im
Aufstellraum kann das Gerät umgeschaltet werden. Dabei
ändert sich die Belegung der Luftanschlüsse und des
Kondensatanschlusses.

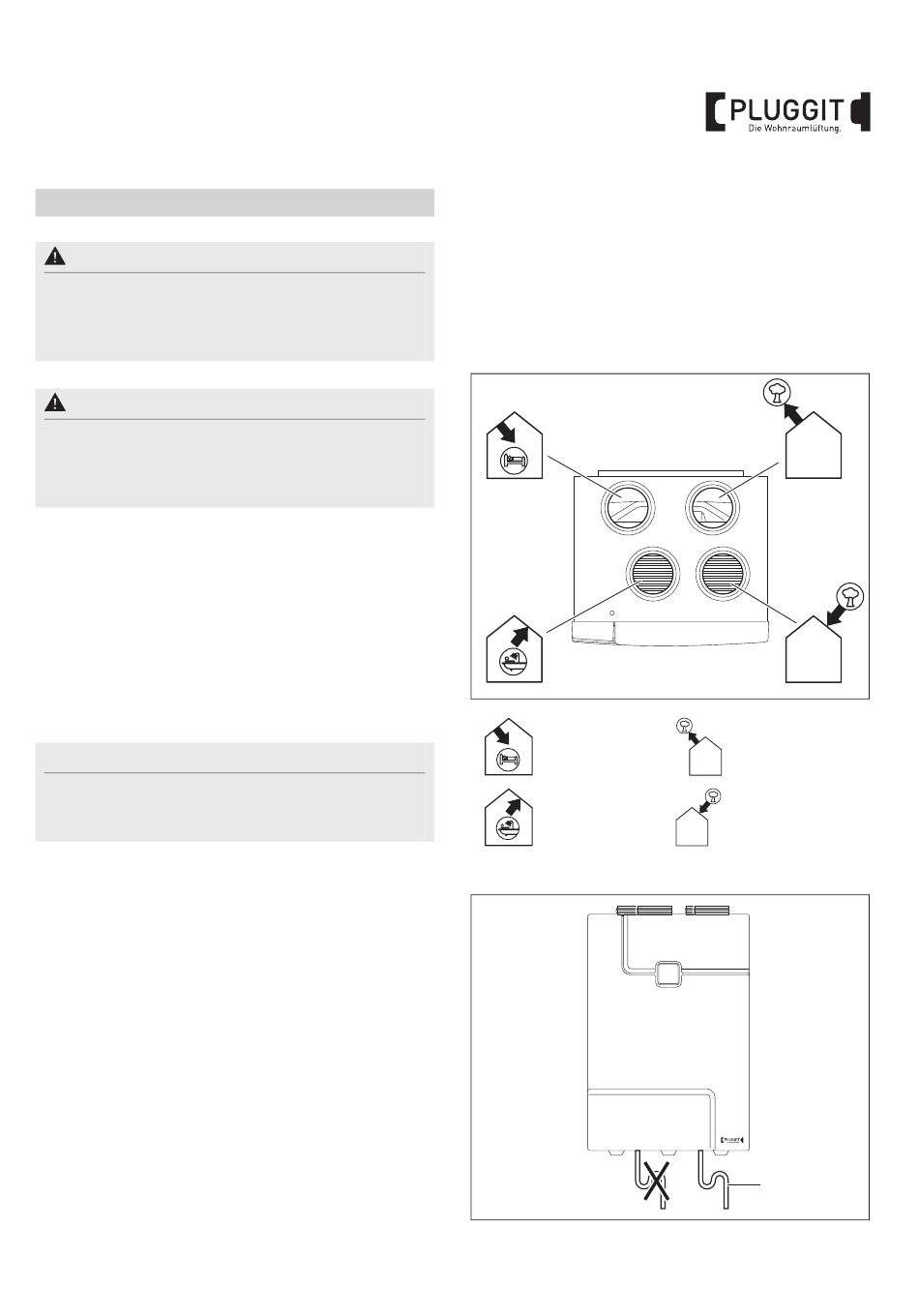

5.2.1. Übersicht Version A (Auslieferungszustand)
Luftanschlüsse
Zuluft
Abluft
Kondensatanschluss
Kondensatanschluss (11) verwenden.
M+P-26A-2126
Fortluft
Außenluft
11
M+P-26A-2127
13
BIA ASPV / ASPV-E
