20

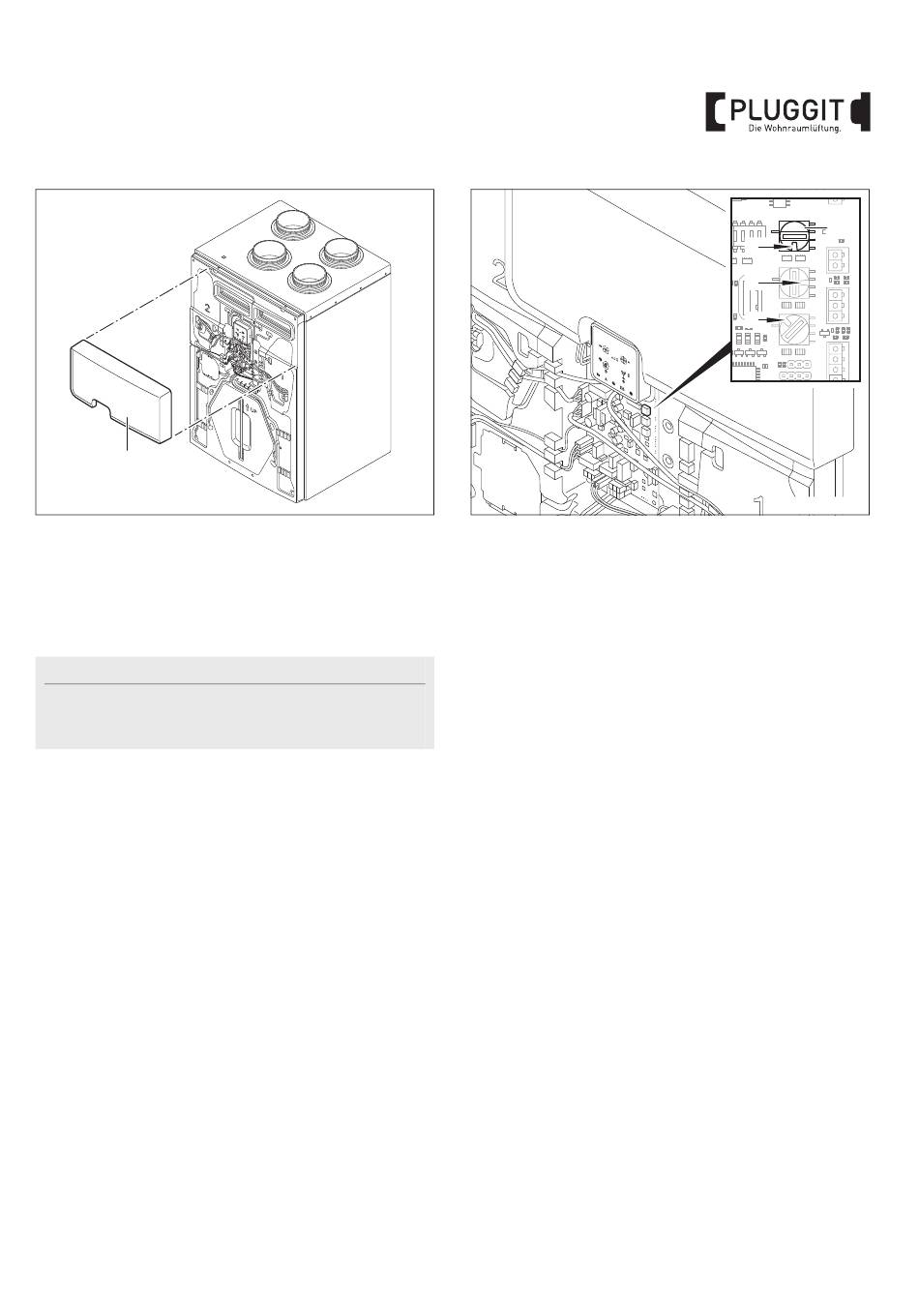

5. Filterabdeckung (20) wieder einsetzen.
6. Stromversorgung des Wohnraumlüftungsgeräts her-
stellen.
7. Lüftungsstufe V3 am Bedienteil einschalten, siehe
Seite 54 und Seite 55.
Hinweis:
Die Werte aus den nachfolgenden Diagrammen be-
ziehen sich auf die Einstellung der Lüfterstufe V3 (Nenn-
luft).
M+P-26A-2283
8. Entsprechend der Vorgaben des „Lösungsvorschlags"
kann der Nennluftvolumenstrom (Abluft) anhand der
pV-Kennlinien mit dem Drehcodierschalter (27) ein-
gestellt werden, siehe nachfolgende Diagramme.
In der Werkseinstellung steht der
Drehcodierschalter (27) auf Position 4.
Zur Einstellung des Betriebspunktes empfiehlt Pluggit,
falls keine Berechnung des Anlagendruckverlustes vor-
liegt, den ersten Einstellpunkt bei 100 Pa Anlagen-
betriebsdruck zu wählen.
Es ist der Wert derjenigen Kennlinie einzustellen, die
dem Schnittpunkt zwischen Nennluftvolumenstrom und
100 Pa am nächsten liegt. Anschließend sind die Ab- und
Zuluftströme zu prüfen und ggf. durch eine Nach-
justierung mit den Drehcodierschalter (27) (Abluft) und
Drehcodierschalter (28) (Zuluft) vorzunehmen.
27
4
0
A
M+P-26A-2215
27
BIA ASPV / ASPV-E
