Receiver REC.Airsens und Sensoren Airsens koppeln
1. REC.Airsens-Empfänger am Stromnetz anschließen.
Das Gerät wird eingeschaltet.
Anschließend startet automatisch eine Verbindung zum
Koppeln mit den Airsens-Sendern (max. 4 Stück).
Während der Koppelung blinkt eine zweifarbige D5-LED
auf dem Receiver und leuchtet nach Ablauf der Zeit (ca.
2 Minuten) dauerhaft grün.
Wenn die Koppelung zu den Sendern nicht erfolgreich
war, den Vorgang wiederholen.
2. Taste S2 an jedem zu verbindenden Airsens-Sender
drücken, siehe Seite 42.
Nach erfolgter Koppelung leuchtet eine der D1-D4-LED
am Receiver dauerhaft grün.
Für jeden Airsens-Sender muss eine der LEDs leuchten.
Weitere Informationen, siehe Betriebsanleitung Airsens.

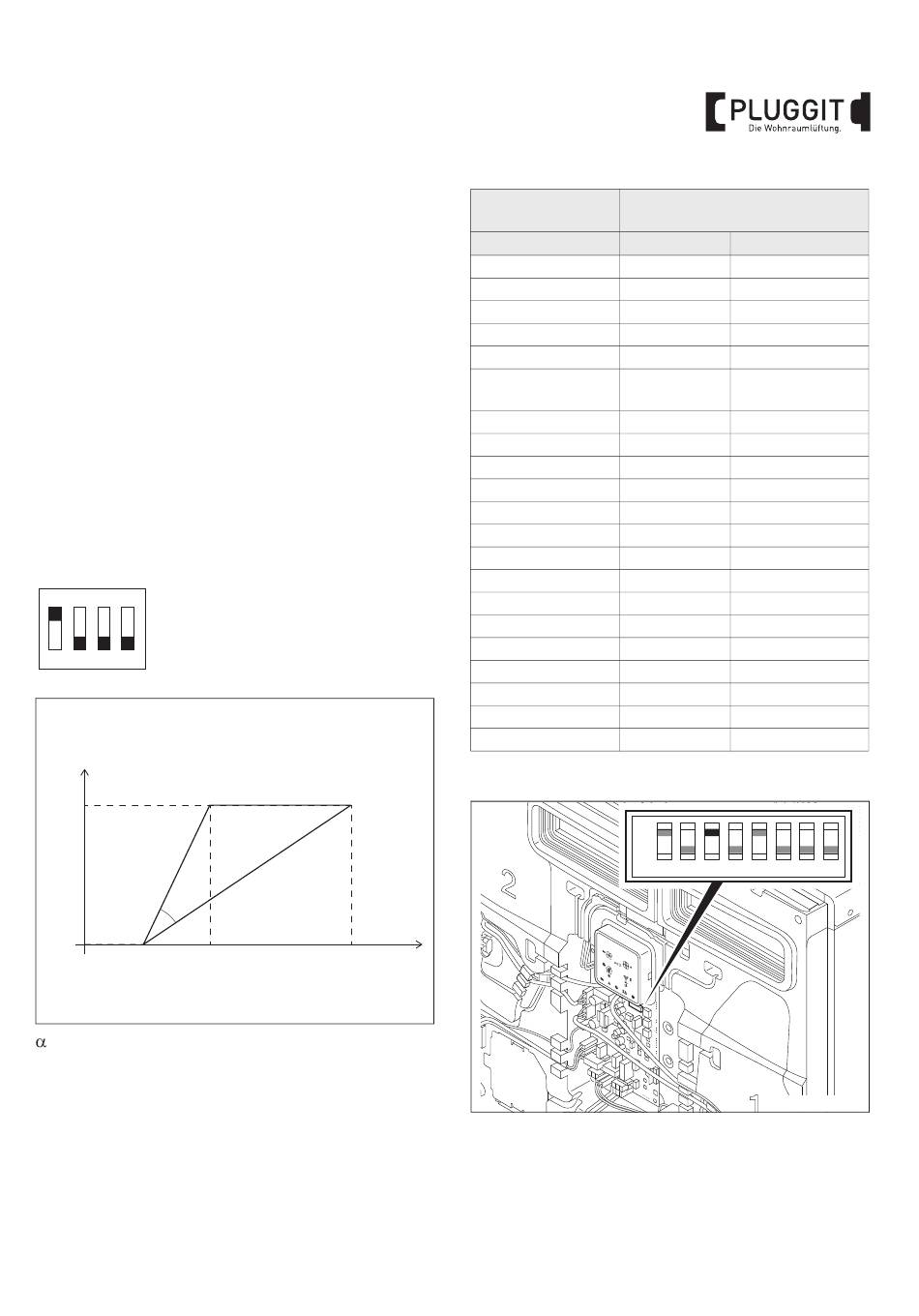

Betriebsmodi
Betriebsmodus MF2
ON
0-10 V DC
Ausgang + Modbus (lesen)
1 2 3 4
Output
10V
α
0V
450ppm 800ppm
45% HR 60% HR
Rampe einstellbar über Potenziometer P1
Potenziometer P1
6.5.3.
Input
2000ppm
100% HR
M+P-26A-2316
1. Sicherstellen, dass die Stromversorgung vom Wohn-
raumlüftungsgerät getrennt ist.
2. Aktivieren:
Kippcodierschalter 3 auf „on" stellen.
Deaktivieren:
Kippcodierschalter 3 auf „off" stellen.
Position Betriebsmodi MF2:
(%) (ppm)
0 800
5 860
10 920
15 980
20 1040
25 1100
30 1160
35 1220
40 1280
45 1340
50 1400
55 1460
60 1520
65 1580
70 1640
75 1700
80 1760
85 1820
90 1880
95 1940
100 2000

Externen Eingang 0-10 V aktivieren/deaktivieren

on
off
1 2
Obergrenze
(HR)
60
62
64
66
68
70
Werkseinstellung
72
74
76
78
80
82
84
86
88
90
92
94
96
98
100
3 4 5 6 7 8
M+P-26A-2143
43
