3.1.
ASPH1.0
Hinweis:
Die nachfolgenden Darstellungen des PluggEasy Wohnraumlüftungsgerät ASPH1.0 sind Prinzip-
zeichnungen. Das Gerät ist für die Installation des Vorheizregisters fest an der Decke oder an der
Wand montiert, siehe Betriebs- und Installationsanleitung des Wohnraumlüftungsgeräts. Die
dargestellte Einbausituation ist nicht möglich.

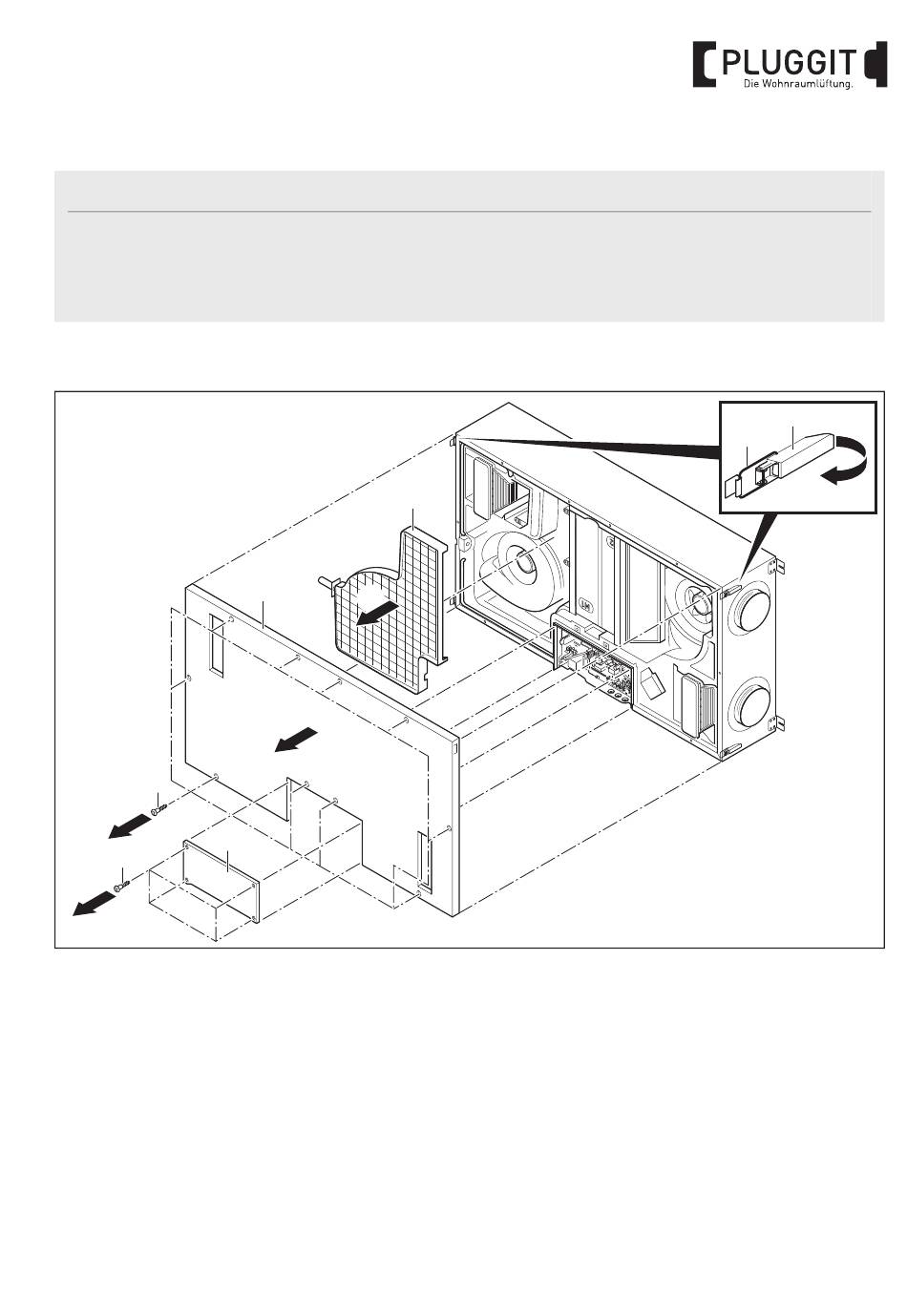

3.1.1. Vorheizregister ASPH1.0-HR installieren
3
2
2
1
1
1. Schrauben Torx 10 (1) herausschrauben und
Abdeckung (2) entfernen (Pfeil 1).
2. Schrauben Torx 25 (3) herausschrauben
(Pfeil 2).
3. Alle Verriegelungen (4) aufklappen und
Bügel (5) aushängen (Pfeil 3).
4. Frontdeckel (6) entfernen (Pfeil 4).
5. Kondensatwanne (7) herausziehen (Pfeil 5).
BIA Vorheizregister ASPH1.0-HR / ASPV1.0-HR / ASPV2.0-HR / ASPV3.0-HR
7
6
5
4
4
5
3
M+P-26A-2229
3
