Wandschiene ASPV-DH (optionales Zubehör)
Soll die Außen- und Fortluftleitung direkt hinter dem Wohn-
raumlüftungsgerät nach außen geführt werden, kann ggf.
der Abstand zwischen Wand und Gerät mit Verbau der im
Lieferumfang enthaltenen Wandschiene zu klein sein.
Bei Bedarf kann diese Wandschiene durch die Wandschiene
ASPV-DH (optionales Zubehör) ersetzt werden.
A

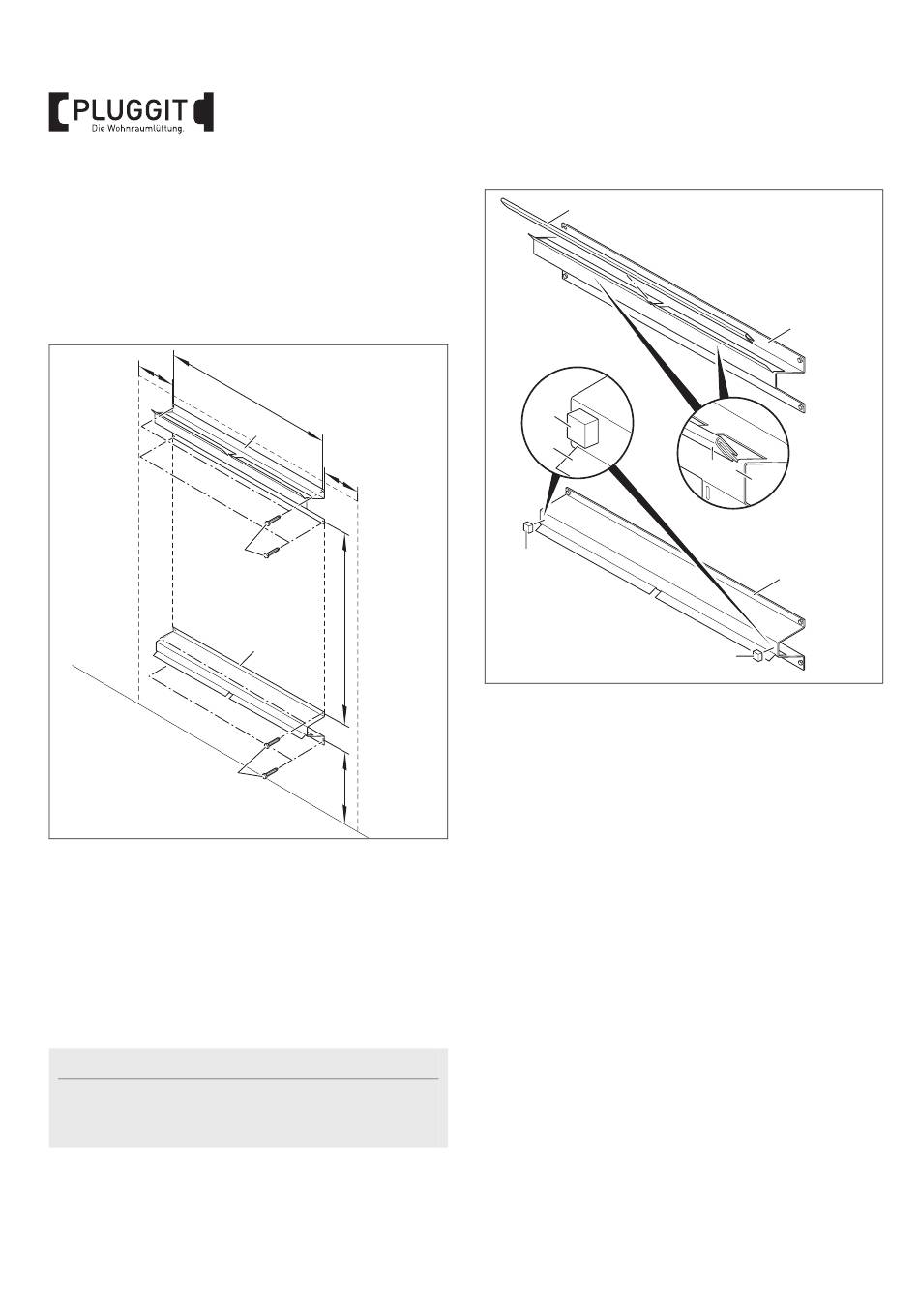

1. Wandschiene ASPV-DH (76) und (77) waagerecht aus-
richten und Bohrlöcher erstellen.
A mind. 200 mm
(links oder rechts von der Wand entfernt)
B 565 mm
C 655 mm
D 390 mm (inkl. Platzbedarf für Kondensatanschluss)
2. Wandschiene ASPV-DH (76) und (77) mit
Schrauben (78) befestigen.
Hinweis:
Schrauben (78) sind nicht im Lieferumfang enthalten.
Schrauben (78) mit passenden Dübeln entsprechend
dem Mauerwerk wählen.
16
BIA ASPV / ASPV-E
B
76
A
78
C
77
78
D
M+P-26A-2279
79
80
77
80
3. Gummilippe (79) auf Wandschiene ASPV-DH (76)
schieben.
4. Gummipuffer (80) auf Wandschiene ASPV-DH (77)
kleben.
76
79
76
77
80
