8. Frontabdeckung (23) mit Schrauben Torx 30 (21)
und (22) festschrauben.
9. Filterabdeckung (20) einsetzen.
10. Stromversorgung des Wohnraumlüftungsgeräts her-
stellen.
11.
Wenn der Automatikmodus noch nicht
aktiviert ist, Taste ca. 5 Sekunden lang
drücken.
6.5.
EXTERNEN EINGANG 0-10 V AKTIVIEREN/
DEAKTIVIEREN
6.5.1.

Allgemein

Im Automatikmodus wird die Luftmenge des Wohnraum-
lüftungsgeräts über ein externes 0-10 V Signal geregelt.
Das Eingangssignal 0 V entspricht dem Feuchteschutz-
volumenstrom. Das Eingangssignal 10 V entspricht dem
Nennluftvolumenstrom.
6.5.2.
0-10 V Eingang über externe Fühler aktivieren
(AIRSENS-RF-VOC/AIRSENS-CO2/AIRSENS-RH)
Detaillierte Informationen zum Receiver REC.Airsens und
den Sensoren Airsens sind der separat beiliegenden Be-
dienungsanleitung zu entnehmen.
Betrieb
Der REC.Airsens-Empfänger verfügt über einen analogen
0-10 V-Signalausgang. Die Betriebsmodi können gemischt
werden.
Analoger Signalausgang (0-10 V Signal)
Der REC.Airsens-Empfänger repliziert das 0-10 V-Aus-
gangssignal, der gekoppelten Airsens-Sender, wenn diese
in den Betriebsmodi MF2 arbeiten. Bei mehreren ge-
koppelten Sendern wird das höchste 0-10 V-Signal als Soll-
wert weitergeleitet.
Die jeweiligen Betriebsmodi sind der Bedienungsanleitung
der Airsens-Sensoren zu entnehmen.
Receiver REC.Airsens anschließen
1. Receiver REC.Airsens in einer trockenen Umgebung
(IP20) auf einer ebenen Fläche mithilfe der vier Be-
festigungspunkte installieren.
2. Schrauben lösen, beide Laschen mit einem geeigneten
Werkzeug nach innen drücken und Deckel entfernen.
40
BIA ASPV / ASPV-E

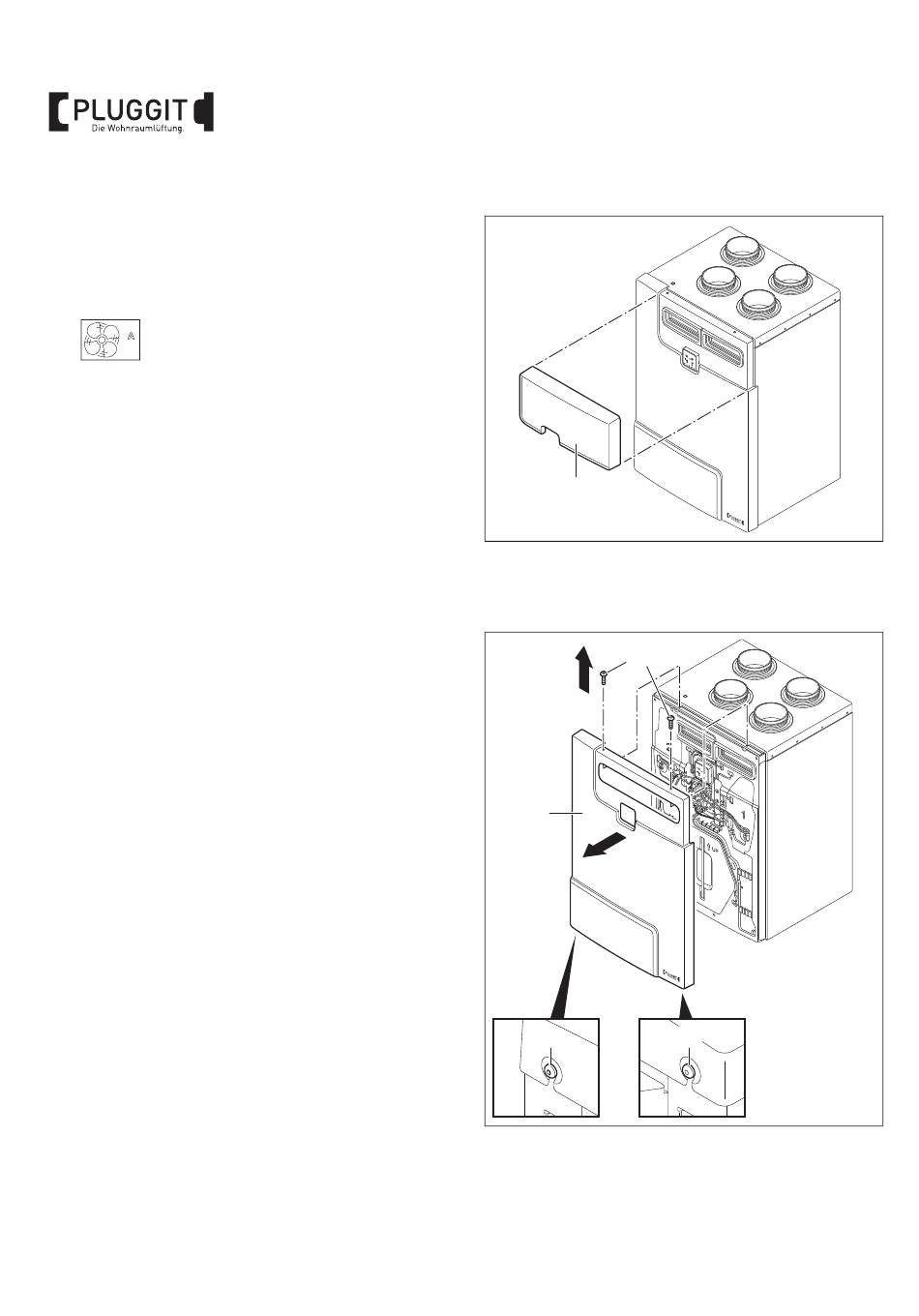

REC.Airsens mit Wohnraumlüftungsgerät verbinden
20
1. Stromversorgung vom Wohnraumlüftungsgerät
trennen.
2. Filterabdeckung (20) entfernen.
21
1
23
2
22
3. Schrauben Torx 30 (22) unten am Gerät lösen.
4. Schrauben Torx 30 (21) oben am Gerät herausschrauben
(Pfeil 1).
5. Frontabdeckung (23) entfernen (Pfeil 2).
M+P-26A-2130
22
M+P-26A-2131
