Pluggit PluggEasy ASPV1.0 Betriebs Und Installationsanleitung Seite 27

29 55
0
blau
rot
12V
weiß
A
grün
B

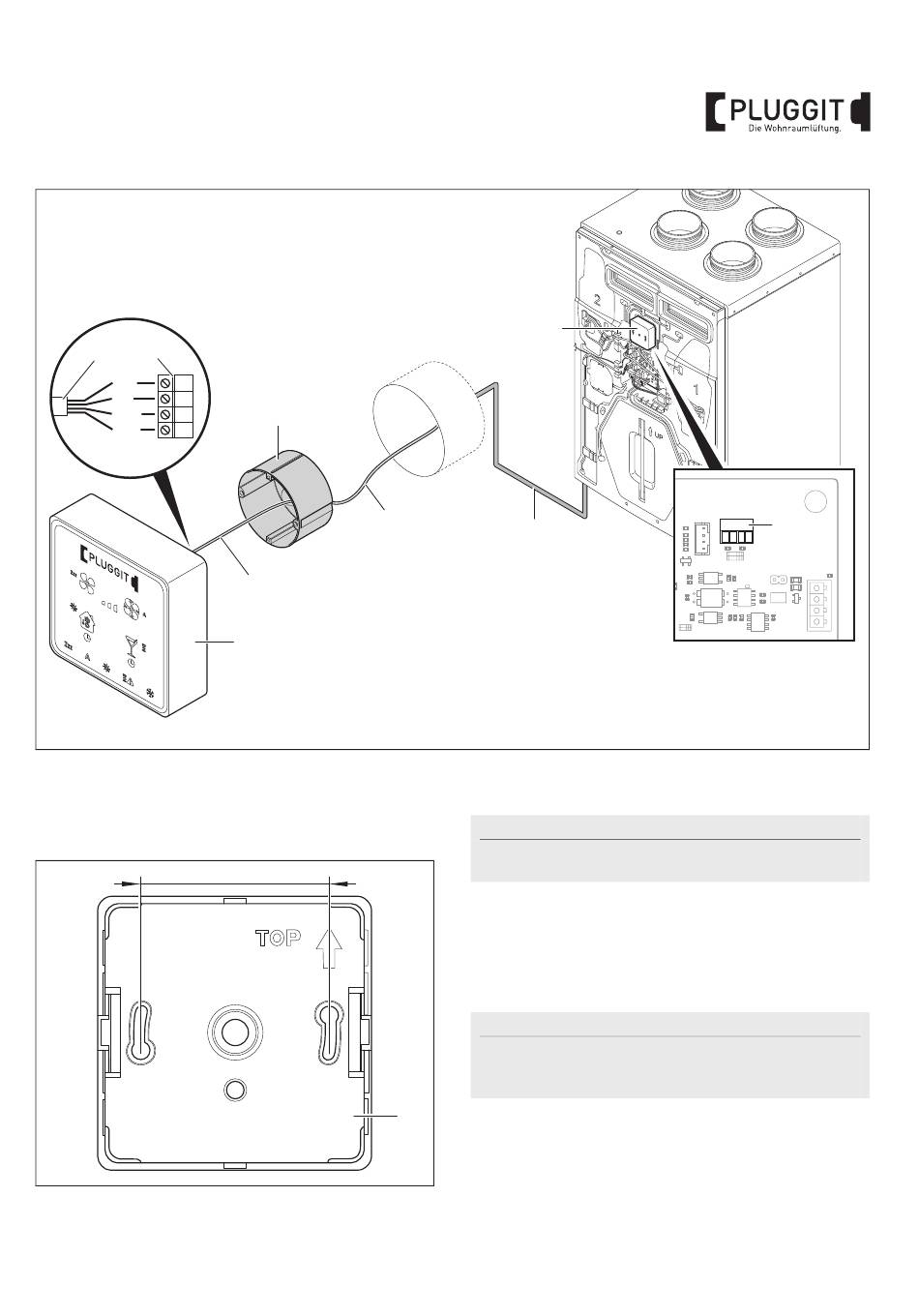

5. Bedienteil (7) aus dem Wohnraumlüftungsgerät heraus-
ziehen und Blinddeckel (72) in das Wohnraumlüftungs-
gerät einsetzen.
6. Kabel (29) am Anschluss (24) anschließen.
7. Bohrungen für Abdeckung Bedienteil (28) am ge-
wünschten Verbauort erstellen.
75
29
29
7
60
M+P-26A-2137
72
29
8. Kabel (29) aus Wandausbruch in Unterputzdose (75)
führen.
Hinweis:
Die Unterputzdose (75) ist nicht im Lieferumfang ent-
halten und muss bauseitig gestellt werden.
9. Unterputzdose (75) in Wandausbruch einsetzen.
10. Kabel (29) an Stecker (55) anschließen.
11. Bedienteil (7) in Unterputzdose (75) einsetzen und fest-
schrauben.
Hinweis:
Schrauben sind nicht im Lieferumfang enthalten.
Schrauben mit passenden Dübeln entsprechend dem
Mauerwerk wählen.
28
12. Wohnraumlüftungsgerät ans Stromnetz anschließen.
24
M+P-26A-2281
25
BIA ASPV / ASPV-E
