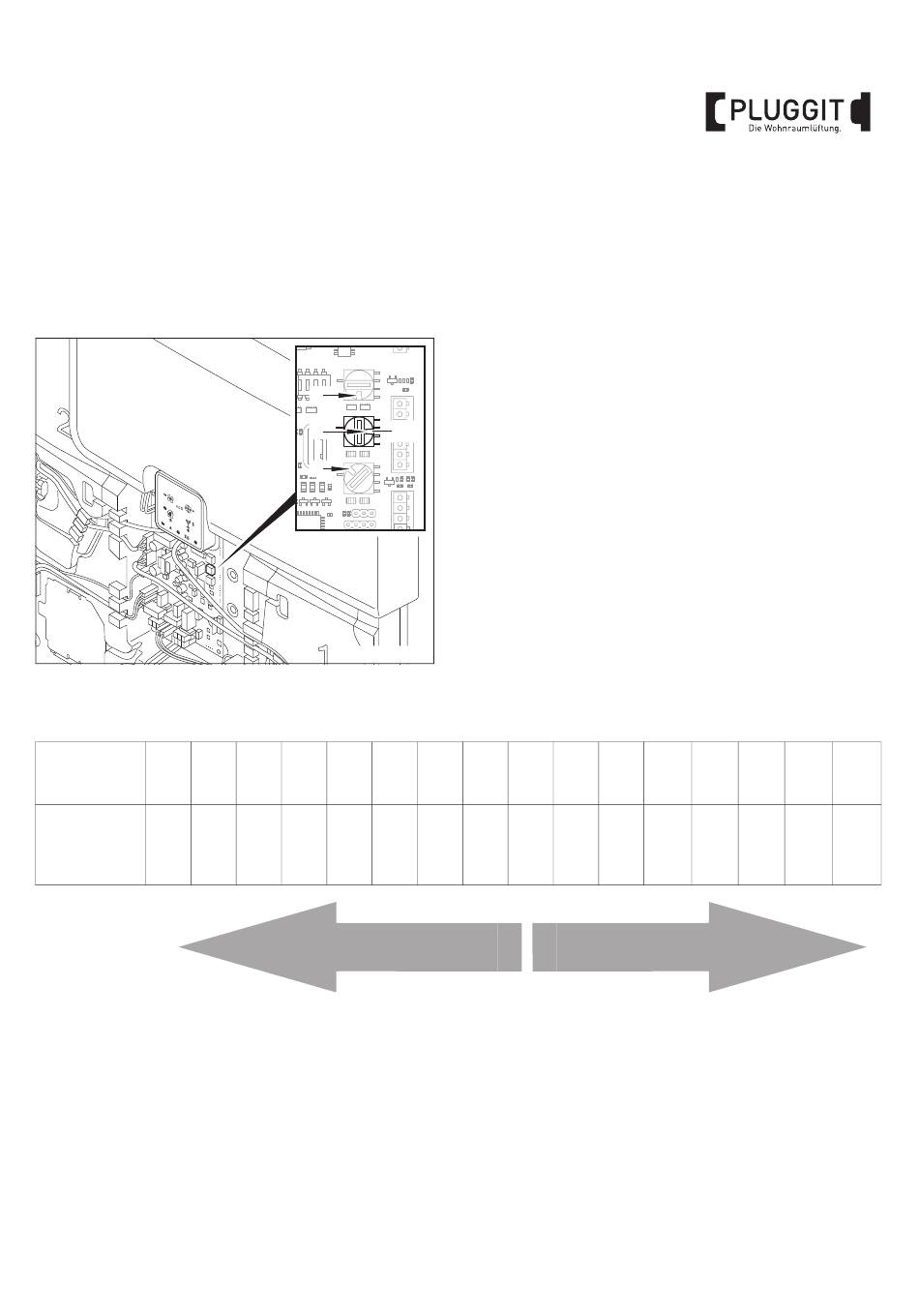

Abgleich Volumenströme
Das Verhältnis der Volumenströme zwischen Zu- und
Abluft kann eingestellt werden. Der Zuluftvolumenstrom
wird prozentual an die Abluftvolumenstromdrehzahl durch
Drehen am Drehcodierschalter (28) angepasst, siehe
nachfolgende Tabelle.
Pluggit empfiehlt einen Abluftvolumenstromüberschuss von +5 %.
Drehcodierschalter (28) auf erforderliches Verhältnis ein-
stellen (Werkseinstellung Position 0 = Drehzahl
Ventilatoren identisch).
Position
Drehcodier- 8
schalter (28)
Änderung der
Drehzahl des Zu-
-32 % -28 % -24 % -20 % -16 % -12 % -8 % -4 %
luftventilators
[rpm]
4
0
A
M+P-26A-2216
9 A B C
Reduzierung der Drehzahlen [rpm]
des Zuluftventilators
28
D E F 0
0 +4 % +8 % +12 % +16 % +20 % +24 % +28 %
Erhöhung der Drehzahlen [rpm]
1 2 3 4
des Zuluftventilators
BIA ASPV / ASPV-E
5 6 7
