Parametrierung und Programmierung
5.4.2.4
Betriebsmodi
Die Klemmen ELX31xx unterstützen drei verschiedene Betriebsmodi:
• Freerun (Filter ein, Timer-Interrupt)
• Synchron (Filter aus, SyncManager-Interrupt) und
• DC (DC-Sync-Interrupt)

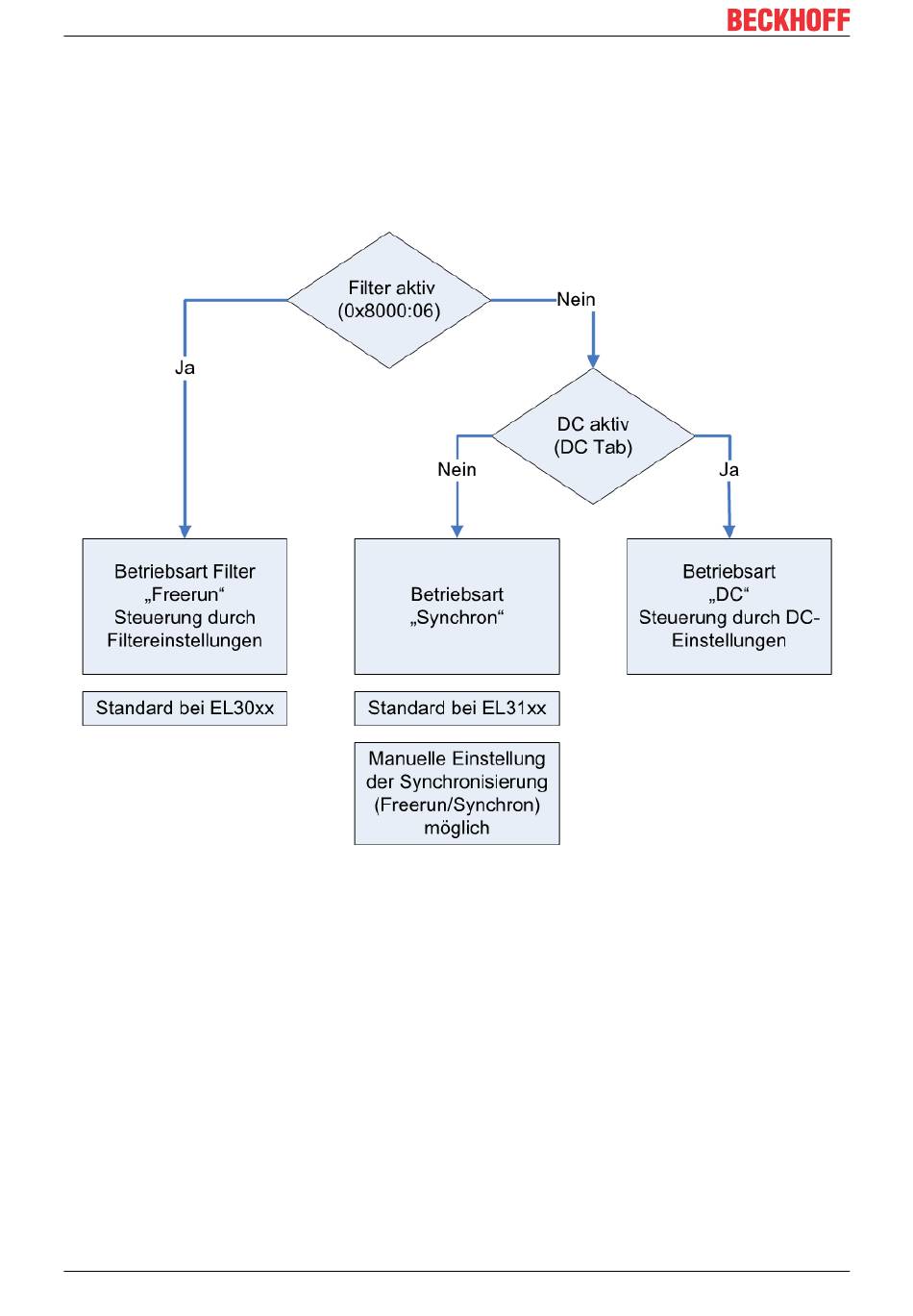

Abb. 142: Abhängigkeit der Betriebsmodi
Durch Aktivieren/Deaktivieren der Filter über den Index wechselt die Klemme zwischen den Betriebsarten
Freerun (Filter an) und Synchron. Dies geschieht während die Klemme im OP-Betrieb bleibt. Durch die
Umstellung können verlängerte Abtastzeiten sowie Sprünge in den Prozessdaten auftreten, bis die Filter
eingeschwungen sind.
Der DC-Betrieb kann nur bei abgeschalteten Filtern verwendet werden. Ebenso ist es nicht möglich, die
Filter im DC-Betrieb einzuschalten. Der DC-Betrieb wird über den Reiter DC im TwinCAT System Manager
parametriert.
