- Seite 1 Betriebsanleitung ELX1052 und ELX1054 2- und 4-kanalige Digital-Eingangsklemmen für NAMUR- Sensoren, Ex i Version: 1.6.0 Datum: 01.10.2018...
-
Seite 3: Inhaltsverzeichnis
Hinweise zur Dokumentation ...................... 5 Sicherheitshinweise ........................ 6 Ausgabestände der Dokumentation .................... 7 Kennzeichnung von ELX-Klemmen .................... 8 2 Produktübersicht............................. 11 ELX1052 - Einführung ........................ 11 ELX1054 - Einführung ........................ 12 Technische Daten......................... 13 Bestimmungsgemäße Verwendung.................... 14 3 Montage und Verdrahtung........................ 15 Besondere Bedingungen für ELX-Klemmen................. - Seite 4 Inhaltsverzeichnis Version: 1.6.0 ELX1052 und ELX1054...
-
Seite 5: Vorwort
Patente: EP0851348, US6167425 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizensiert durch die Beckhoff Automation GmbH, Deutschland. Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. -
Seite 6: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Ausgabestände Der Dokumentation
• Kapitel Besondere Bedingungen für ELX-Klemmen hinzugefügt • Kapitel Installationshinweise für ELX-Klemmen hinzugefügt • Kapitel Anordnung von ELX-Klemmen im Busklemmenblock hinzugefügt • Kapitel Einbaulage und Mindestabstände hinzugefügt • Kapitel Tragschienenmontage aktualisiert • Kapitel Anschluss aktualisiert • Erste vorläufige Version ELX1052 und ELX1054 Version: 1.6.0... -
Seite 8: Kennzeichnung Von Elx-Klemmen
Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird außen auf den Klemmen aufgebracht, siehe Abb. ELX1052 mit Date-Code 3218FMFM, BTN 10000100 und Ex-Kennzeichnung. -
Seite 9: Abb. 1 Elx1052-0000 Mit Date Code 32180000, Btn 10000100 Und Ex-Kennzeichnung
01 - Firmware-Stand 01 00 - Hardware-Stand 00 Beckhoff Tracebillity Number (BTN) Darüber hinaus verfügt jede ELX-Klemme über eine eindeutige Beckhoff Tracebillity Number (BTN). Ex-Kennzeichnung Links oben auf der Klemme finden Sie die Ex-Kennzeichnung: II 3 (1) G Ex ec [ia Ga] IIC T4 Gc... -
Seite 10: Abb. 2 Elx9012 Mit Date Code 32180005 Und Ex-Kennzeichnung
Vorwort Abb. 2: ELX9012 mit Date Code 32180005 und Ex-Kennzeichnung Version: 1.6.0 ELX1052 und ELX1054... -
Seite 11: Produktübersicht

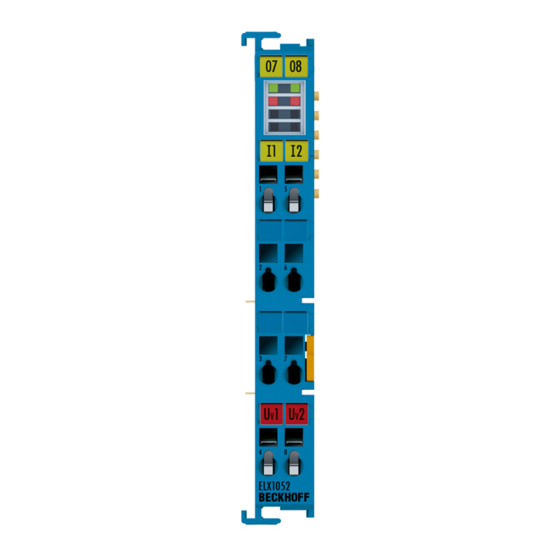

ELX1052 - Einführung Abb. 3: ELX1052 - Zweikanalige-Digital-Eingangsklemme für NAMUR-Sensoren, Ex i Die digitale Eingangsklemme ELX1052 erfasst Signale von NAMUR-Feldgeräten gemäß EN 60947-5-6. Die Sensoren werden mit einer Spannung von 8,2 Volt versorgt und liefern ein diagnosefähiges Stromsignal zurück. Auf diese Weise wird neben dem Schaltzustand auch Leitungsbruch oder Kurzschluss erkannt. Die LEDs stellen kanalweise die Signal- oder etwaige Fehlerzustände dar. -
Seite 12: Elx1054 - Einführung
Spannungs- und Strombegrenzung ausgestattet. Über den seitlichen DIP-Schalter [} 28] kann kanalweise ausgewählt werden, ob ein positiv oder negativ schaltender Sensor angeschlossen ist. Dadurch lassen sich sowohl NAMUR-Öffner als auch -Schließer ohne Änderungen an der Steuerung einbinden. Version: 1.6.0 ELX1052 und ELX1054... -
Seite 13: Technische Daten
15 mm x 100 mm x 70 mm (Breite angereiht: 12 mm) Montage auf 35 mm Tragschiene nach EN 60715 Vibrations- / Schockfestigkeit gemäß EN 60068-2-6 / EN 60068-2-27 EMV-Festigkeit / Aussendung gemäß EN 61000-6-2 / EN 61000-6-4 Schutzart IP20 Zulässige Einbaulage Siehe Kapitel Einbaulage und Mindestabstände [} 20] Zulassungen CE, ATEX, IECEx ELX1052 und ELX1054 Version: 1.6.0... -
Seite 14: Bestimmungsgemäße Verwendung
Bei den ELX-Klemmen handelt es sich um offene, elektrische Betriebsmittel für den Einbau in abschließbare Schaltschränke, Gehäuse oder Betriebsräume. Stellen Sie sicher, dass der Zugang zu den Geräten nur autorisiertem Fachpersonal möglich ist. Rückverfolgbarkeit sicherstellen! Der Besteller hat die Rückverfolgbarkeit der Geräte über die Beckhoff Tracebility Number (BTN) [} 9] sicherzustellen. VORSICHT Version: 1.6.0... -
Seite 15: Montage Und Verdrahtung
Rohrleitungen höher als 70°C oder an den Aderverzweigungsstellen höher als 80°C ist, so müssen Kabel ausgewählt werden, deren Temperaturdaten den tatsächlich gemessenen Temperaturwerten entsprechen! • Beachten Sie für Beckhoff ELX-Klemmen den zulässigen Umgebungstemperaturbe- reich von -25 bis +60°C! • Es müssen Maßnahmen zum Schutz gegen Überschreitung der Nennbetriebsspannung durch kurzzeitige Störspannungen um mehr als 40% getroffen werden! Die Spannungs-... - Seite 16 Eine eindeutige Zuordnung von Kanal und Anschlussbezeichnung nach dem Kapitel An- schlussbelegung zum eigentlichen Anschlusskontakt kann über die aufgelaserten Kanal- nummern 1 bis 8 links oberhalb der jeweiligen Klemmstelle sowie über das Laserbild erfol- gen. Beachten Sie die ggf. vorhandene Polaritätsabhängkeit angeschlossener eigensicherer Stromkreise! Version: 1.6.0 ELX1052 und ELX1054...
-
Seite 17: Anordnung Von Elx-Klemmen Im Busklemmenblock
Signalklemme montiert werden! • Die letzte Klemme jedes ELX-Klemmenstrangs ist mit einer Busenkappe ELX9012 ab- zudecken, sofern nicht zwei Einspeiseklemmen ELX9410 direkt hintereinander instal- liert sind, um den Klemmenstrang mit Standard-Beckhoff-EtherCAT-Klemmen fortzu- führen (z.B. EL/ES/EK)! Beispiele für die Anordnung von ELX-Klemmen Abb. 5: Zulässige Anordnung der ELX-Klemmen (rechter Klemmenblock). -
Seite 18: Abb. 8 Zulässige Anordnung - Elx9410 Vor Einer Einspeiseklemme Elx9560
Abb. 8: Zulässige Anordnung - ELX9410 vor einer Einspeiseklemme ELX9560. Abb. 9: Unzulässige Anordnung - fehlende Einspeiseklemme ELX9560. Abb. 10: Unzulässige Anordnung - Klemme im ELX-Klemmenstrang, die nicht zur ELX-Serie gehört Abb. 11: Unzulässige Anordnung - zweite Einspeiseklemme ELX9560 im ELX-Klemmenstrang ohne vorgeschaltete ELX9410. Version: 1.6.0 ELX1052 und ELX1054... -
Seite 19: Abb. 12 Unzulässige Anordnung - Fehlende Busendkappe Elx9012
Bitte beachten Sie bei der Konfiguration des Klemmenstrangs den maximal verfügbaren Ausgangsstrom der Einspeiseklemme ELX9560 gemäß der angegeben technischen Daten. Achtung Bei Bedarf muss eine zusätzliche Einspeiseklemme ELX9560 mit vorgeschalteter ELX9410 (siehe Montagebeispiele) installiert oder ein vollständig neuer Busklemmenblock aufgebaut werden. ELX1052 und ELX1054 Version: 1.6.0... -
Seite 20: Einbaulage Und Mindestabstände
• über und unter den ELX-Klemmen: 35 mm (gefordert!) • neben dem Busklemmenblock: 20 mm (empfohlen) Abb. 13: Einbaulage und Mindestabstände Beachten Sie die Mindestabstände gemäß IEC 60079-14! Beachten Sie außerdem die vorgeschriebenen Mindestabstände zwischen eigensicheren und nicht-eigensicheren Stromkreisen gemäß IEC 60079-14. WARNUNG Version: 1.6.0 ELX1052 und ELX1054... -
Seite 21: Tragschienenmontage Von Elx-Klemmen
Achten Sie bei der Montage der Komponenten darauf, dass der Verriege- Hinweis lungsmechanismus nicht in Konflikt mit den Befestigungsschrauben der Tragschiene gerät. Verwenden Sie zur Befestigung von Tragschienen mit einer Höhe von 7,5 mm unter den Klemmen und Kopplern flache Montageverbindungen wie Senkkopfschrauben oder Blind- nieten. ELX1052 und ELX1054 Version: 1.6.0... -
Seite 22: Anschluss
Busklemmen) die Powerkontakte nicht oder nicht vollständig durchschleifen. Anschluss 3.6.1 Anschlusstechnik Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes mög- lich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor WARNUNG Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen! Version: 1.6.0 ELX1052 und ELX1054... -
Seite 23: Verdrahtung
Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes mög- lich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor WARNUNG Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen! Klemmen für Standardverdrahtung ELXxxxx Abb. 17: Anschluss einer Leitung an eine Klemmstelle ELX1052 und ELX1054 Version: 1.6.0... -
Seite 24: Ordnungsgemäßer Leitungsanschluss
Encoder, analoge Sensoren und Aktoren sollten immer mit geschirmten, paarig verdrillten Leitungen angeschlossen werden. Hinweis Installationsanforderungen in Bereichen explosionsfähiger Atmosphäre be- achten! Beachten Sie bei der Installation die Anforderungen an Leitungen, Schirmung und Erdpo- VORSICHT tentialausgleich in Bereichen explosionsfähiger Atmosphäre gemäß IEC 60079-11, IEC 60079-14 und IEC 60079-25. Version: 1.6.0 ELX1052 und ELX1054... - Seite 25 Stellen Sie in jedem Fall sicher, dass die durch die ELX9560 vorgenommene galvanische Trennung zwischen der 24 V Ex-Potentialschiene (Powerkontakte +24 V Ex und 0 V Ex) WARNUNG und anderen Systempotentialen (ggfs. auch Funktions- oder Schutzerden) nicht aufgeho- ben wird. ELX1052 und ELX1054 Version: 1.6.0...
-
Seite 26: Elx1052 - Anschlussbelegung
Montage und Verdrahtung 3.6.5 ELX1052 - Anschlussbelegung Abb. 18: ELX1052 - Anschlussbelegung Klemmstelle Beschreibung Name Input 1 Eingang Kanal 1 nicht belegt nicht belegt Sensorversorgung Kanal 1 Input 2 Eingang Kanal 2 nicht belegt nicht belegt Sensorversorgung Kanal 2 LED-Anzeigen Die folgende Tabelle ist für die jeweilige LED-Nummer eines Kanals bestimmt. -
Seite 27: Elx1054 - Anschlussbelegung
Klemmstelle Beschreibung Name Input 1 Eingang Kanal 1 Sensorversorgung Kanal 1 Sensorversorgung Kanal 3 Input 3 Eingang Kanal 3 Input 2 Eingang Kanal 2 Sensorversorgung Kanal 2 Sensorversorgung Kanal 4 Input 4 Eingang Kanal 4 ELX1052 und ELX1054 Version: 1.6.0... -
Seite 28: Abb. 20 Elx1054 - Dip-Schalter
Fehlererkennung: Kurzschluss am Kanal (I > 6,3 mA typ.) Normalbetrieb: NAMUR-Sensor an Kanal im Zustand leitend ("1"; gemäß EN 60947-5-6) Fehlererkennung: Leerlauf am Kanal (I < 200 µA typ.) Normalbetrieb: NAMUR-Sensor an Kanal im Zustand sperrend ("0"; gemäß EN 60947-5-6) Version: 1.6.0 ELX1052 und ELX1054... -
Seite 29: Anhang
The modules are intended for use with Beckhoff’s UL Listed EtherCAT System only. Examination For cULus examination, the Beckhoff I/O System has only been investigated for risk of fire and electrical shock (in accordance with UL508 and CSA C22.2 No. 142). For devices with Ethernet connectors Not for connection to telecommunication circuits. -
Seite 30: Support Und Service
Anhang Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... - Seite 31 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 ELX1052-0000 mit Date Code 32180000, BTN 10000100 und Ex-Kennzeichnung ....Abb. 2 ELX9012 mit Date Code 32180005 und Ex-Kennzeichnung............Abb. 3 ELX1052 - Zweikanalige-Digital-Eingangsklemme für NAMUR-Sensoren, Ex i......Abb. 4 ELX1054 - Vierkanalige-Digital-Eingangsklemme für NAMUR-Sensoren, Ex i ......
