Aufruf im F-Programm konfigurieren

1. Ziehen Sie den FB "LSUD_FCtrlBool" aus dem Ordner "SINUMERIK ONE SUD" im Ordner
"Programmbausteine" (oder ggf. einem Unterordner) an die gewählte Aufrufstelle und
erstellen Sie dabei den zugehörigen Instanz-DB oder eine Multiinstanz.
Geben Sie dem Instanz-DB bzw. der Multiinstanz einen geeigneten Namen, der die
Zuordnung zum Datensatz erkennen lässt (z. B. "InstBoolMyOptionsF").
2. Parametrieren Sie die zugehörige Schnittstelle "readCtrl" (z. B. "myOptionsRCtrlDb") am
Eingang "readCtrl" des Funktionsbausteins "LSUD_FCtrlBool".
3. Parametrieren Sie die zugehörige Schnittstelle "writeCtrl" (z. B. "myOptionsWCtrlDb") am
Eingang "writeCtrl" des Funktionsbausteins "LSUD_FCtrlBool".
4. Parametrieren Sie den der Instanz zugehörigen Anwender-Schnittstellen-DB (z. B.
"sudMyOptions") an den Eingang "userData" des Funktionsbausteins "LSUD_FCtrlBool".
5. Parametrieren Sie bei am Eingang "writeEnable" ein sicheres Signal, das die Modifikation
freigibt. Dieses Signal sollte sowohl von einem für die Modifikation sicheren
Maschinenzustand (z. B. Nothalt) als auch von einem geeigneten
Autorisierungsmechanismus abhängen. Beachten Sie, dass dieses Signal nur an einer
Instanz gleichzeitig aktiv sein darf.
6. Parametrieren Sie am Eingang "instanceID" für jeden Datensatz einen eigenen eindeutigen
numerischen Wert > 0 zur internen Identifikation des Datensatzes.
7. Optional: Die Ausgänge "valid" und "error" können Sie zu Diagnosezwecken oder zur
Steuerung nachgelagerter Vorgänge verwenden. Siehe dazu die Tabelle "LSUD_FCtrl
Parameter".
8. Optional: Der Ausgang "signature" können Sie zur Identifikation der wirksamen Nutzdaten
verwenden.

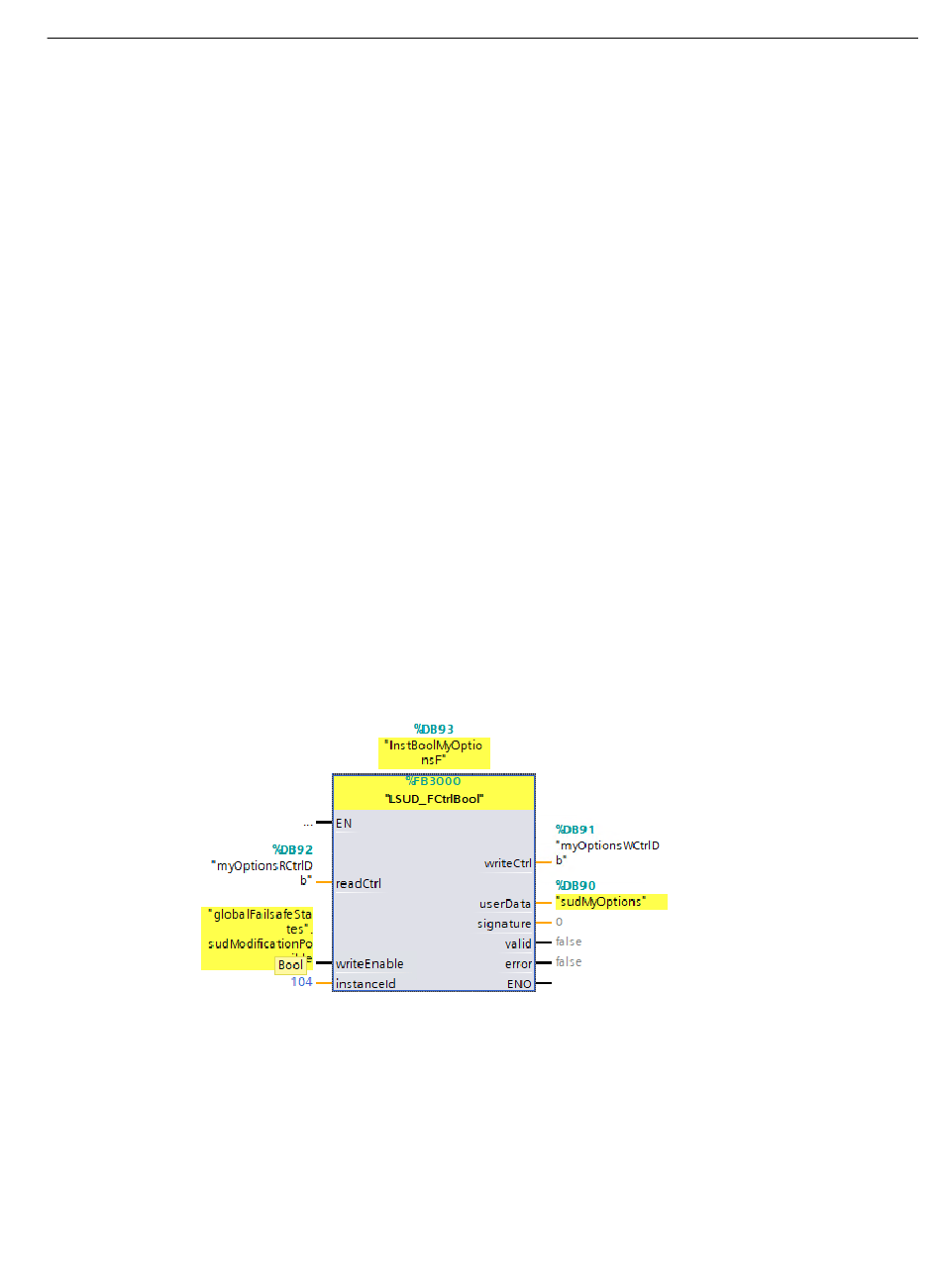

Bild 4-23
Safety Integrated
Inbetriebnahmehandbuch, 07/2022, A5E47278158A AF
Beispiel des Aufrufes der fehlersicheren Instanz (LSUD_FCtrlBool)
