3.5 Pokyny pro přívodní potrubí
3.5.1 Všeobecné směrnice
Předcházejte vzniku vzduchových kapes a turbulencí v sacím potrubí

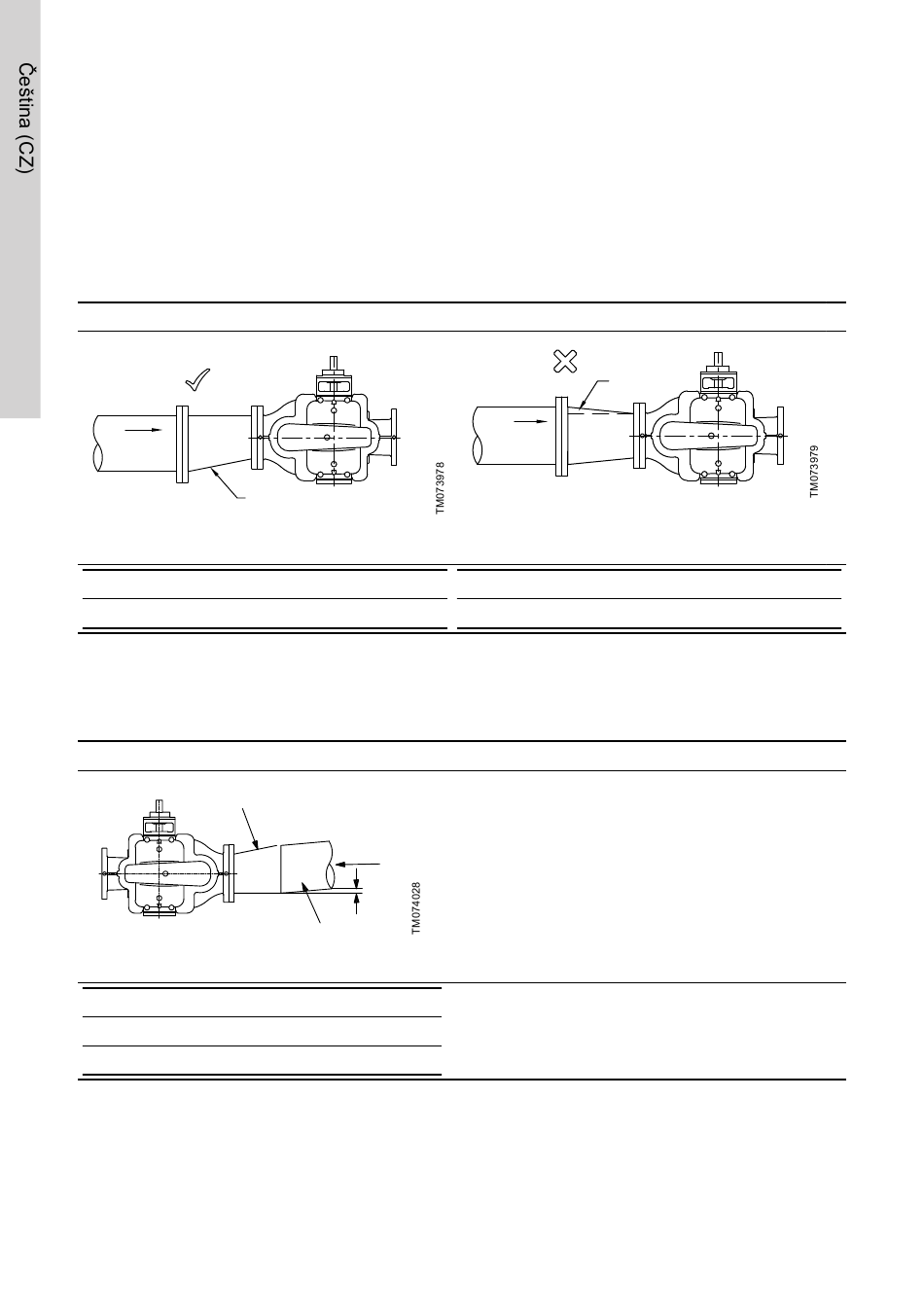

V horizontálním sacím potrubí nikdy nepoužívejte redukční kusy tak, jak je zobrazeno na obrázku níže. Místo
nich použijte výstředné redukční kusy zobrazené na obrázku níže.
Správně
1
Správně instalovaný redukční kus
Pol. Popis
1 Tato část musí směřovat dolů.
3.5.2 Soustavy zaplavené vodou
Uzavřené a otevřené soustavy, kde hladina kapaliny je nad sáním čerpadla.
Správně
1
Správně instalované vtokové potrubí
Pol. Popis
1 Excentrický redukční kus
2 Potrubí směřuje dolů k čerpadlu
86
Redukční kusy způsobující vznik vzduchových ka-
pes a turbulence
Pol.
1
2
Nesprávně
1
Popis
Vzduchová kapsa
