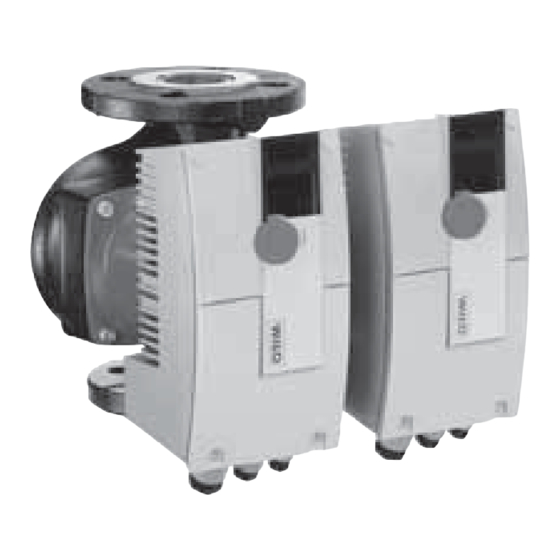

Wilo-Stratos/-D/-Z/-ZD
de
Einbau- und Betriebsanleitung
en
Installation and operating instructions
APPLIES TO
EUROPEAN
DIRECTIVE
FOR ENERGY
RELATED
PRODUCTS
fr
Notice de montage et de mise en service
nl
Inbouw- en bedieningsvoorschriften

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wilo Stratos

Inhaltszusammenfassung für Wilo Stratos

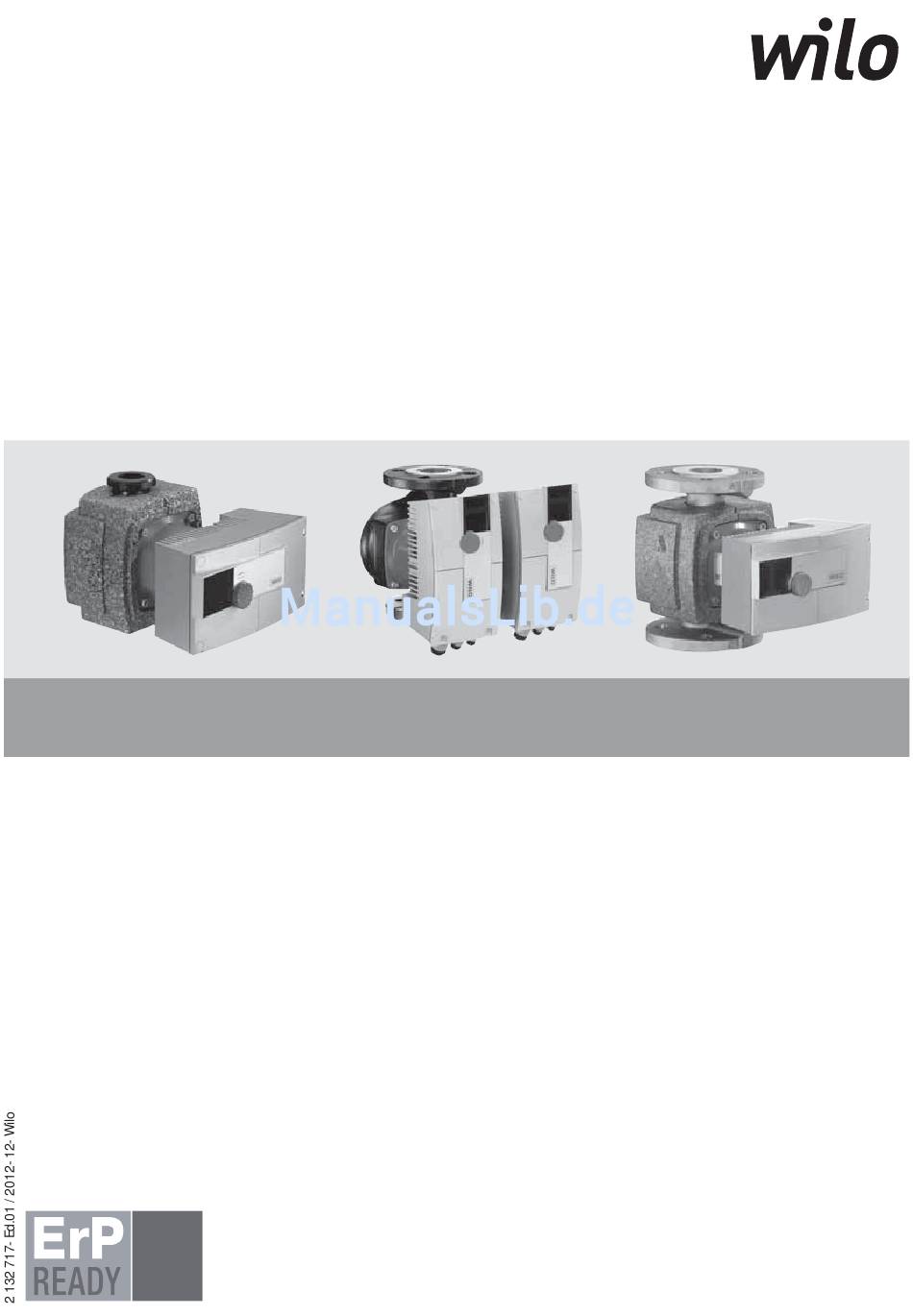

  • Seite 1 Wilo-Stratos/-D/-Z/-ZD Einbau- und Betriebsanleitung Notice de montage et de mise en service Installation and operating instructions Inbouw- en bedieningsvoorschriften APPLIES TO EUROPEAN DIRECTIVE FOR ENERGY RELATED PRODUCTS...
  • Seite 2 Fig. 1a: Fig. 1b: Fig. 2a: Fig. 2b: Fig. 3:...
  • Seite 3 Fig. 4: Fig. 5:...
  • Seite 4 Fig. 6: Fig. 7: Fig. 8: Fig. 9:...
  • Seite 5 Fig. 10: Hs max Hs var. Hs min T min T max T med Q min Q max Fig. 11:...
  • Seite 7 Einbau- und Betriebsanleitung Installation and Operating Instructions Notice de montage et de mise en service Montage- en bedieningsvoorschriften...

  • Seite 8: Inhaltsverzeichnis

    Einstellen des Menüs ....................24 8.2.1 Handhabung des Stellknopfes .................. 24 8.2.2 Umstellung der Displayanzeige ................. 25 8.2.3 Einstellungen im Menü ....................26 Wahl der Regelungsart ....................35 Einstellung der Pumpenleistung ................37 Betrieb ........................... 38 Außerbetriebnahme ....................38 WILO SE 12/2012...
  • Seite 9 Demontage/Montage ....................39 Demontage/Montage des Regelmoduls ..............40 Störungen, Ursachen und Beseitigung ...............41 10.1 Störmeldungen – Betriebsart Heizung/Lüftung HV ..........41 10.2 Störmeldungen – Betriebsart Klima AC ..............41 10.3 Warnmeldungen ......................43 Ersatzteile ......................46 Entsorgung ......................47 Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...

  • Seite 10: Allgemeines

    Sicherheitshinweise zu beachten, sondern auch die unter den folgenden Hauptpunkten mit Gefahrensymbolen eingefügten, speziellen Sicherheitshin- weise. 2.1 Kennzeichnung von Hinweisen in der Betriebsanleitung Symbole: Allgemeines Gefahrensymbol Gefahr durch elektrische Spannung HINWEIS: Signalwörter: GEFAHR! Akut gefährliche Situation. Nichtbeachtung führt zu Tod oder schwersten Verletzungen. WILO SE 12/2012...

  • Seite 11: Personalqualifikation

    • Versagen wichtiger Funktionen des Produktes/der Anlage, • Versagen vorgeschriebener Wartungs- und Reparaturverfahren. 2.4 Sicherheitsbewusstes Arbeiten Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehen- den nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers sind zu beachten. Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...

  • Seite 12: Sicherheitshinweise Für Den Betreiber

    Folgen auf. 2.8 Unzulässige Betriebsweisen Die Betriebssicherheit des gelieferten Produktes ist nur bei bestimmungsgemä- ßer Verwendung entsprechend Abschnitt 4 und 5 der Betriebsanleitung gewährleistet. Die im Katalog/Datenblatt angegebenen Grenzwerte dürfen auf keinen Fall unter- bzw. überschritten werden. WILO SE 12/2012...

  • Seite 13: Transport Und Zwischenlagerung

    • geschlossenen industriellen Umwälzsystemen • Solaranlagen WARNUNG! Gesundheitsgefahr! Aufgrund der eingesetzten Werkstoffe dürfen die Pumpen der Baureihe Wilo-Stratos/-D nicht im Trinkwasser- oder Lebensmittelbereich eingesetzt werden. Die Pumpen der Baureihen Wilo-Stratos-Z/-ZD sind zusätzlich geeignet für den Einsatz in • Trinkwasser-Zirkulationssystemen Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...

  • Seite 14: Angaben Über Das Erzeugnis

    Deutsch 5 Angaben über das Erzeugnis 5.1 Typenschlüssel Beispiel: Stratos-D 32/1-12 Stratos = Hocheffizienzpumpe = Einzelpumpe -D = Doppelpumpe -Z = Einzelpumpe für Trinkwasser-Zirkulationssysteme -ZD= Doppelpumpe für Trinkwasser-Zirkulationssysteme 32 = Flanschanschluss Nennweite 32 Verschraubungsanschluss: 25 (Rp 1), 30 (Rp 1¼)
  • Seite 15 VORSICHT! Gefahr von Personen- und Sachschäden! Unzulässige Fördermedien können die Pumpe zerstören, sowie Personen- schäden hervorrufen. Sicherheitsdatenblätter und Herstellerangaben sind unbedingt zu beachten! • Herstellerangaben zu Mischungsverhältnissen beachten. • Zusatzstoffe auf der Druckseite der Pumpe dem Fördermedium beimischen. Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...

  • Seite 16: Lieferumfang

    (für Flanschschrauben M12 bei Kombi-Flanschausführung DN32-DN65) • 8 Stck. Unterlegscheiben M16 (für Flanschschrauben M16 bei Kombi-Flanschausführung DN32-DN65) • Einbau- und Betriebsanleitung 5.4 Zubehör Zubehör muss gesondert bestellt werden: • IF-Module • IR-Bedien- und Servicegeräte (IR-Monitor/IR-Stick) Detaillierte Auflistung siehe Katalog. WILO SE 12/2012...

  • Seite 17: Beschreibung Und Funktion

    Grauguss) in Trinkwasser-Zirkulationssystemen, sind gegebenenfalls nationale Vorschriften und Richtlinien zu beachten. 6.2.1 Betriebsarten Die Baureihe Stratos kann in den Betriebsarten „Heizung“ oder „Kälte/Klima“ betrieben werden. Die beiden Betriebsarten unterscheiden sich in der Fehlerto- leranz bei der Behandlung von auftretenden Fehlermeldungen.

  • Seite 18: Differenzdruck-Regelungsarten

    Relais). Beim Doppelpumpenmanagement (Doppelpumpe bzw. 2x Einzelpumpe) startet die Reserve-Pumpe innerhalb der nachfolgend aufgeführten Zeit nach Auftre- ten des Fehlers. Stratos, Stratos-D, Stratos-Z, Stratos-ZD Startzeit 25/1-4, 25/1-6, 25/1-8, 30/1-4, 30/1-6, 30/1-8, 32/1-8, 40/1-4 ca. 9 Sek 25/1-10, 30/1-10, 32/1-10, 40/1-10, 50/1-10, 50/1-16, 65/1-16, ca.

  • Seite 19: Weitere Betriebsarten Zur Energieeinsparung

    Das Verhalten des SSM wird im Kapitel 6.2.5, 10.1 und 10.2 beschrieben. • Zur Anbindung an externe Überwachungseinheiten kann eine Systemerweite- rung durch nachrüstbare Schnittstellenmodule zur Kommunikation vorgenom- men werden. Optional stehen analoge und digitale IF-Module zur Verfügung (siehe Katalog). Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...

  • Seite 20: Doppelpumpenbetrieb

    6.2.5 Doppelpumpenbetrieb Doppelpumpen oder zwei Einzelpumpen (parallel installiert) können mit einem integrierten Doppelpumpenmanagement nachgerüstet werden. • IF-Module Stratos: Zur Kommunikation zwischen den Pumpen wird jeweils ein IF-Modul im Regelmodul jeder Pumpe eingebaut, die über die DP-Schnittstelle miteinander verbunden werden. Dieses Doppelpumpenmanagement weist folgende Funktionen auf: •...

  • Seite 21: Bedeutung Der Symbole Im Lc-Display

    Die Betriebsart Steller deaktiviert die Regelung im Modul. Die Drehzahl der Pumpe wird auf einem konstanten Wert gehalten (Fig. 11). Die Dreh- zahl wird über den Einstellknopf eingestellt bzw. über die Bus-Schnitt- stelle vorgegeben. Pumpe ist auf konstante Drehzahl (hier 2.600 RPM) eingestellt (Steller- betrieb). Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...
  • Seite 22 Bei der Betriebsart Steller wird die Drehzahl bzw. die Sollförderhöhe der Betriebsart p-c oder p-v der Pumpe über den Eingang 0-10V der IF-Module Stratos Ext.Off, Ext.Min und SBM eingestellt. Der Einstell- knopf hat dann für die Sollwerteingabe keine Funktion. Regelungsart p-T, Regelung auf temperaturabhängigen Differenz- druck-Sollwert (Fig.

  • Seite 23: Installation Und Elektrischer Anschluss

    Unsachgemäße Installation kann zu Sachschäden führen. • Installation nur durch Fachpersonal durchführen lassen! • Nationale und regionale Vorschriften beachten! • Die Pumpe darf zum Transport nur am Motor/Pumpengehäuse getragen wer- den. Niemals am Modul/Klemmenkasten oder vormontiertem Kabel. Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...

  • Seite 24: Installation Rohrverschraubungspumpe

    (vgl. Fig. 2a/2b). Bei Bedarf Motor inkl. Regelmodul drehen, siehe Kap. 9.1. 7.1.1 Installation Rohrverschraubungspumpe • Vor Montage der Pumpe passende Rohrverschraubungen installieren. • Bei Montage der Pumpe die beiliegenden Flachdichtungen zwischen Saug-/ Druckstutzen und Rohrverschraubungen verwenden. WILO SE 12/2012...

  • Seite 25: Installation Flanschpumpe

    Pumpentyp Schlüsselweite [mm] Schlüsselweite [mm] Saugstutzen Druckstutzen Stratos 25/1-4(6, 8, 10) Stratos 30/1-4(6, 8, 10) Stratos 30/1-12 • Dichtigkeit der Rohrverschraubungen überprüfen. 7.1.2 Installation Flanschpumpe Montage von Pumpen mit Kombiflansch PN6/10 (Flanschpumpen DN32 bis ein- schließlich DN 65) und Flanschpumpen DN80/DN100.

  • Seite 26: Isolierung Der Pumpe In Heizungsanlagen

    Wird die diffusionsdichte Isolierung bauseitig angebracht, darf das Pumpen- gehäuse nur bis zur Trennfuge zum Motor isoliert werden. Die Kondensatab- lauföffnungen müssen frei bleiben, damit im Motor entstehendes Kondensat ungehindert abfließen kann (Fig. 6). Ansteigendes Kondensat im Motor kann zu einem elektrischen Defekt führen. WILO SE 12/2012...

  • Seite 27: Elektrischer Anschluss

    Installation bereits vorhanden, so ist er zu umgehen oder auf den maximal mög- lichen Stromwert einzustellen. • Es wird empfohlen die Pumpe mit einem FI-Schutzschalter abzusichern. Kennzeichnung: FI - oder Bei der Dimensionierung des FI-Schutzschalters die Anzahl der angeschlosse- nen Pumpen und ihre Motornennströme beachten. Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...

  • Seite 28: Netzleitung

    PG 9 PG 7 Kabeldurchmesser: 8...10 mm 6...8 mm 5...7 mm Funktion Netzleitung DP-Management Kabeltyp 5x1,5 mm² 2-adriges Kabel (l 2,5 m) Funktion Netzleitung DP-Management Kabeltyp 3x1,5 mm² 2-adriges Kabel 2-adriges Kabel 3x2,5 mm² (l 2,5 m) WILO SE 12/2012...
  • Seite 29 • Ein-/Ausschaltungen über Netzspannung 20 / 24 h • Ein-/Ausschaltungen über Ext.Off, 0-10V oder über digitale, serielle Schnitt- stelle 20 / h HINWEIS: Wird bei einer Doppelpumpe ein einzelner Motor spannungsfrei geschaltet, ist das integrierte Doppelpumpenmanagement außer Funktion. Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...

  • Seite 30: Inbetriebnahme

    Drehen des Stellknopfes geändert. Der neue Wert blinkt. Durch Knopfdruck wird der neue Sollwert übernommen. • Wird die neue Einstellung nicht bestätigt, wird nach 30 s der alte Wert übernom- men und das Display springt in die Grundeinstellung zurück. WILO SE 12/2012...

  • Seite 31: Umstellung Der Displayanzeige

    Die Displaylage, die von der Grundeinstellung vorgegeben ist, blinkt durch “ON” auf (für horizontale Einbaulage). Durch Drehen des Einstellknopfes kann die Displayanzeige umgestellt werden. “ON” blinkt für die vertikale Einbaulage. Durch Drücken des Einstellknopfes wird die Einstellung bestätigt. Horizontal Vertikal Einstellung Lageeinstellung in Menüpunkt 3 Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...

  • Seite 32: Einstellungen Im Menü

    Diffe- renzdruck-Sollwert nach 30 s auf den vorherigen Wert zurück. Bedienknopf > 1 s drücken. Es erscheint nächster Menüpunkt Wenn in den Folgemenüs 30 s lang keine Einstellung vorgenommen wird, erscheint auf dem Display wieder die Grundeinstellung WILO SE 12/2012...
  • Seite 33 Einstellung wird übernommen. Die aktuell eingestellte Regelungsart blinkt. Durch Drehen des Stellknopfes können andere Regelungsarten angewählt wer- den. Die neu angewählte Regelungsart blinkt. Durch Knopfdruck wird die neue Rege- lungsart übernommen und ins nächste Menü geschaltet. Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...
  • Seite 34 Deutsch LC-Display Einstellung Menüpunkt erscheint nur, wenn ein IF-Modul Stratos mit Eingang 0-10V gesteckt wurde. Das Symbol "10V" erscheint im Display Eingang 0-10V ein- / ausschalten Eingang 0-10V aktivieren: Im Display erscheint “ON” und das “Modul-Motor Symbol” Eine manuelle Einstellung des Sollwertes am Stell- knopf ist nicht möglich.
  • Seite 35 Einstellungen anwählen. Einstellung wird übernommen. Display springt ins nächste Menü. Menüpunkt wird übersprungen, wenn: • Betrieb der Pumpe mit IF-Modulen Stratos erfolgt, • Stellerbetrieb gewählt wurde, • der Eingang 0...10V aktiviert wurde. Beim Einzelpumpenbetrieb springt das Display in die Grundeinstellung zurück.
  • Seite 36 Pumpe Slave gewählt. Der Drehknopf an der Slave-Pumpe hat dann keine Bedeutung mehr. Einstellungen sind hier nicht möglich. Eine Lageeinstellung des Displays kann an der Slave-Pumpe nicht vorgenommen werden. Lageeinstellung an der Slave-Pumpe wird von der Vorgabe der Masterpumpe übernommen. WILO SE 12/2012...
  • Seite 37 Master und Slave ist nur am Master möglich. Einstellung Spitzenlast- oder Haupt- /Reservebetrieb Aktuelle Einstellung wird angezeigt: Spitzenlastbetrieb, oder Haupt-/Reservebetrieb Durch Drehen des Stellknopfes leuchtet die andere Einstellung auf. Einstellung wird übernommen. Display springt in die Grundeinstellung zurück. Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...
  • Seite 38 Display und zeigt die Kom- munikation über die serielle Daten- schnittstelle an. Durch drehen des Stellknopfes wird eine BUS-Adresse (z.B.64) ausgewählt. Der Adressenbereich ist abhängig vom eingesetzten Bussystem (siehe entsprechende Einbau- und Betriebsanleitung). Einstellung wird übernommen Display springt zum nächsten Menü. WILO SE 12/2012...
  • Seite 39 Heizung (HV) / Kälte Klima (AC) In der Grundeinstellung (Menüebene 1) den Stellknopf > 6 s drücken. Innerhalb der 6 s erscheint nach ca. 1 s die Menüe- bene 2 (Menüpunkt , Lageeinstellung der Dis- playanzeige). Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...
  • Seite 40 • Störungsanzeige: Einzel- und Doppelpumpe LC-Display Einstellung Im Störfall wird die aktuelle Störung durch E = Error, der Code-Nr. und durch das Blinken der Fehler- quelle Motor, Regelmodul oder Netzanschluss angezeigt. Code-Nummern und deren Bedeutung siehe Kapitel 10. WILO SE 12/2012...

  • Seite 41: Wahl Der Regelungsart

    Anlagenteilen, die vom Gesamtvo- lumenstrom durchflossen werden (Kessel / Kältemaschine, evtl Wär- metauscher, Verteilleitung bis zum 1. Abzweig) 2. Primärkreise mit kleinen Druck- verlusten 3. Fußbodenheizungen mit Thermos- tat- oder Zonenventilen 4. Einrohranlagen mit Thermostat- oder Strangabsperrventilen Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...
  • Seite 42 Steller- Klimaanlagen Betrieb Trinkwasser-Zirkulations- systeme Heizungsanlagen 1. Alle Systeme Absenk- • Pumpe ist im Vorlauf eingebaut. betrieb • Vorlauftemperatur wird in Schwachlastperioden (z. B. Nacht) abgesenkt. • Pumpe läuft ohne externe Steue- rung 24 h am Netz. WILO SE 12/2012...

  • Seite 43: Einstellung Der Pumpenleistung

    Pumpe auf diesen Wert einstellen. Einstellbereich siehe : 20 ... 100 °C 5.1 Typenschlüssel : 30 ... 110 °C T = T 10 °C Steigung: Hs/ T 1 m/10 °C Einstellung positiver Wirksinn: H Einstellung negati- ver Wirksinn: Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...

  • Seite 44: Betrieb

    Die Sicherheitshinweise im Kapitel 2.6 und Kapitel 7 sind zu befolgen. Nach erfolgten Wartungs- und Reparaturarbeiten die Pumpe entsprechend Kapitel 7 "Installation und elektrischer Anschluss" einbauen bzw. anschließen. Das Einschalten der Pumpe erfolgt nach Kapitel 8 "Inbetriebnahme". WILO SE 12/2012...

  • Seite 45: Demontage/Montage

    • Befindet sich der Rotor außerhalb des Motors, können magnetische Gegen- stände schlagartig angezogen werden. Dies kann Körperverletzungen und Sachschäden zur Folge haben. Im zusammengebauten Zustand wird das Magnetfeld des Rotors im Eisenkreis des Motors geführt. Dadurch ist außerhalb der Maschine kein gesundheits- schädliches Magnetfeld nachweisbar. Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...

  • Seite 46: Demontage/Montage Des Regelmoduls

    GEFAHR! Lebensgefahr durch Stromschlag! Auch ohne Modul (ohne elektrischen Anschluss) kann an den Motorkontak- ten eine berührungsgefährliche Spannung anliegen (Ursache: generatori- scher Betrieb bei Durchströmung der Pumpe). Keine Gegenstände (z.B. Nagel, Schraubendreher, Draht) in die Kontaktie- rung am Motor stecken. WILO SE 12/2012...

  • Seite 47: Störungen, Ursachen Und Beseitigung

    • Es stellt sich eine Störung ein. • Die Pumpe schaltet ab, Störmelde-LED (rotes Dauerlicht) spricht an. Die Fehler- meldung erscheint im Display, SSM öffnet. Die Störung muss dann von Hand zurück gesetzt werden. Doppelpumpe: Die Reservepumpe wird eingeschaltet. Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...
  • Seite 48 Moduls einge- Einsatzbedingungen schränkt überprüfen, ggf. Kunden- dienst anfordern Modul Übertempe- Umgebungstemperatur Raumlüftung verbessern ratur Leis- zu hoch Einsatzbedingungen tungsteil überprüfen, ggf. Kunden- dienst anfordern Modul Modul Elektronikkomponenten Kundendienst anfordern/ defekt defekt Modul tauschen Tabelle 10.1: Störmeldungen WILO SE 12/2012...

  • Seite 49: Warnmeldungen

    Durchströmung überprü- trieb angetrieben (Durchströ- fen, ggf. Rückschlagklap- mung der Pumpe von der pen einbauen. Druck- zur Saugseite) Leerlauf Luft in der Pumpe Pumpe und Anlage entlüf- Pumpe Motor Tempera- Motor defekt Kundendienst anfordern tur-Fühler Medium defekt Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...
  • Seite 50 Master und Slave festlegen nicht einge- stellt *) nur für Pumpen mit P1 800W Tabelle 10.2: Warnmeldungen Lässt sich die Betriebsstörung nicht beheben, wenden Sie sich bitte an das Fachhandwerk oder an die nächstgelegene Wilo-Kundendienststelle oder Vertretung. WILO SE 12/2012...

  • Seite 51: Ablaufdarstellung Stör-/Warnmeldung Im Hv-Betrieb

    DP: Umschaltung auf PUMPE schaltet aus andere Pumpe solange Kein manueller Reset Fehler Wartezeit 5 Minuten möglich, Betriebsmelde- anliegt relais SBM öffnet beim Stratos IF-Modul SBM und Ext.Off/SBM Autostart PUMPE schaltet ein Regelbetrieb länger als 5 Minuten Anzahl Anzahl Fehler...

  • Seite 52: Ablaufdarstellung Stör-/Warnmeldung Im Ac-Betrieb

    DP: Umschaltung auf andere Deblockierroutine startet. (max. 3 mal oder max. 40 s) Pumpe Pumpe schaltet ab, wenn Betriebsmelderelais SBM öffnet Blockierung nicht beseitigt beim Stratos IF-Modul SBM und ist. Ext.Off/SBM x Störmeldung über serielle digitale Schnittstelle Durch Knopfdruck für mind. Manueller Reset 1s wird der Fehler quittiert.

  • Seite 53: Entsorgung

    2. Weitere Informationen zur sachgerechten Entsorgung werden bei der Stadtverwaltung, dem Entsorgungsamt oder dort wo das Produkt erworben wurde, erteilt. HINWEIS: Die Pumpe gehört nicht in den Hausmüll! Weitere Informationen zum Thema Recycling siehe unter www.wilo-recycling.com Technische Änderungen vorbehalten Einbau- und Betriebsanleitung Wilo-Stratos/-D/-Z/-ZD...
  • Seite 54 8.2.1 Using the control button .................... 70 8.2.2 Switchover of the display ................... 71 8.2.3 Settings in the menu ....................72 Selecting the control mode ..................81 Setting the pump performance ................. 83 Opreration ........................84 Decommissioning ......................84 WILO SE 12/2012...
  • Seite 55 Faults, causes and remedies ................87 10.1 Fault signals – Heating/ventilation HV operating mode ........87 10.2 Fault signals – Air-conditioning AC operating mode ..........87 10.3 Warning signals ......................89 Spare parts ......................92 Disposal .........................93 Installation and Operating Instructions Wilo-Stratos/-D/-Z/-ZD...

  • Seite 56: General Information

    2.1 Indication of instructions in the operating instructions Symbols: General danger symbol Danger due to electrical voltage NOTE: Signal words: DANGER! Acutely dangerous situation. Non-observance results in death or the most serious of injuries. WILO SE 12/2012...

  • Seite 57: Personnel Qualifications

    The safety instructions included in these installation and operating instructions, the existing national regulations for accident prevention together with any internal working, operating and safety regulations of the operator are to be com- plied with. Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...

  • Seite 58: Safety Instructions For The Operator

    The operating safety of the supplied product is only guaranteed for conven- tional use in accordance with Section 4 and 5 of the operating instructions. The limit values must on no account fall under or exceed those specified in the cat- alogue/data sheet. WILO SE 12/2012...

  • Seite 59: Transport And Interim Storage

    • closed-circuit industrial circulation systems • solar installations WARNING! Health hazard! Due to the materials used, the pumps of the Wilo-Stratos/-D series may not be used for potable water or food applications. The pumps of the Wilo-Stratos-Z/-ZD series are also suitable for use in: •...

  • Seite 60: Product Information

    English 5 Product information 5.1 Type key Example: Stratos-D 32/1-12 Stratos = high-efficiency pump = single pump -D = double pump -Z = single pump for drinking water circulation systems -ZD= double pump for drinking water circulation systems 32 = flange connection nominal diameter of 32 Threaded connection: 25 (Rp 1), 30 (Rp 1¼)
  • Seite 61 Comply strictly with the relevant safety data sheets and manufacturer's data! • Observe the specifications of the manufacturer regarding the mixing ratios. • Add additives to the fluid on the pressure side of the pump. Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...

  • Seite 62: Scope Of Delivery

    • Eight M16 washers (for M16 flange bolts for DN32-DN65 combination flanged version) • Installation and operating instructions 5.4 Accessoiries Accessories must be ordered separately: • IF Modules • IR operating and service units (IR-Monitor/IR-Stick) See catalogue for detailed list. WILO SE 12/2012...

  • Seite 63: Description And Function

    If pumps of the Wilo-Stratos-Z/-ZD series in grey cast iron version (pump hous- ing made of grey cast iron) are used in drinking water circulation systems, the national regulations and guidelines should be complied with as applicable.

  • Seite 64: Differential Pressure Control Modes

    In the case of dual pump management (double pump or 2x single pumps), the standby pump starts within the time period specified below following the occurrence of the fault. Stratos, Stratos-D, Stratos-Z, Stratos-ZD Starting time 25/1-4, 25/1-6, 25/1-8, 30/1-4, 30/1-6, 30/1-8, 32/1-8, 40/1-4 approx.

  • Seite 65: Further Operating Modes For Saving Energy

    Chapters 6.2.5, 10.1 and 10.2. • For connecting to external monitoring units, the system can be expanded by retrofitting interface modules for communication. Analogue and digital IF Mod- ules are available as an option (see catalogue). Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...

  • Seite 66: Dual Pump Operation

    Double pumps or two single pumps (installed in parallel) can be retrofitted with an integrated dual pump management system. • IF-Modules Stratos: For communication between pumps, an IF Module is installed in the control module of each pump. These IF Modules are connected to each other via the DP interface.

  • Seite 67: Definition Of The Symbols On The Lc Display

    (Fig.11). The speed is set using the control button or via the bus interface. The pump is set to a constant speed (2.600 rpm in this case) (manual control mode). Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...
  • Seite 68 In manual control mode, the speed or nominal delivery head of p-c or p-v operating mode of the pump is set via the 0-10 V input of the IF Modules Stratos Ext.Off, Ext.Min and SBM. In this case, the control but- ton is without function for entering the setpoint.

  • Seite 69: Installation And Electrical Connection

    • When the pump needs to be transported, it may be carried only by the motor/ pump housing. Never at the module/terminal box or pre-assembled cable. • Installation within a building: Install the pump in a dry, well-ventilated room. Ambient temperatures below -10°C are not permissible. Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...

  • Seite 70: Installing A Threaded Pipe Union Pump

    • Use the supplied flat gaskets between the suction/pressure ports and threaded pipe unions when installing the pump. • Screw union nuts onto the threads of the suction/pressure ports and tighten them using a suitable open-end wrench or pipe wrench. WILO SE 12/2012...

  • Seite 71: Installating A Flanged Pump

    Nominal pressure PN10/16 Screw diameter Strength class 4.6 or higher 4.6 or higher Permitted tightening torque 40 Nm 95 Nm Min. screw length for • DN32/DN40 55 mm 60 mm • DN50/DN65 60 mm 65 mm Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...

  • Seite 72: Insulation Of The Pump In Heating Systems

    The condensate drain holes must remain unobstructed to ensure that condensate that develops in the motor can drain without problems (Fig. 6). Condensate that accumulates in the motor can cause an electrical defect. WILO SE 12/2012...

  • Seite 73: Electrical Connection

    Labeling: FI - When dimensioning the residual-current-operated protection switch, take the number of pumps connected and their nominal motor currents into account. • Leakage current per pump I 3.5 mA (as per EN 60335) Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...
  • Seite 74 6...8 mm 5...7 mm cross-section: Function Mains line DP management Cable type 5x1.5 mm² Two-wire cable (l 2.5 m) Function Mains line DP management Cable type 3x1.5 mm² Two-wire cable Two-wire cable 3x2.5 mm² (l 2.5 m) WILO SE 12/2012...
  • Seite 75 • Switch-on/off procedures via mains voltage 20 / 24 h • Switch-on/off procedures via Ext.Off, 0-10 V or via digital, serial interface 20 / h NOTE: If an individual motor is switched voltage-free in a double pump, the integrated dual pump management is deactivated. Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...

  • Seite 76: Commissioning

    The new value flashes. The new setpoint is saved by press- ing the button. • The old value is retained and the basic setting is displayed again if the new set- ting is not confirmed within 30 seconds. WILO SE 12/2012...

  • Seite 77: Switchover Of The Display

    The display can be changed by turning the adjustment button. "ON" flashes for the vertical installation position. Press the adjustment button to confirm the setting. Horizontal Vertical Setting Position setting in menu item 3 Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...

  • Seite 78: Settings In The Menu

    30 seconds. Press control button > 1 second. The next meu item appears. The basic setting is displayed again if no setting is made in the subsequent menu within 30 seconds WILO SE 12/2012...
  • Seite 79 The setting is applied. The control mode currently set flashes. Turn the control button to select other control modes. The newly selected control mode flashes The setting is applied and the next menu appears. Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...
  • Seite 80 LC display Setting Menu item appears only if an IF Module Stratos was plugged into the 0-10 V input The "10V" symbol appears in the display Switching 0-10V input on / off Activating the 0-10V input: The display indicates "ON" and the "module motor symbol".
  • Seite 81 The setting is applied. The next menu is displayed. Menu item is skipped if: • Operation of the pump takes place with Stratos IF Modules, • Manual control mode was selected, • The 0...10V input was activated. In single pump mode, the display returns to the basic setting...
  • Seite 82 It cannot be used for settings. The display's position setting cannot be defined at the slave pump. The position setting at the slave pump is applied from the specification of the master pump. WILO SE 12/2012...
  • Seite 83 Peak load or main / standby mode The current setting is displayed: peak-load operation, or main/standby operation Turning the control button results in the other setting lighting up. The setting is applied The display returns to the basic setting Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...
  • Seite 84 Turn the control button to select a BUS address (e.g. 64). The address range depends on the bus system used (see corresponding Instal- lation and operating instructions) The setting is applied The display opens the next menu WILO SE 12/2012...
  • Seite 85 (HV) / cooling air-conditioning (AC) In the basic setting (menu level 1), press the control button for > 6 s. Within these 6 seconds, menu level 2 appears after approx. 1 s (menu item , display position set- ting). Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...
  • Seite 86 If a fault occurs, the current fault is indicated by E = error, the code no. and by the motor, control module or mains connection error source flashing. Refer to Chapter 10 for code numbers and their meaning. WILO SE 12/2012...

  • Seite 87: Selecting The Control Mode

    1st branch) 2. Primary circuits with minor pressure loss 3. Floor heating systems with thermo- static or zone valves 4. One-pipe systems with thermostatic valves or shut-off valves for pipe sections Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...
  • Seite 88 1. All systems Setback • Pump is installed in the feed pipe. operation • The feed temperature falls during low load periods (e.g. at night). • The pump runs 24 hours without external control at the mains. WILO SE 12/2012...

  • Seite 89: Setting The Pump Performance

    Adjustment range H : 20 ... 100 °C 5.1 Type key : 30 ... 110 °C T = T 10 °C Gradient: Hs/ T 1 m/10 °C Adjustment in positive effective direction: Adjustment in negative effective direction: Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...

  • Seite 90: Opreration

    The safety instructions in Chapter 2.6 and Chapter 7 must be complied with. After completing maintenance and repair work, install and connect the pump according to Chapter 7 "Installation and electrical connection". Switch on the pump according to Chapter 8 "Commissioning". WILO SE 12/2012...

  • Seite 91: Dismantling / Installation

    DANGER! Risk of fatal electrical shock! Even without the module (without electrical connection), there may be dan- gerous contact voltage at the motor contacts. Observe the warning on the front side of the motor: "Attention - Generator voltage". Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...

  • Seite 92: Dismantling / Installation Of The Control Module

    • Undo the M5 internal hexagon screws (SW4) in the control module (item 3) • Pull the control module off the motor (item 4). • Install the module in the reverse order. Do not forget to install the flat gasket (item 5) between the motor housing and control module. WILO SE 12/2012...

  • Seite 93: Faults, Causes And Remedies

    For details, see the documentation (Installation and operating instructions of the IF Module). NOTE: Code nos. "E04" (mains undervoltage) and "E05" (mains overvoltage) are treated as faults only during AC operation and lead to immediate deactivation. Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...
  • Seite 94 Excess Ambient temperature too Improve room ventilation, power sec- high check operating condi- tion temper- tions, request customer ature service, if necessary Module Module Electronic components Request customer service/ defective defective replace module Table 10.1: Fault signals WILO SE 12/2012...

  • Seite 95: Warning Signals

    (the pump is flowed return valves if necessary through from the pressure to the suction side) Pump idling Air in the pump Vent the pump and unit Motor Fluid Motor defective Request customer service temperature sensor defective Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...
  • Seite 96 Define the master and not set slave *) Only for pumps with P1 800W Table 10.2: Warning signals If the operating fault cannot be remedied, please consult skilled craft firms or the nearest Wilo customer service point or representative. WILO SE 12/2012...
  • Seite 97 Fault signal via serial digital delay of 5 minutes interface No manual reset possible The fault is acknowledged by Manual reset pressing the button for at least PUMP goes on 1 second. Control mode Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...

  • Seite 98: Spare Parts

    1 second. Control mode 11 Spare parts Spare parts can be ordered from your local specialist and/or via Wilo customer service. In order to avoid queries and incorrect orders, the entire data on the name plate should be submitted for each order.

  • Seite 99: Disposal

    NOTE: The pump must not be disposed of along with household waste! Further information on recycling can be found at www.wilo-recycling.com Technical information subject to change without prior notice! Installation and operating instructions Wilo-Stratos/-D/-Z/-ZD...
  • Seite 100 8.2.1 Manipulation du bouton de réglage ...............117 8.2.2 Adaption de l’affichage ....................118 8.2.3 Réglages dans le menu .....................118 Sélection du type de régulation ................128 Réglage de la puissance de la pompe ..............130 Fonctionnement ......................131 Mise hors service .......................131 WILO SE 12/2012...
  • Seite 101 10.1 Reports de défauts - mode de fonctionnement chauffage/ventilation HV ..135 10.2 Reports de défauts - mode de fonctionnement climatisation AC .....135 10.3 Messages d'avertissement ..................137 Pièces de rechange .................... 140 Elimination ......................141 Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...

  • Seite 102: Généralités

    2.1 Signalisation des consignes de la notice Symboles : Symbole général de danger Consignes relatives aux risques électriques REMARQUE : Signaux : DANGER ! Situation extrêmement dangereuse. Le non-respect entraîne la mort ou des blessures graves. WILO SE 12/2012...

  • Seite 103: Qualification Du Personnel

    Les consignes de sécurité énoncées dans cette notice de montage et de mise en service, les règlements nationaux existants de prévention des accidents et les éventuelles consignes de travail, de fonctionnement et de sécurité internes de l'opérateur doivent être respectés. Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...

  • Seite 104: Consignes De Sécurité Pour L'utilisateur

    Toute modification du produit ne peut être effectuée que moyennant l'autori- sation préalable du fabricant. L'utilisation de pièces détachées d'origine et d'accessoires autorisés par le fabricant garantit la sécurité. L'utilisation d'autres pièces dégage la société de toute responsabilité. WILO SE 12/2012...

  • Seite 105: Modes D'utilisation Non Autorisés

    AVERTISSEMENT ! Risque pour la santé ! En raison des matériaux mis en œuvre, les pompes de la gamme Wilo-Stratos/-D ne doivent pas être utilisées pour les eaux potables ou des produits alimentaires. Les pompes des gammes Wilo-Stratos-Z/-ZDsont adaptées en outre pour une utilisation dans •...

  • Seite 106: Informations Produit

    Français 5 Informations produit 5.1 Dénomination Exemple : Stratos-D 32/1-12 Stratos = pompe à haut rendement = pompe simple -D = pompe double -Z = pompe simple pour bouclages d'eau potable -ZD= pompe double pour bouclages d'eau potable 32 = raccord à bride diamètre nominal 32 Raccord fileté...
  • Seite 107 Les fiches techniques de sécurité et les indications du fabricant doivent être impérativement respectées ! • Respecter les consignes du fabricant pour les rapports de mélange. • Mélanger les additifs au fluide côté refoulement de la pompe. Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...

  • Seite 108: Etendue De La Fourniture

    • Notice de montage et de mise en service 5.4 Accessoires Les accessoires doivent être commandés séparément : • Modules IF • Organes de commande et de service IR (moniteur IR/clé IR) Pour la liste détaillée, consulter le catalogue. WILO SE 12/2012...

  • Seite 109: Description Et Fonctionnement

    Si la gamme Wilo-Stratos-Z/-ZD en GG (corps de pompe en fonte grise) est uti- lisée dans les bouclages d'eau potable, des prescriptions et directives nationales sont le cas échéant à...

  • Seite 110: Types De Régulation De La Pression Différentielle

    Pour le pilotage pompe double (pompe double ou 2 pompes simples), la pompe de réserve s'active après l'apparition de l'erreur dans un intervalle de temps indi- qué ci-après. Stratos, Stratos-D, Stratos-Z, Stratos-ZD Temps de démarrage 25/1-4, 25/1-6, 25/1-8, 30/1-4, 30/1-6, 30/1-8, 32/1-8, 40/1-4 env.

  • Seite 111: Autres Modes De Fonctionnement Pour L'économie D'énergie

    • Pour le raccordement à des unités de surveillance externe, une extension du système peut être réalisée par des modules d'interface adaptables pour la com- munication. Des modules IF analogiques et numériques sont disponibles en option (voir le catalogue). Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...

  • Seite 112: Fonctionnement Pompe Double

    Les pompes doubles ou deux pompes simples (montées parallèles) peuvent être adaptées avec un pilotage de pompe double. • Module IF Stratos : Pour la communication entre les pompes, un module IF est monté dans le module de régulation de chacune des pompes qui sont reliées entre-elles par l'interface DP.

  • Seite 113: Signification Des Symboles Dans L'écran À Cristaux Liquides

    La pression différentielle de consigne est réglée sur H = 5,0 m. Type de régulation p-v, régulation sur pression différentielle de consigne variable (fig. 8). Type de régulation p-c, régulation sur pression différentielle de consigne constante (fig. 9). Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...
  • Seite 114 Avec le mode réglage, la vitesse de rotation ou la hauteur manométrique du mode de fonctionnement p-c ou p-v de la pompe est réglé par l'entrée 0-10 V du module IF Stratos Ext.Off, Ext.Min et SBM. Le bouton de réglage n'a alors pas de fonction pour la saisie de la consigne.

  • Seite 115: Montage Et Raccordement Électrique

    • Il y a risque de blessure dû à la chute de la pompe/du moteur ! Assurer le cas échéant la pompe/le moteur avec des appareils adéquats de levage de façon à empêcher leur chute ! Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...
  • Seite 116 • Avant le montage de la pompe simple, démonter le cas échéant les deux demi- coquilles de l'isolation thermique (fig. 5, pos. 1). • Monter la pompe à un emplacement facile d'accès pour faciliter tout contrôle ultérieur ou un remplacement. • A observer pendant le montage/l'installation : WILO SE 12/2012...

  • Seite 117: Montage De La Pompe À Raccord Fileté

    à brides. Ils ne sont donc pas autorisés. Entre la tête de vis/d'écrou et la bride combinée, les rondelles jointes (fig. 3, pos. 1) doi- vent être utilisées. Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...

  • Seite 118: Isolation De La Pompe Dans Des Installations De Chauffage

    AVERTISSEMENT ! Risque de brûlure ! L'ensemble de la pompe peut atteindre une température extrêmement éle- vée. L'équipement ultérieur de l'isolation pendant que la pompe fonctionne présente un risque de brûlure. WILO SE 12/2012...

  • Seite 119: Isolation De La Pompe Dans Les Installations De Froid/Circuits De Climatisation

    • En cas d'activation/de désactivation de la pompe via des dispositifs de com- mande externes, il faut désactiver tout cadencement de la tension d'alimenta- tion (p. ex. par une commande à paquets d'impulsions) pour éviter d'endommager l’électronique. Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...
  • Seite 120 Veiller à ce que le joint du couvercle soit parfaitement en place. AVERTISSEMENT ! Risque de dommages corporels et matériels ! Lorsque le cache de l'évent est endommagé, l'indice de protection et la sécu- rité électrique ne sont pas garantis. Vérifier la bonne position du cache de l'évent. WILO SE 12/2012...
  • Seite 121 Câble à 2 fils 3x2,5 mm² (l 2,5 m) Fonctionnement Câble d'ali- Interface numérique Interface numérique mentation sérielle sérielle Type de câble 3x1,5 mm² Câble de bus Câble de bus 3x2,5 mm² Tableau 7.2 Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...

  • Seite 122: Mise En Service

    Remplir et purger correctement l'installation. Une purge de la chambre du rotor de la pompe s'effectue automatiquement après une courte durée de fonction- nement. Un fonctionnement à sec de courte durée n'endommage pas la pompe. WILO SE 12/2012...

  • Seite 123: Réglage Du Menu

    En appuyant sur le bouton, la nouvelle valeur de consigne est validée. • Si le nouveau réglage n'est pas confirmé, l'ancienne valeur est reprise après 30 s et l'écran revient sur le réglage de base. Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...

  • Seite 124: Adaption De L'affichage

    Lors de la commande de l'affichage de la pompe simple, les menus suivants s'affichent : • Fonctionnement de la pompe simple : Réglage pour la première mise en service/ séquence du menu en fonctionnement (représentation horizontale de l'affichage) WILO SE 12/2012...
  • Seite 125 Appuyer > 1 s s sur le bouton de com- mande. Le point de menu suivant s'affiche Si aucun réglage n'est effectué dans le menu pendant 30 s, l'écran revient au réglage de base Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...
  • Seite 126 Le type de régulation actuel réglé clignote. D'autres types de régulation peuvent être choisis en tournant le bouton de réglage. Le nouveau type de régulation choisi cli- gnote. Le réglage est validé et bascule dans le menu suivant. WILO SE 12/2012...
  • Seite 127 Ecran à cristaux liquides Réglage Le point de menu apparaît seulement si un module IF Stratos avec entrée 0-10 V a été bran- ché. Le symbole « 10 V » s'affiche Entrée 0-10 V mise en marche / arrêt Activer l'entrée 0-10 V : L'écran affiche «...
  • Seite 128 Le point de menu est sauté lorsque : • le fonctionnement de la pompe se fait avec les modules IF Stratos, • le mode réglage a été choisi, • l'entrée 0...10 V a été activée. Avec le fonctionnement d'une pompe simple, l'écran revient sur l'affi- chage de base .
  • Seite 129 Il n'est pas possible de faire un réglage de la posi- tion de l'écran sur la pompe esclave. Le réglage de la position de la pompe esclave est effectué sur consigne donnée par la pompe maître. Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...
  • Seite 130 Le réglage actuel s'affiche : Mode de fonctionnement d'appoint, ou Mode de fonctionnement principal/réserve En tournant le bouton de réglage, l'autre réglage s'allume. Le réglage est validé. L'écran revient au réglage de base WILO SE 12/2012...
  • Seite 131 (p. ex. 64). La zone d'adresses dépend du système de bus utilisé (voir la notice de montage et de mise en service correspondante). Le réglage est validé. L'écran passe au menu suivant. Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...
  • Seite 132 Dans le réglage de base, appuyer sur le bouton de réglage (niveau de menu 1) pendant > 6 s. Dans les 6 s, le niveau de menu 2 s'affiche après env. 1 s (point de menu , réglage de la position de l'affichage). WILO SE 12/2012...
  • Seite 133 E = Erreur, le numéro du code et par le clignote- ment de la source d'erreur : moteur, module de régulation ou alimentation réseau. Pour les numéros des codes et leur signification, reportez-vous au chapitre 10. Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...

  • Seite 134: Sélection Du Type De Régulation

    éventuellement échangeur de chaleur, lignes de distri- bution jusqu'au 1 embranchement) 2. Circuits primaires avec faibles pertes de pression 3. Planchers chauffants avec robinets thermostatiques ou de zones 4. Installations monotubes avec robinets thermostatiques ou d'arrêt WILO SE 12/2012...

  • Seite 135: Type D'installation

    • La température du conduit d'alimen- tation est diminuée dans les périodes de faible consommation (p. ex. la nuit). • La pompe fonctionne sans commande externe 24 h sur le réseau. Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...

  • Seite 136: Réglage De La Puissance De La Pompe

    : de 20 à 100 °C 5.1 Dénomination : de 30 à 110 °C T = T 10 °C Augmentation : Hs/ T 1 m/10 °C Réglage du sens positif : H Réglage du sens négatif : H WILO SE 12/2012...

  • Seite 137: Fonctionnement

    Risque de brûlure en cas de contact avec la pompe ! Selon l'état de fonctionnement de la pompe ou de l'installation (température du fluide véhiculé), toute la pompe peut devenir très chaude. Laisser refroidir l'installation et la pompe à température ambiante. Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...

  • Seite 138: Entretien

    être ramené de manière brutale dans sa position de départ en raison du champ magnétique puissant. • Si l'unité comportant la roue, la flasque et le rotor doit être retirée du moteur, les personnes portant des appareils médicaux tels que des stimulateurs car- WILO SE 12/2012...
  • Seite 139 • Lorsque l'accès aux vis sur la bride du moteur n'est pas garanti, le module de régulation peut être séparé du moteur en desserrant 2 vis, voir le chapitre 9.2. • Mise en service de la pompe, voir le chapitre 8. Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...

  • Seite 140: Démontage/Montage Du Module De Régulation

    Augmenter la pression d'entrée du bruits. une pression d'entrée système dans la plage admissible. insuffisante. Vérifier le réglage de la hauteur manométrique et la régler évent. sur une hauteur plus basse. Tableau 10 : Pannes avec des causes externes WILO SE 12/2012...

  • Seite 141: Reports De Défauts - Mode De Fonctionnement Chauffage/Ventilation Hv

    REMARQUE : Le n° de code « E04 » (sous-tension réseau) et « E05 » (surtension réseau) sont considérés comme des erreurs uniquement en mode AC et condui- sent à un arrêt immédiat. Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...
  • Seite 142 Module Module Composants Faire appel au service défectueux électroniques défectueux après-vente/remplacer le module Tableau 10.1 : Reports de défauts WILO SE 12/2012...

  • Seite 143: Messages D'avertissement

    Marche à Présence d'air dans la Purger la pompe et vide de la pompe l'installation. pompe Moteur Défaut sur la Moteur défectueux Faire appel au service sonde de après-vente. température du fluide Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...
  • Seite 144 *) uniquement pour les pompes avec P1 800W Tableau 10.2 : Messages d'avertissement Si le défaut de fonctionnement ne peut pas être corrigé, veuillez-vous adresser à un magasin spécialisé ou au centre de service après-vente Wilo ou à votre distributeur le plus proche. WILO SE 12/2012...
  • Seite 145 Pas de remise à zéro manuelle possible En appuyant sur le bouton Remise à zéro manuelle pendant 1 s au moins, l'erreur est La POMPE s'active acquittée. Mode de régulation Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...

  • Seite 146: Pièces De Rechange

    (max. 3 fois ou max. 40 s) Le relais de signal de marche SBM La pompe se désactive si le s'ouvre sur le module IF Stratos SBM et Ext.Off/SBM blocage n'est pas supprimé. x Message de panne par interface numérique sérielle...

  • Seite 147: Elimination

    été acheté. REMARQUE : La pompe ne va pas dans les déchets ménagers ! Pour de plus amples informations sur le recyclage, consultez www.wilo-recycling.com Sous réserve de modifications techniques ! Notice de montage et de mise en service Wilo-Stratos/-D/-Z/-ZD...
  • Seite 148 Instellen van het menu .....................164 8.2.1 Gebruik van de regelknop ..................164 8.2.2 Omzetten van het display ..................165 8.2.3 Instellingen in het menu ...................166 Keuze van het regelingstype ...................175 Instelling van het pompvermogen ................177 Bedrijf ..........................178 Uitbedrijfname ......................178 WILO SE 12/2012...
  • Seite 149 Demontage/montage ....................179 Demontage/montage van de regelmodule ............180 Storingen, oorzaken en oplossingen ............... 181 10.1 Storingsmeldingen – bedrijfssituatie Verwarming/ventilatie HV ......181 10.2 Storingsmeldingen – bedrijfssituatie Klimaat AC ..........181 10.3 Waarschuwingsmeldingen ..................183 Reserveonderdelen ................... 186 Afvoeren ......................187 Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...

  • Seite 150: Inbouw- En Bedieningsvoorschriften

    2.1 Aanduiding van aanwijzingen in de bedieningsvoorschriften Symbolen: Algemeen gevarensymbool Gevaar vanwege elektrische spanning AANWIJZING: Signaalwoorden: GEVAAR! Acuut gevaarlijke situatie. Het niet-naleven leidt tot de dood of tot zeer zware verwondingen. WILO SE 12/2012...

  • Seite 151: Personeelskwalificatie

    • gevaar voor personen door elektrische, mechanische en bacteriologische wer- king; • gevaar voor het milieu door lekkage van gevaarlijke stoffen, • materiële schade, • verlies van belangrijke functies van het product/de installatie; • voorgeschreven onderhouds- en reparatieprocedures die niet uitgevoerd wor- den. Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...

  • Seite 152: Veilig Werken

    -inrichtingen weer aangebracht resp. in werking gesteld wor- den. 2.7 Eigenmachtige ombouw en vervaardiging van reserveonderdelen Eigenmachtige ombouw en vervaardiging van reserveonderdelen vormen een gevaar voor de veiligheid van het product/personeel en maken de door de fabri- kant afgegeven verklaringen over veiligheid ongeldig. WILO SE 12/2012...

  • Seite 153: Ongeoorloofde Gebruikswijzen

    WAARSCHUWING! Gevaar voor de gezondheid! Door het gebruikte materiaal mogen de pompen van de serie Wilo- Stratos/-D niet in tapwater- of levensmiddelenbereik worden gebruikt. De pompen van de series Wilo-Stratos-Z/-ZD zijn bovendien geschikt voor toe- passing in • tapwatercirculatiesystemen Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...

  • Seite 154: Productgegevens

    Nederlands 5 Productgegevens 5.1 Type-aanduiding Voorbeeld: Stratos-D 32/1-12 Stratos = hoogrendementpomp = enkelpomp -D = dubbelpomp -Z = enkelpomp voor tapwatercirculatiesystemen -ZD = dubbelpomp voor tapwatercirculatiesystemen 32 = flensaansluiting nominale doorlaat 32 Draadaansluiting: 25 (Rp 1), 30 (Rp 1¼) Flensaansluiting:...
  • Seite 155 Ongeoorloofde media kunnen de pomp vernielen en lichamelijk letsel ver- oorzaken. Veiligheidsinformatiebladen en informatie van de fabrikant moeten absoluut in acht worden genomen! • Informatie van de fabrikant over mengverhoudingen in acht nemen. • Additieven aan de perszijde van de pomp de vloeistof bijmengen. Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...

  • Seite 156: Leveringsomvang

    (voor flensschroeven M12 bij combiflensuitvoering DN32-DN65) • 8 stuks onderlegschijven M16 (voor flensschroeven M16 bij combiflensuitvoering DN32-DN65) • Inbouw- en bedieningsvoorschriften 5.4 Toebehoren Toebehoren moeten apart worden besteld: • IF-modules • IR-bedienings- en service-apparaten (IR-monitor/IR-stick) Voor gedetailleerde lijst, zie catalogus. WILO SE 12/2012...

  • Seite 157: Beschrijving En Werking

    6.2.1 Bedrijfssituaties De serie Stratos kan worden gebruikt in de bedrijfssituaties ”Verwarming” of ”Koeling/klimaat”. Beide bedrijfssituaties verschillen in de fouttolerantie bij de behandeling van optredende foutmeldingen.

  • Seite 158: Verschildruk-Regelingstypen

    Bij het dubbelpompmanagement (dubbelpomp resp. 2x enkelpomp) start de reservepomp binnen de hieronder vermelde tijd na het optreden van de fout. Stratos, Stratos-D, Stratos-Z, Stratos-ZD Starttijd 25/1-4, 25/1-6, 25/1-8, 30/1-4, 30/1-6, 30/1-8, 32/1-8, 40/1-4 ca. 9 sec 25/1-10, 30/1-10, 32/1-10, 40/1-10, 50/1-10, 50/1-16, 65/1-16, ca.

  • Seite 159: Meer Bedrijfssituaties Voor Energiebesparing

    Het gedrag van de SSM wordt in hoofdstuk 6.2.5, 10.1 en 10.2 beschreven. • Voor de aansluiting op externe bewakingseenheden kan het systeem worden uitgebreid met een achteraf te installeren interfacemodule voor de communi- catie. Optioneel zijn analoge en digitale IF-modules beschikbaar (zie catalogus). Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...

  • Seite 160: Dubbelpompbedrijf

    Dubbelpompen of twee enkelpompen (parallel geïnstalleerd) kunnen achteraf worden voorzien van een geïntegreerd dubbelpompbeheer. • IF-modules Stratos: Voor de communicatie tussen de pomp wordt een IF- module in de regelmodule van iedere pomp ingebouwd, die via de DP-interface met elkaar worden verbonden.

  • Seite 161: Betekenis Van De Symbolen Op Het Lc-Display

    De bedrijfssituatie regelbedrijf deactiveert de regeling in de module. Het toerental van de pomp wordt op een constante waarde gehouden (afb. 11). Het toerental wordt met de regelknop ingesteld resp. via de bus-interface aangegeven. Pomp is op constant toerental (hier 2.600 RPM) ingesteld (regelbedrijf). Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...
  • Seite 162 Bij de bedrijfssituatie regelbedrijf wordt het toerental resp. die vereiste opvoerhoogte in de bedrijfssituatie p-c of p-v van de pomp via ingang 0-10V van de IF-module Stratos Ext.Off, Ext.Min en SBM inge- steld. De regelknop heeft dan geen functie voor de invoer van de gewenste waarde.

  • Seite 163: Installatie En Elektrische Aansluiting

    • Installatie enkel door vakpersoneel laten uitvoeren! • Nationale en regionale voorschriften in acht nemen! • De pomp mag voor het transport enkel aan de motor/het pomphuis worden gedragen. Nooit aan de module/klemmenkast of voorgemonteerde kabel. Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...

  • Seite 164: Installatie Pomp Met Schroefdraadkoppeling

    • Controleren of de pomp in de toegestane installatiepositie kan worden geïn- stalleerd (vgl. afb. 2a/2b). Indien nodig motor incl. regelmodule draaien, zie hoofdstuk 9.1. 7.1.1 Installatie pomp met schroefdraadkoppeling • Alvorens de pomp te installeren, moeten passende leidingkoppelingen worden geïnstalleerd. WILO SE 12/2012...

  • Seite 165: Installatie Flenspomp

    Pomptype Sleutelwijdte [mm] Sleutelwijdte [mm] Zuigstuk Drukstuk Stratos 25/1-4(6, 8, 10) Stratos 30/1-4(6, 8, 10) Stratos 30/1-12 • Dichtheid van de leidingkoppelingen controleren. 7.1.2 Installatie flenspomp Installatie van pompen met combiflens PN6/10 (flenspompen DN32 tot en met DN 65) en flenspompen DN80/DN100.

  • Seite 166: Isolatie Van De Pomp In Verwarmingsinstallaties

    De afvoeropeningen voor het condensaat moeten vrij blijven zodat het con- densaat dat in de motor ontstaat ongehinderd kan wegstromen (afb. 6). Stijgend condensaat in de motor kan tot een elektrisch defect leiden. WILO SE 12/2012...

  • Seite 167: Elektrische Aansluiting

    • Aanbevolen wordt de pomp met een lekstroom-veiligheidsschakelaar te bevei- ligen. Aanduiding: FI- Bij de dimensionering van de lekstroom-veiligheidsschakelaar het aantal aan- gesloten pompen en hun nominale motorstroom in acht nemen. Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...
  • Seite 168 • Par. 4.4.2 naar strekking: Bij mogelijke functiebeperkingen door EMC moeten signaalleidingen met een lager niveau worden gescheiden van sterkstroom- leidingen. Draadaansluiting: PG 13,5 PG 9 PG 7 Kabeldiameter: 8...10 mm 6...8 mm 5...7 mm Werking Netleiding DP-management Kabeltype 5x1,5 mm² 2-draads kabel (l 2,5 m) WILO SE 12/2012...
  • Seite 169 • In-/uitschakelingen via netspanning 20/24 h • In-/uitschakelingen via Ext. Uit, 0-10V of via digitale, seriële interface 20/h AANWIJZING: Als bij een dubbelpomp een enkele motor spanningsvrij wordt geschakeld, dan is het geïntegreerde dubbelpompmanagement zonder functie. Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...

  • Seite 170: Inbedrijfname

    • De gewenste waarde (verschildruk of toerental) wordt in de basisinstelling door het draaien van de regelknop gewijzigd. De nieuwe waarde knippert. Door op de knop te drukken wordt de nieuwe gewenste waarde overgenomen. WILO SE 12/2012...

  • Seite 171: Omzetten Van Het Display

    (voor horizontale installatiepositie). Door de regelknop te draaien kan de displayweergave worden gewijzigd. ”ON” knippert voor de verticale installatie- positie. De instelling wordt bevestigd door op de regelknop te drukken. Horizontaal Verticaal Instelling Positie-instelling in menupunt 3 Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...

  • Seite 172: Instellingen In Het Menu

    30 s weer op de vorige waarde teruggezet. Bedieningsknop > 1 s indrukken. Het volgende menupunt verschijnt. Als in de vervolgmenu's 30 s lang geen instelling wordt gewijzigd, verschijnt op het display weer de basisinstelling WILO SE 12/2012...
  • Seite 173 De op dat moment ingesteld regelingstype knip- pert. Door de regelknop te draaien kunnen andere regelingstypen worden geselec- teerd. Het nieuwe, geselecteerde rege- lingstype knippert. Door op de knop te drukken wordt het nieuwe regelingstype overgenomen en naar het volgende menu geschakeld. Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...
  • Seite 174 Nederlands LC-display Instelling Menupunt verschijnt alleen wanneer een IF- module Stratos met ingang 0-10V is ingestoken. Het symbool ”10V” verschijnt op het display Ingang 0-10V in-/uitschakelen Ingang 0-10V activeren: Op het display verschijnt ”ON” en de ”module- motor symbool” Het is niet mogelijk om de gewenste waarde met de regelknop handmatig in te stellen.
  • Seite 175 Instelling wordt overgenomen. Display gaat naar het volgende menu. Menupunt wordt overgeslagen wanneer: • De pomp wordt gebruikt met IF-modules Stratos, • regelbedrijf is geselecteerd, • de ingang 0...10V is geactiveerd. Bij enkelpompbedrijf gaat het display terug naar de basisinstelling...
  • Seite 176 De draaiknop op de slavepomp heeft geen betekenis meer. Instellingen zijn hier niet mogelijk. De positie van het display kan aan de slavepomp worden ingesteld. De op de slavepomp ingestelde positie wordt door de instelling van de masterpomp overgenomen. WILO SE 12/2012...
  • Seite 177 Instelling pieklast- of hoofd-/reservebedrijf Actuele instelling wordt weergegeven: Pieklastbedrijf, of hoofd-/reservebedrijf Door aan de regelknop te draaien gaat de andere instelling branden. Instelling wordt overgenomen. Display gaat terug naar de basisinstelling Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...
  • Seite 178 Door de regelknop te draaien wordt een BUS-adres (bijvoorbeeld 64) geselec- teerd. Het adressenbereik is afhankelijk van het gebruikte bussysteem (zie de betreffende inbouw- en bedienings- voorschriften). Instelling wordt overgenomen Display springt naar het volgende menu. WILO SE 12/2012...
  • Seite 179 Instelling van de bedrijfssituatie Verwarming (HV) / Koeling klimaat (AC) In de basisinstelling (menuniveau 1) de regelknop > 6 s indrukken. Binnen 6 s verschijnt na ca. 1 s het menuniveau 2 (menupunt , positie-instelling van de display- weergave). Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...
  • Seite 180 LC-display Instelling Bij een storing wordt de actuele storing door E = Error, het codenr. en door het knipperen van de storingsbron motor, regelmodule of netaansluiting weergegeven. Voor de codenummers en de betekenis ervan zie hoofdstuk 10. WILO SE 12/2012...

  • Seite 181: Keuze Van Het Regelingstype

    (ketel/koelmachine, eventueel warmtewisselaar, verdeelleiding tot aan de 1e aftakking) 2. Primaire kringen met lage drukverlie- 3. Vloerverwarmingen met thermos- taat- of zoneventielen 4. Enkelleidingsinstallatie met thermos- taat- of strangafsluiters Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...
  • Seite 182 1. Alle installaties Verlaging • Pomp is in de toevoer ingebouwd. • Toevoertemperatuur wordt in peri- odes met een zwakke belasting (bijvoorbeeld 's nachts) verlaagd. • Pomp loopt zonder externe bestu- ring 24 h op het net. WILO SE 12/2012...

  • Seite 183: Instelling Van Het Pompvermogen

    Instelbereik zie 5.1 : 20 ... 100 °C Type-aanduiding : 30 ... 110 °C T = T 10 °C Stijging: Hs/ T 1 m/10 °C Instelling positieve werkingsrichting: H Instelling nega- tieve werkingsrichting: Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...

  • Seite 184: Bedrijf

    (mediumtemperatuur) kan de gehele pomp zeer heet worden. Installatie en pomp laten afkoelen tot kamertemperatuur. 9 Onderhoud Voor onderhouds-/reinigings- en reparatiewerkzaamheden de hoofdstukken 8.5 ”Bedrijf” en 8.6 ”Uitbedrijfname” in acht nemen. De veiligheidsvoorschriften in hoofdstuk 2.6 en hoofdstuk 7 moeten worden nageleefd. WILO SE 12/2012...

  • Seite 185: Demontage/Montage

    • Elektronische apparaten kunnen door het sterkte magneetveld van de rotor in hun werking worden beperkt of beschadigd. • Wanneer de rotor zich buiten de rotor bevindt kunnen magnetische voor- werpen plotseling worden aangetrokken. Dit kan letsel en materiële schade tot gevolg hebben. Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...

  • Seite 186: Demontage/Montage Van De Regelmodule

    Ook zonder module (zonder elektrische aansluiting) kan op de motorcontac- ten een spanning staan die bij aanraking gevaarlijk kan zijn (oorzaak: gene- ratorbedrijf bij doorstroming van de pomp). Geen voorwerpen (bijvoorbeeld spijkers, schroevendraaiers, draaien) in de contactering aan de motor steken. WILO SE 12/2012...

  • Seite 187: Storingen, Oorzaken En Oplossingen

    • Er vindt een storing plaats. • De pomp wordt uitgeschakeld, de storingsmelding-LED (rood continu licht) spreekt aan. De foutmelding verschijnt op het display, SSM wordt geopend. De storing moet dan handmatig worden teruggezet. Dubbelpomp: de reservepomp wordt ingeschakeld. Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...
  • Seite 188 Overtem- Omgevingstemperatuur Ventilatie van de ruimte peratuur te hoog verbeteren,toepassings- vermo- voorwaarden controleren, gensdeel indien nodig contact opne- men met de servicedienst Module Module Elektronische componen- Servicedienst aanvragen / defect ten defect module vervangen Tabel 10.1: storingsmeldingen WILO SE 12/2012...

  • Seite 189: Waarschuwingsmeldingen

    Turbine- Pomp wordt achter- Doorstroming controleren, bedrijf waarts aangedreven evt. terugslagkleppen (doorstroming van de installeren. pomp van de pers- naar de zuigzijde) Leegloop Lucht in de pomp Pomp en installatie ont- pomp luchten Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...
  • Seite 190 Master en slave vastleggen niet inge- steld *) alleen voor pompen met P1 800W Tabel 10.2: Waarschuwingsmeldingen Neem contact op met een specialist of de dichtstbijzijnde Wilo-servicedienst of een filiaal als de bedrijfsstoring niet kan worden verholpen. WILO SE 12/2012...

  • Seite 191: Procesweergave Storings-/Waarschuwingsmelding In Hv-Bedrijf

    DP: omschakeling naar POMP schakelt uit de fout andere pomp aanwezig Wachttijd 5 minuten Handmatig resetten niet mogelijk, bedrijfsmeldingsrelais SBM opent bij Stratos IF-module Autostart POMP SBM en Ext.Off/SBM schakelt in Regelbedrijf langer dan 5 Minuten Aantal Aantal fouten...

  • Seite 192: Procesweergave Storings-/Waarschuwingsmelding In Ac-Bedrijf

    Handmatige reset te drukken wordt de fout Pomp schakelt in bevestigd. Regelbedrijf 11 Reserveonderdelen Reserveonderdelen worden bij de plaatselijke specialist en/of de Wilo-service- dienst besteld. Geef bij vragen en bestellingen altijd alle gegevens van het typeplaatje op. WILO SE 12/2012...

  • Seite 193: Afvoeren

    2. Meer informatie over het correct afvoeren kan worden verkregen bij de gemeente, gemeentelijke afvaldienst of daar waar u het product hebt gekocht. AANWIJZING: De pomp hoort niet in het huisvuil thuis!! Voor meer informatie over recycling, zie www.wilo-recycling.com Technische wijzigingen voorbehouden Inbouw- en bedieningsvoorschriften Wilo-Stratos/-D/-Z/-ZD...

  • Seite 194: Eg-Konformitätserklärung
