Funktionen des Interface III k Programm 9 – Direkte Frequenzanforderung mit Kaskadierung
16.7 Anschlussschemata für Programm 9
Hinweis
Die Informationen zu Montage und Inbetriebnahme beachten (siehe „17 Interface III k instal-
●
lieren" auf Seite 74).

16.7.1 Anschlussschema des Interface III k in Programm 9

Vorgehensweise
1. Das Interface III k gemäß folgendem Anschlussschema anschließen.
X/Y-Fern-
bedienungsbus
Analogeingang
Frequenzsollwert
+0...10 V DC
Masse
LED

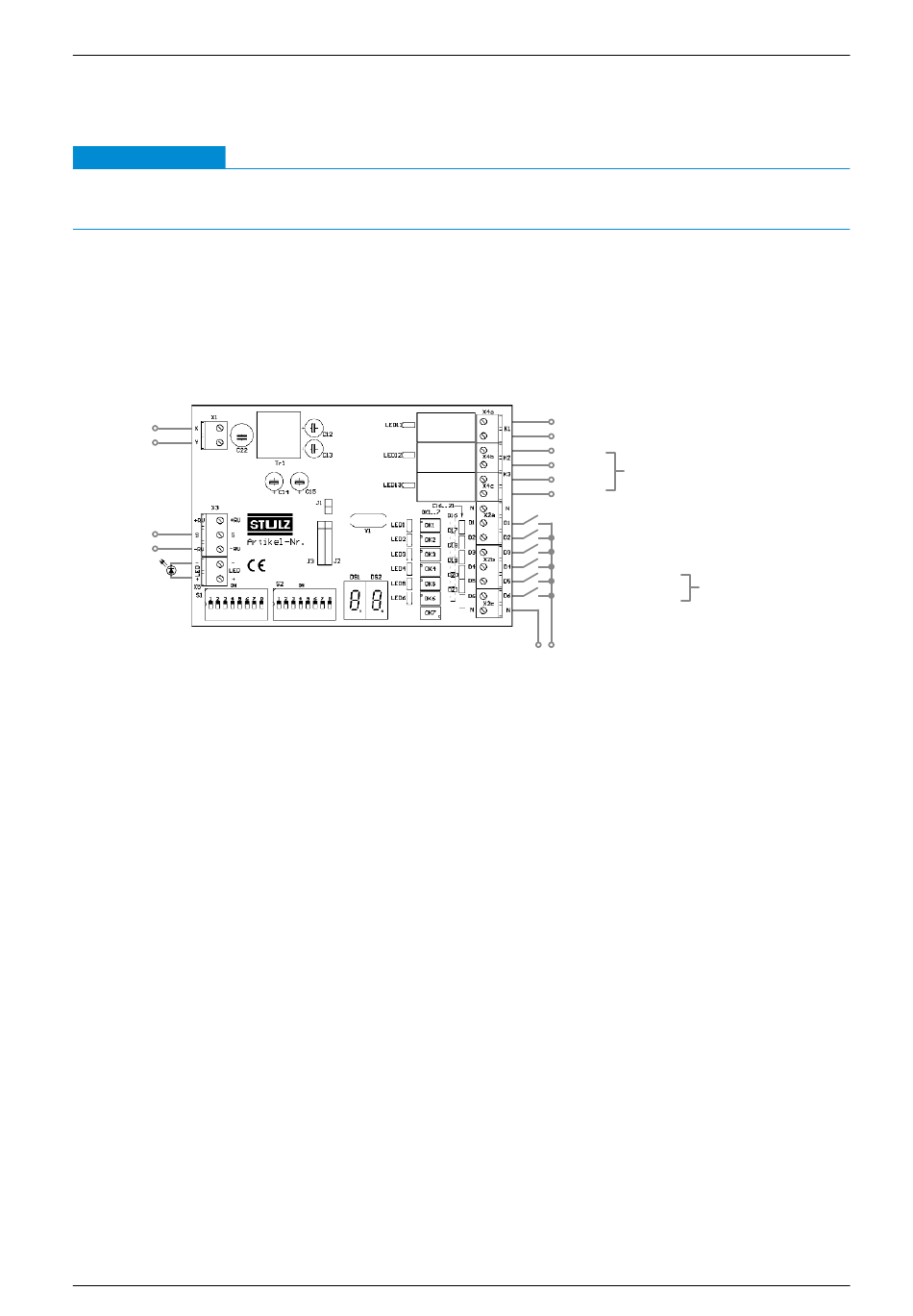

Abbildung 20: Anschlussschema für Programm 9
72 72
1222310
Digitalausgänge X4
X4a-K1 Alarmmeldung
X4b-K2
siehe Tabelle
„Digitalausgänge im Programm 9"
X4c-K3
Digitaleingänge X2
D1 Fern-EIN/AUS
D2 Betriebsmodus Heizen/Kühlen
Kühlen/Heizen
D3 Center/Center-Remote
D4 Analogeingang auswerten
D5 Ventilatorstufe F1
D6 Ventilatorstufe F2
24-230 V AC/
20-130 V DC
Interface III k V3.9 | Version 05-2018 | 1000810 | Version 05-2018 | 1000810
D5+D6 Ventilatorstufe F3
