Produktbeschreibung
4.5 DIP-Schalter S2
Die DIP-Schalter S2-1 bis S2-6 konfigurieren programmspezifische Funktionen. Die DIP-Schalter
S2-7 und S2-8 konfigurieren das Anzeigeverhalten der 7-Segment-Anzeige. Die genaue
DIP-Schalterkonfiguration finden Sie im Kapitel des jeweiligen Programms.
4.6 7-Segment-Anzeige
Das Interface III k ist mit einer zweistelligen 7-Segment-Anzeige ausgestattet. Die DIP-Schalter
S2-7 und S2-8 bestimmen die Werte, die in der Anzeige dargestellt werden:
S2-7
S2-8
In den Programmen 0 bis 7
OFF
OFF
Temperatursollwert (°C)
ON
OFF
Temperaturistwert (°C)
OFF
ON
Ventilatorstufe (F1, F2, F3)
ON
ON
Anzeige Klimageräte-Fehlercodes oder Fehlercodes des Interface III k
Tabelle 6: 7-Segment-Anzeige
Dreistellige Zahlenwerte werden auf der zweistelligen Anzeige dargestellt, indem die Hunderter-
stelle und die Zehner/Einerstelle abwechselnd blinken.

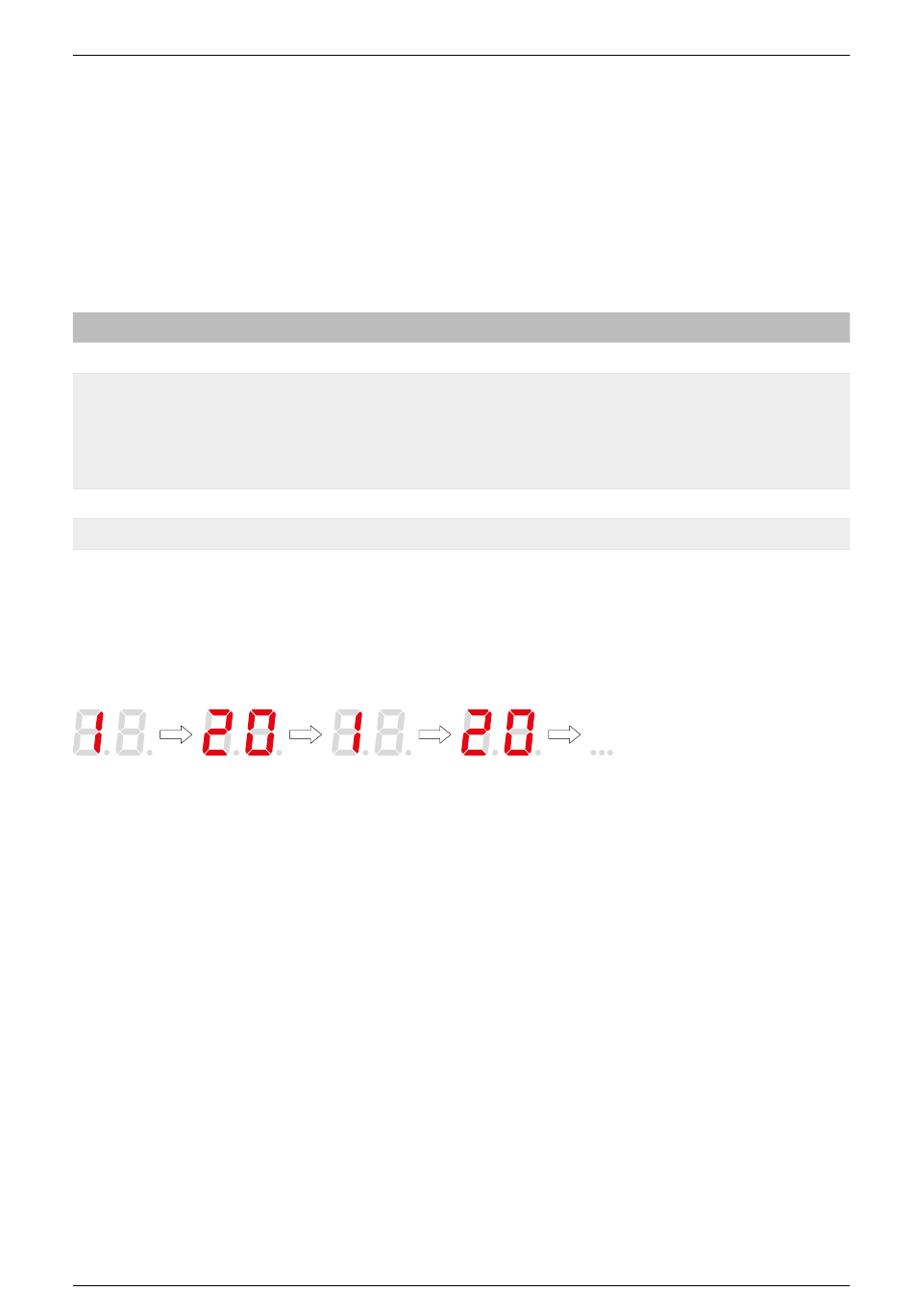

Die folgende Abbildung zeigt die Darstellung der Zahl 120 auf der zweistelligen 7-Segment-Anzei-
ge.
Abbildung 6: Darstellung der Zahl 120 auf der zweistelligen Anzeige
18
In den Programmen 8 und 9
Frequenzsollwert (Hz)
Frequenzistwert (Hz)
(Anzeige ist nur möglich, wenn das Interface III k an
S2-1 als Master eingestellt ist. Im
X/Y-Fernbedienungsbus darf kein weiteres Gerät als
Master eingestellt sein!)
Interface III k V3.9 | Version 05-2018 | 1000810
