Programm 6 – Temperatursollwertvorgabe für Wärmetauscher-Anschlussmodul
13.5
Digitalausgänge-Belegung in Programm 6
Ausgang
Funktion
X4a-K1
Alarmmeldung
Verdichtermeldung/
X4b-K2
Betriebsmeldung
Abtaumeldung/
X4c-K3
Heizmeldung
Tabelle 45: Digitalausgänge im Programm 6
13.6

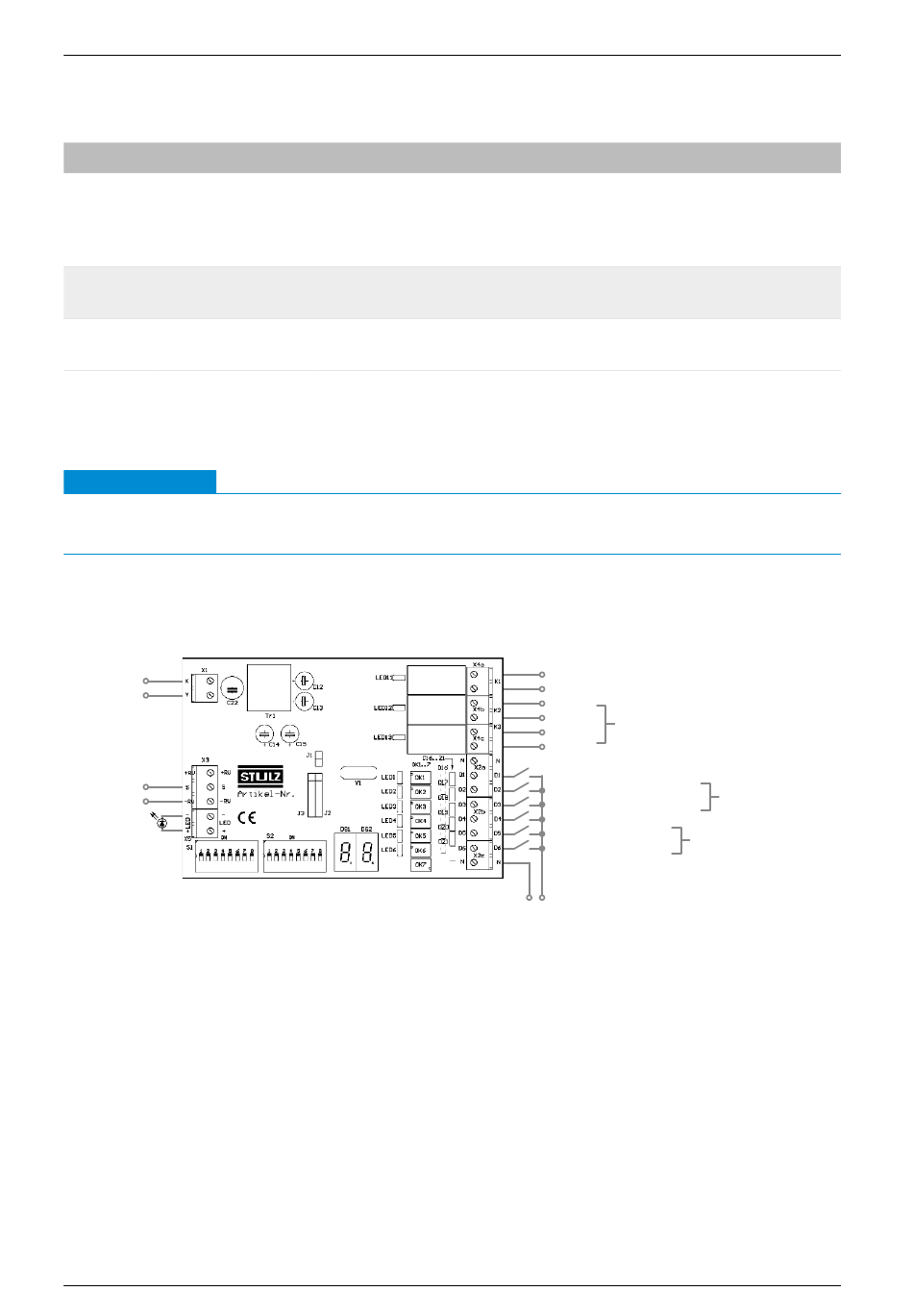

Anschlussschema für Programm 6
Hinweis
Die Informationen zu Montage und Inbetriebnahme beachten (siehe „17 Interface III k installieren"
auf Seite 74).
Vorgehensweise
1. Das Interface III k gemäß folgendem Anschlussschema anschließen.
X/Y-Fern-
bedienungsbus
Analogeingang
Temperatursollwert
+0...10 V DC
Masse
LED
Abbildung 14: Anschlussschema für Programm 6
Interface III k V3.9 | Version 05-2018 | 1000810
Interface III k V3.9 | Version 05-2018 | 1000810
Beschreibung
Jeder vom Wärmetauscher-Anschlussmodul registrierte Alarm und
platineninterne Alarm wird über den Ausgang angezeigt. Zusätzlich
kann auf der 7-Segment-Anzeige der Fehlercode angezeigt werden
(siehe „4.6 7-Segment-Anzeige" auf Seite 18).
Abhängig von DIP-Schalter S2-2 wird eine Verdichter- oder Betriebs-
meldung angezeigt (siehe „5.3.7 Statusmeldungen" auf Seite 24).
Abhängig von DIP-Schalter S2-2 wird eine Abtau- oder Heizmeldung
angezeigt (siehe „5.3.7 Statusmeldungen" auf Seite 24).
1222310
Funktionen des Interface III k
Digitalausgänge X4
X4a-K1 Alarmmeldung
X4b-K2
siehe Tabelle
„Digitalausgänge im Programm 6"
X4c-K3
Digitaleingänge X2
D1 Fern-EIN/AUS
D2 Betriebsmodus Kühlen
D3 Betriebsmodus Heizen
D4 Analogeingang auswerten
D5 Ventilatorstufe F1
D6 Ventilatorstufe F2
24-230 V AC/
20-130 V DC
D2+D3 Betriebs-
modus Lüften
D5+D6 Ventilatorstufe F3
53
